Привет интересующимся темой автоматических контроллеров. Много работы в последнее время, но наконец дошли руки, поместил все в корпус и как просили в комментариях, выкладываю фото "в железе".
Корпус обычный электротехнический "Щит металлический IEK ЩРн-12з-1 на 12 модулей, 265х310х120, IP31". Можно было и покрупней, но место ограничено.
Блок питания - взял старый компьютерный 250 Вт. По мощности - с огромным запасом, но т.к. планирую попробовать зажигать щепу свечой накаливания от дизеля, нужен запас по току. По 12в этот БП выдает до 15А. должно хватить. Твердотельное реле 25А. Прилепил его на процессорный кулер с вентилятором, так как был в загашниках. Щуп для продукта подключил через разъем на 2.5мм, это не обязательно. Если в нем при эксплуатации будет теряться контакт- посажу датчик напрямую на клеммник. Датчик температуры камеры так и подключен. Схему датчиков и транзистора управления вентилятором дымогенератора расключил на том же клеммнике (на фото видно).

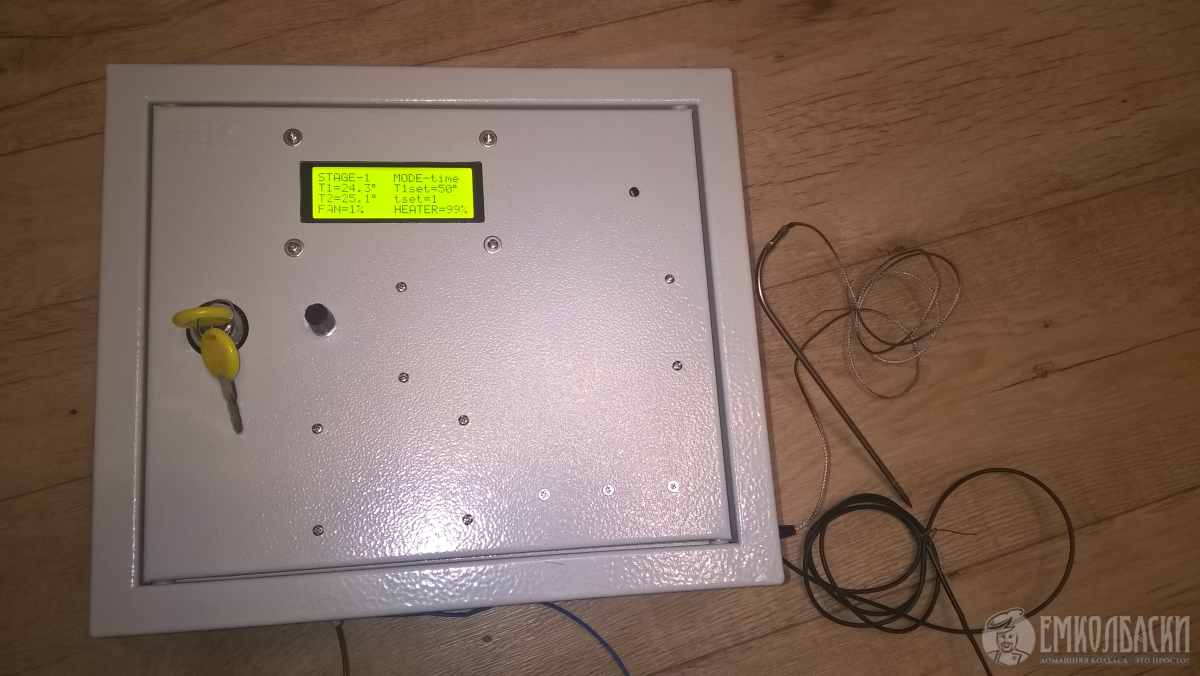

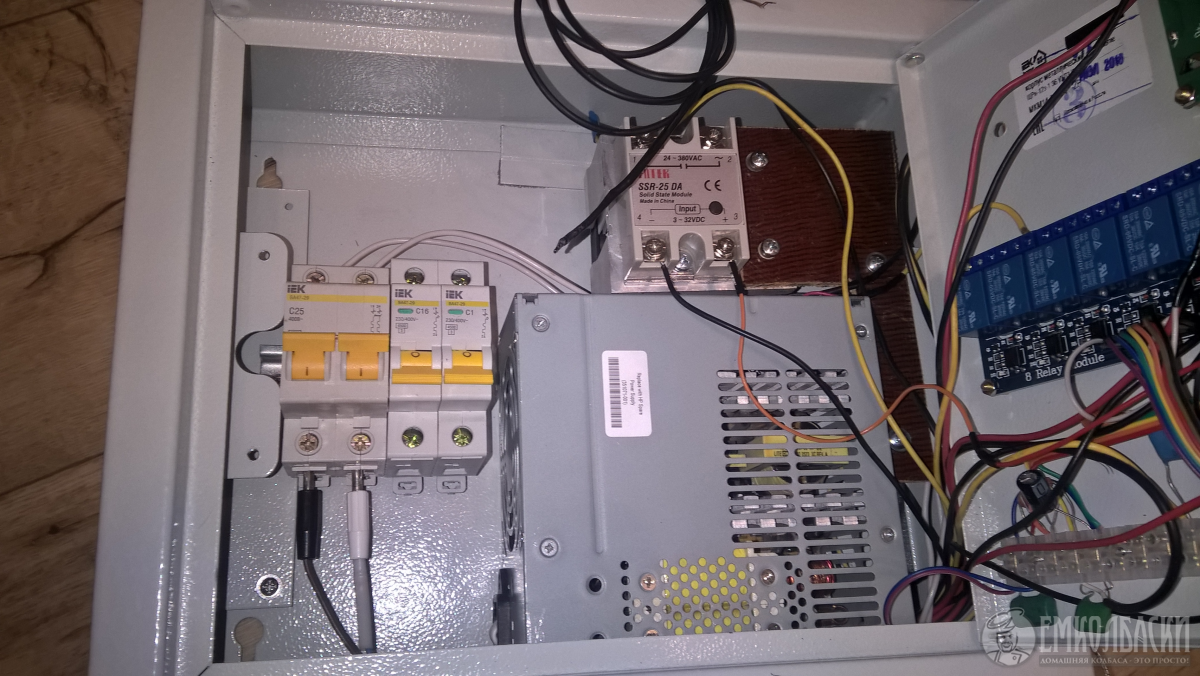

Собственно фото.
Вложенное изображение
Вложенное изображение
Вложенное изображение
Вложенное изображение
то же что и 1, только во включенном состоянии
Вложенное изображение
Будут вопросы - с удовольствием отвечу.






Под нагрузкой уже тестировался? Как с наводками , помехами?

  • Жалоба

С чайником 2.2 кВт в качестве нагрузки тестил, помех не заметил ни на чем. Но это дома. Как на штатном месте будет? Буду пробовать в скором времени. Там сеть 0,4 кВ послабей будет.

  • Жалоба

Изнутри все симпатично выглядит. Только вид головок винтов на лицевой стороне дверцы не айс...

  • Жалоба

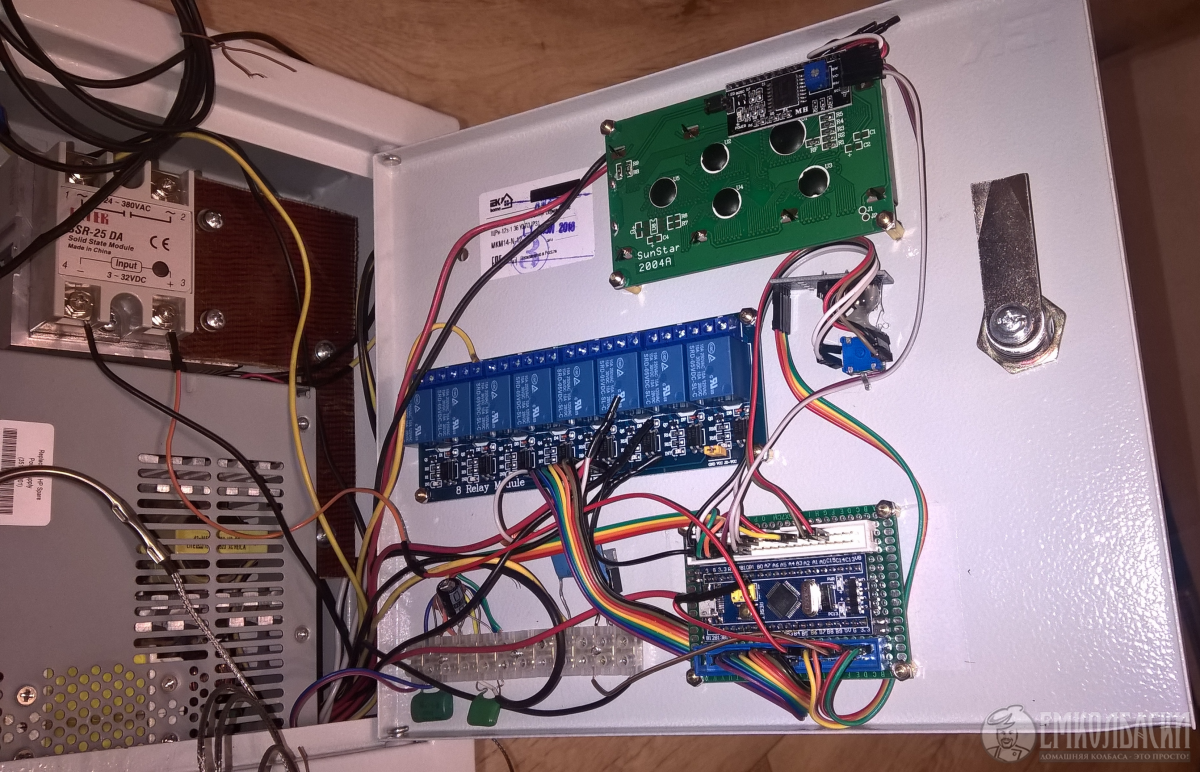

Разместил платы на дверце для удобства последующего монтажа. Пришлось пожертвовать эстетикой.
