[Баламут]

Краткий обзор бытовых коптилен....

pdf-версия для оффлайн чтения:
 Краткий обзор бытовых коптилен.pdf   1.24 МБ   8095 Скачано

[Эндрю]

Леха,Вот. Прогревать надо камеру, и тогда весь процесс будет стабильнее идти. Продукт завешивать в уже "устаканеную" камеру. А Дима спорит. И здесь снова начнет

[Леха]

Вот. Прогревать надо камеру,

Андрей для моей камеры ,,прогреть,, это очень условно 2,5 минуты до 90* ,,. с учетом , что на улице +30 ,,,. дальше будем посмотреть.

[Соломбай]

Леха,

А как ведёт себя система увлажнения и парообразования, все устраивает?

[Леха]

Соломбай,

Парит хорошо ,,. по не осторожности даже фейс подварил разок  ,, Варю пока исключительно на одном тэне ,,. Остановок подачи воды на крыльчатку пока не наблюдалось.

[Bee happy]

Дима спорит

Для того и ставим ПИД-регулятор, чтобы не было никакого “устаканивания”. С ним всё стабильно. Я спецом пытался вывести систему из равновесия, заслонки открывал, дверью хлопал... Контроллер быстро восстанавливал рабочую температуру без сильных колебаний.

Добавлено позже (07.08.2018 - 19:23):

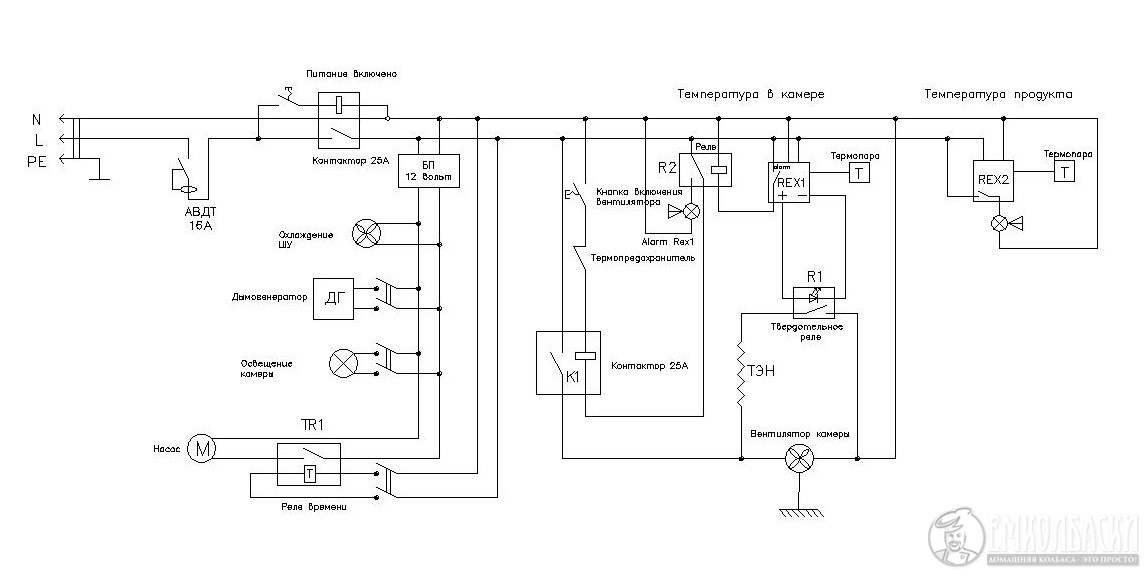

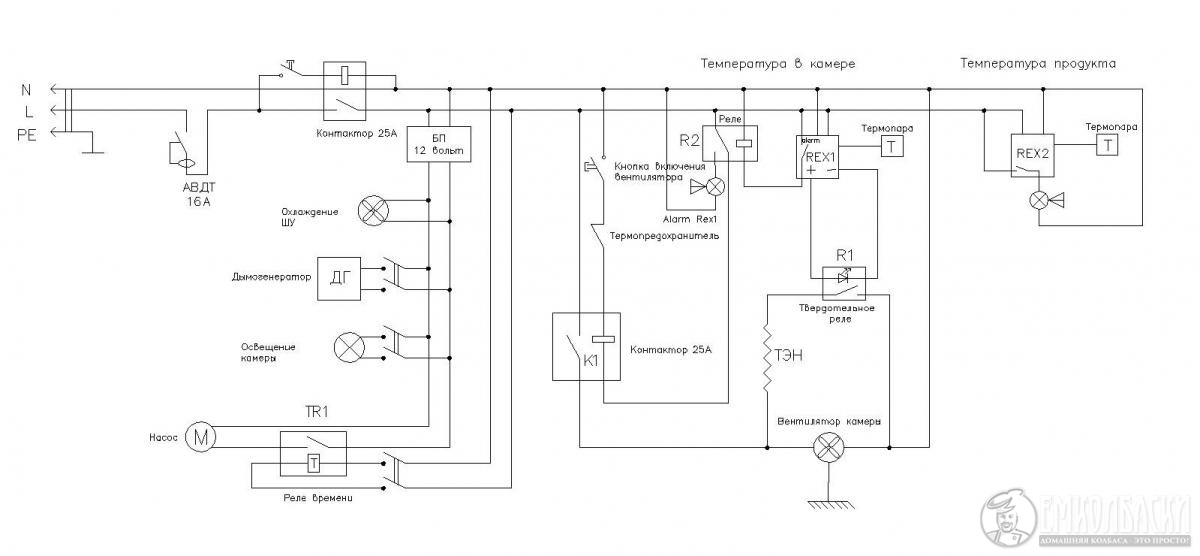

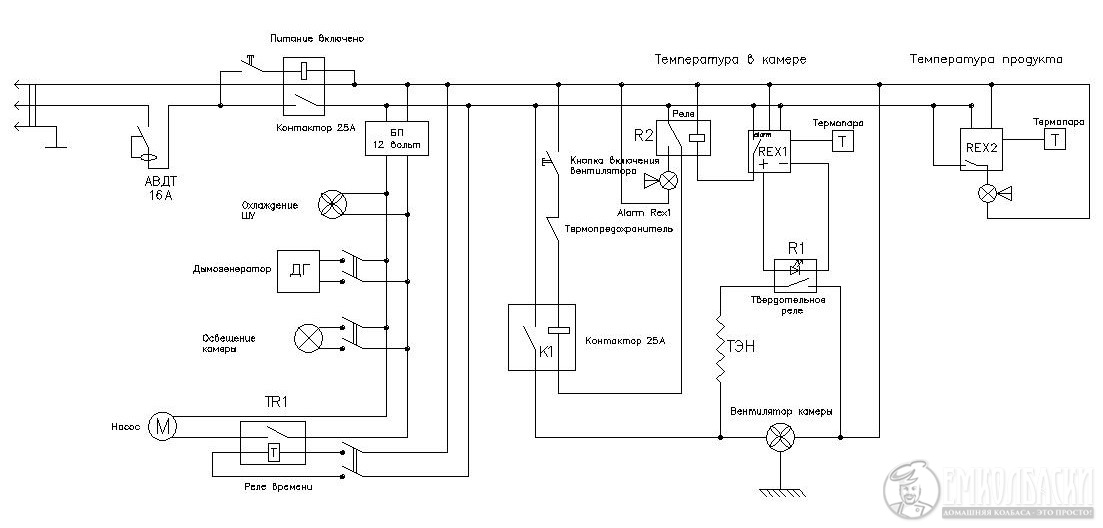

Дубль №3.

В целом правильно, но есть небольшие огрешки в схеме.

Сообщение изменено: virafa, 07 August 2018 - 23:03.

[Bee happy]

1. Из схемы видно, что используется SSR с низковольтовым управлением DC. Однако внутри условного обозначения REX1 нарисован значёк сухого контакта, а не источника управляющего напряжения.

2. Внутри условного обозначения SSR управляющим элементом нарисована катушка （как у контактора）. Нужно либо ничего там не рисовать, либо нарисовать светодиод, т.к. он является управляющим элементом SSR.

3. Выводы питания ТЭНа （слева и справа от вентилятора по схеме）нужно снабдить чёрными точками. И вообще, все точки контактов по схеме сделать чёрными.

4. На рисунке контактора 25А линию L нужно завести внутрь квадратика.

5. Кнопки “Питание” и “Вкл. вентилятора” нарисованы как кнопки без фиксации. А это не так.

6. Выключатели Дыма, Света, Насоса нужно “снабдить” двумя параллельными полосками, соединяющими подвижные контакты. Эти полоски показывают, что при нажатии включаются оба контакта одновременно. Сейчас они нарисованы как независимые.

7. Если двигатель заземлён, то нужно это указать как на самом двигателе, так и на вводном клеммнике.



Все замечания касаются только правильности графического изображения, а не работы схемы.

Но для правильного прочтения и повторения этой схемы другим человеком, нужно нарисовать всё по стандарту.

Надеюсь не прослыть занудой...

Добавлено позже (07.08.2018 - 19:56):

Да, ещё... катушка К1 должна быть включена через нормальнозамкнутые контакты аварийного реле REX1.

[Соломбай]

Надеюсь не прослыть занудой...





Ну ты и зануууда...))))



На самом деле, у меня на производстве представлено оборудование нескольких стран: германии, японии, финляндии и России и условные обозначения у всех разные, даже допустим у немцев, у разных производителей схемы будут разные, не унифицированные. Поэтому я и не привык пользоваться Российскими гостами, а в голове уже сложилось некое среднее обозначение.

Но твои замечания учту и схему поправлю, вдруг и правда кому-нибудь пригодится! Спасибо за замечания!

[Соломбай]

Дубль намбэр фор!!!



Ща мы тут быстро конструкторское бюро организуем!!! Самое сложное это кружочки заштриховать...





Товарищ главный конструктор, не взглянёте?

Сообщение изменено: Соломбай, 07 August 2018 - 21:02.

[Bee happy]

Теперь я могу спокойно умереть... одно меня только в гробу будет беспокоить - кнопоськи так и остались без фиксации...

Добавлено позже (07.08.2018 - 21:18):

Загадка для внимательных！На схеме есть одна лишняя чёрная точка. Где она?

[Константин М]

Да ничеГО страшноГО.

Вложенные превью

•

[Соломбай]

Дубль опять, теперь номер ПЯТЬ!!!



Дима, давай, придирайся дальше!!! Только не говори что не та фиксация!)))  Чувствую шедевр получается, доведем таки до совершенства!!!





[Bee happy]

Оффтоп

Не скажи... Сначала точки лишние рисуют, потом канонам колбасным изменяют. А там и до предательства Родины недалеко!

Для обозначения фиксации кнопки на толкателе рисуют галочку.  См. мою шедевральную схему выше.

Сообщение изменено: Bee happy, 07 August 2018 - 21:53.

[Соломбай]

Дубль шестой. Если треугольники не в ту сторону, мне пофиг, я спать.







[Bee happy]

Нет, ПИД-контроллеру напрямую ничего не известно о мощности нагрузки. Но во время автонастройки эта мощность конечно же сказывается на скорости набора температуры. А вот эта скорость косвенным образом учитывается контроллером при расчёте коэфициентов. Если автонастройка произведена и коэфициенты запомнены, то они будут отражать наиболее оптимальную работу контроллера в следующих сессиях. И естественно, если в них меняются условия, то эти коэфициенты перестают быть валидными. По большому счёту, правильнее было бы автонастройку делать при наличии продукта в камере, т.к. это тоже оказывает влияние на конечный результат. Здесь приходится идти на компромисс...



Но, есть такое соображение... Если очень мощную печь приходится иногда использовать на очень маленькую загрузку, то есть смысл уменьшить её мощность (разными способами, можно и семистором) для снижения тепловой инерции. Это теоретически уменьшит колебания температуры в момент первого выхода на уставку. Но тогда нужно после уменьшения мощности предварительно опять произвести автонастройку. В других случаях семисторный регулятор мощности никакого выигрыша не даёт.

[Арабеска]

 для коптильни  размером 50*60*150 см с дымогенератором от ЕК  какого размера должны быть отверстия для выхода дыма?

 Извините, я баба, и спрашиваю по-бабски.   тех образования нет. Зять собрал мне шкаф для копчения, только выходное отверстие не сделал.  Сверлить завтра буду сама, но какое, не знаю. Лобзик есть, на я им не работала ни разу.

[Bee happy]

Достаточно отверстия 40х50мм или ф50мм. На отверстии должна быть заслонка.

Сообщение изменено: Bee happy, 12 August 2018 - 20:53.

[Алёша]

для коптильни размером 50*60*150 см с дымогенератором от ЕК какого размера должны быть отверстия для выхода дыма?



Делайте больше, ИМХО d50 маловато даже для моих 150 литров. И с заслонкой диаметр особого значения не имеет, если конечно будет больше с запасом)

Хотя Дима наверное прав, так как, если вдуматься (как я сейчас сделал ), то выход не зависит от объема камеры, только от напора ДГ, но я бы больше выход делал...

Сообщение изменено: Алёша, 12 August 2018 - 22:59.

[Эндрю]

только от напора ДГ

Ё-МОЁ, а у меня тогда как? С лабиринтом-то, или в борняке, допустим?

только от напора ДГ

Делайте больше, лучше сначала найти трубу на выход с шибером. чаще всего на 120 мм встречаются, а потом под нее уже делать. Тем более к трубе на 120, дальше проще будет все сделать - из канализационных труб и переходников. А при просушке, чем больше, тем лучше.

[Соломбай]

Арабеска,

И это... Лобзик как можно сильнее прижимайте к заготовке... А руку, которой будете придерживаться заготовку держите подальше от лобзика.... Волнуюсь я за вас....

Сообщение изменено: Соломбай, 13 August 2018 - 06:21.

[Bee happy]

Ну вы насоветуете... на небольшую коптильню пароходную трубу...

[Соломбай]

Верхнюю крышку сделать на петлях и приоткрывать целиком!!!

[Эндрю]

Bee happy,Опыт, дружище! У нее практически мой размерчик получается Да и, насколько Олю знаю, Дама любознательная, вдруг заглянуть захочется в процессе... Я открываю шибер на всю, и через 3,5 секунды, смело дверь открываю

Сообщение изменено: Эндрю, 13 August 2018 - 09:17.

[Арабеска]

Эндрю, труба имеется от старого отопительного котла. Сегодня утром обсудили этот вопрос с затем. Как только приедет месяца через 2 сделает трубу с выводом в окно  сарая, где установлен коптильный шкаф.  Верх шкафа имеет отверстие под голову аэрогриля и после обсушки  использовалось это отверстие для выхода дыма. Стеклянная крышка от моего большого казана очень пригодилась. Временно размер отверстия регулировался этой крышкой. Вчера действовала быстро, по обстоятельствам.  Обсушка и копчение 3часа. Всё это время находилась рядом,  рядом и ведро с водой и шланг  садовый.

 Мой зять прикрутил под дымоген  металлическую коробку, для того, чтобы маленькие  горящие  части щепы  из дымогена не падали вниз.

[friend]

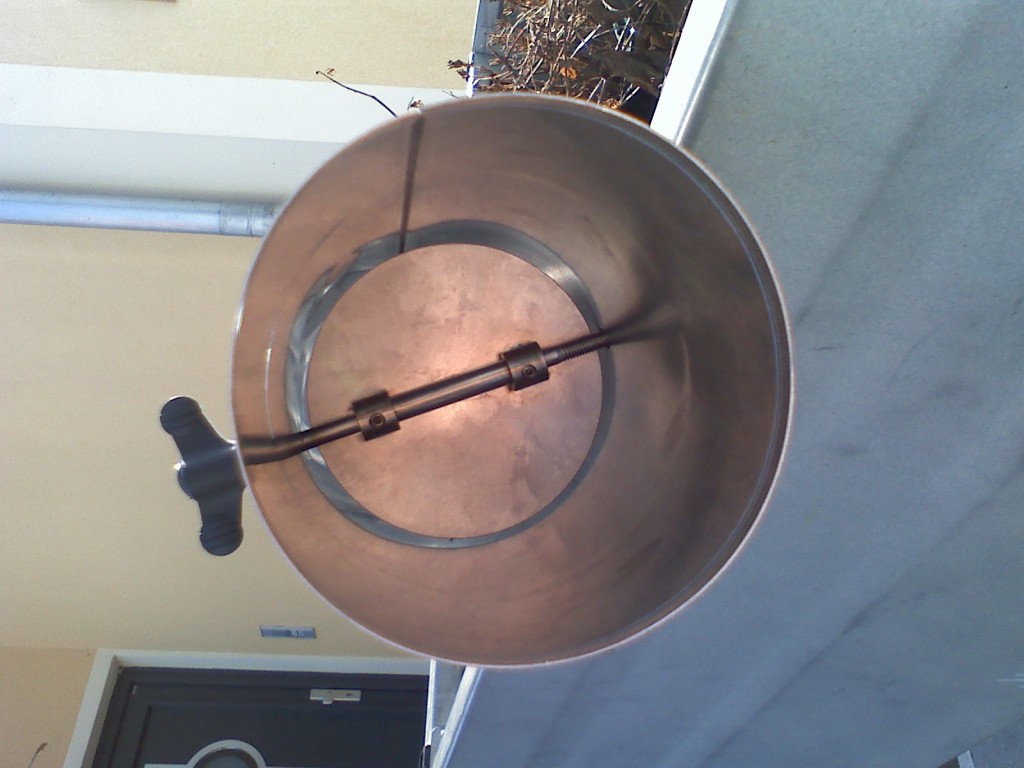

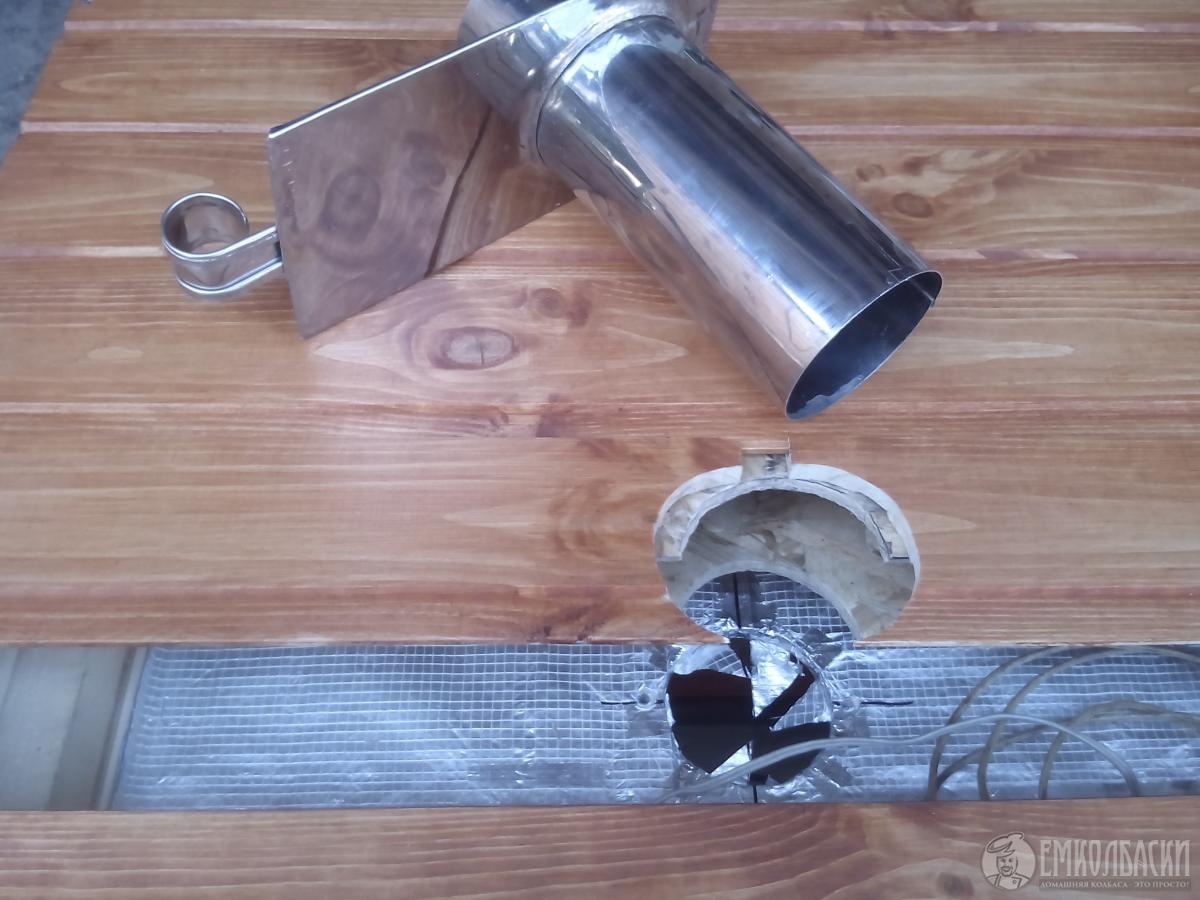

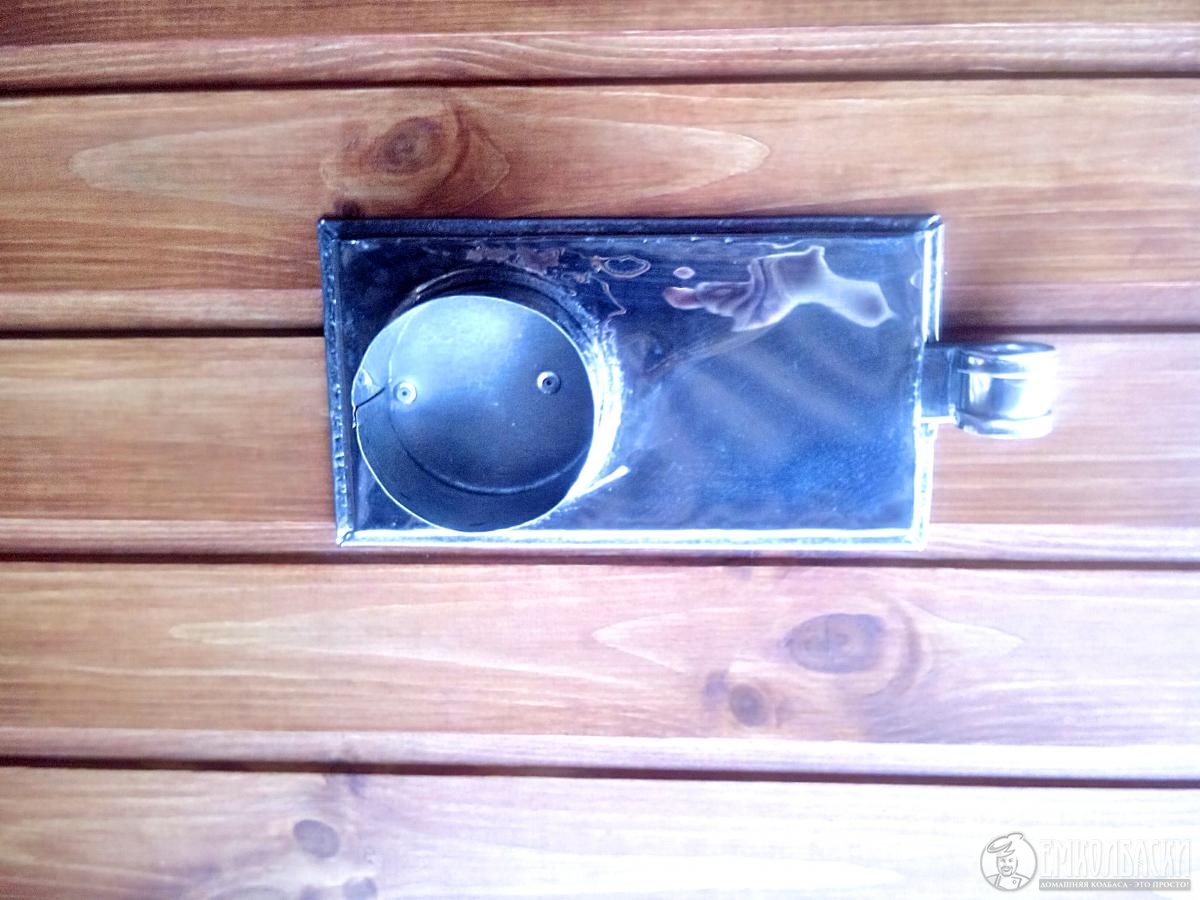

Арабеска, ...у меня вот такой шибер, из нержавейки... диаметр сделал 80 мм...... 60мм мне показалось мало а 100 много...

[Вячеслав Н.]

Может кому пригодится

Как установить голову аэрогриля на деревянную  коптильню. с чертежиками

Доброй  ночи форумчане!  Начинаем  творить.

1) Возьмете  голову  аэрогриля, между корпусом головы и защитным с дырочками вентилятора, стеклянное кольцо, которое ложится на колбу когда готовите в аэрогриле, это стеклянное кольцо надо убрать, или оккуратно разрезать с трех сторон  маленькой болгаркой, или  открутить винтики  кожуха вентилятора и снять кольцо,и кожух поставить обратно, эта работа для твоего  зятя, теперь переходим ко второй части работы

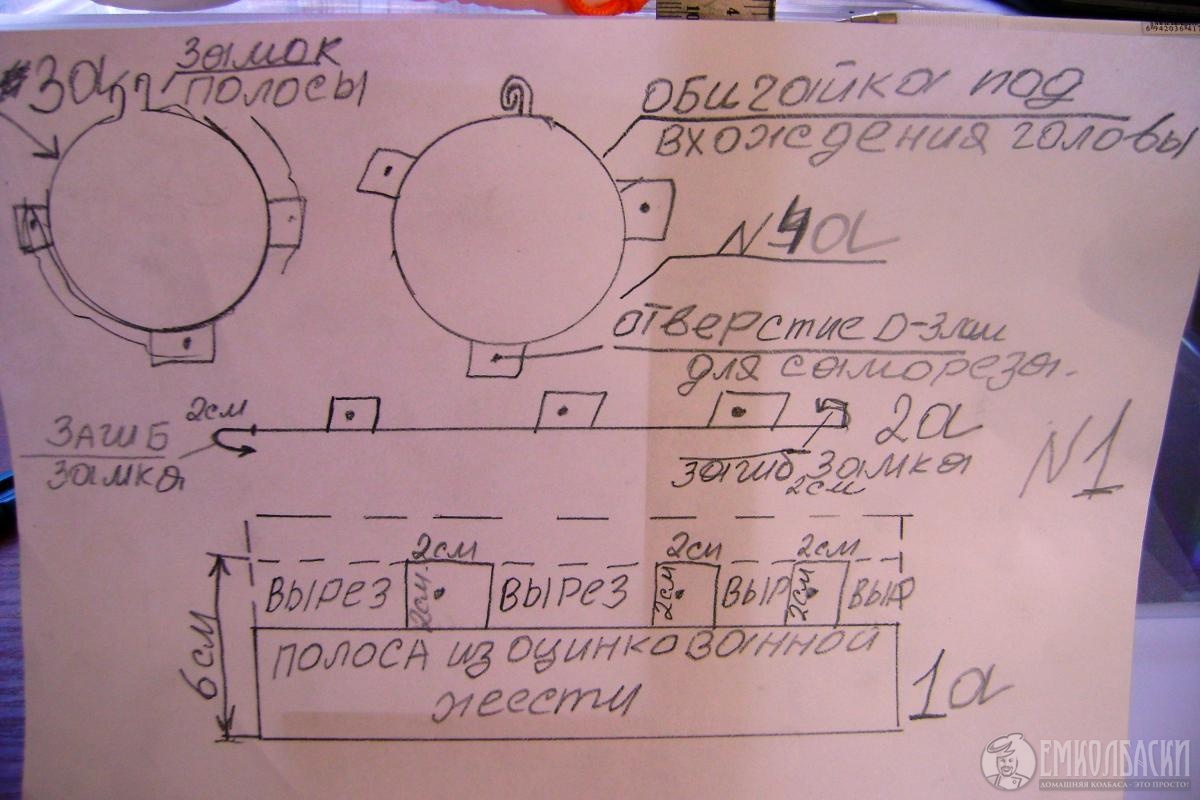

2).  Смотрим на чертеж №1, Рис1а,  замеряем окружность кожуха вентилятора, и добовляем к длине еще 4см,  Берем  жесть-аценковку лучше  и вырезаем полосу шириной 6см, и разделить полосу карандашем 4см и 2см, Теперь часть полосы что 2см шириной от края отступаем 5см и чертим квадратик 2см, также с другого края, и по середине 2х2см квадратик, теперь где пунктирые линии, вырезаем по краям полоску шириной 2см до квадратика, и между квадратиками, получится вот такая полоса 4см с 3мя квадратиками, края полоски с квадратиками загнуть длинной по 2см с одной  и другой стороны, загибы для замка, рис 2а, в квадратиках просверлить дырочки для саморезов,

3) Теперь  эту полосу  обжимаем вокруг кожуха, и вставляем загиб в загиб полоски и пласкогубцами зажимаем,  у нас получилась обичайка которая будет крепиться в коптильню для головы, только замок полосы зажать так, чтоб кожух вентилятора с дырочками входил в обичайку,



4) На рисунке №2  твоя коптильня. Снизу задней стенки по краям отмеряем 10см, и провоим линию, делим заднюю стенку пополам, прикладываем  обичайку из полосы на линию, обводим какрандашем окружность обичайки и прорезаем эл.лобзиком отверстие под обичайку, в отверстие задней стенки вставлаем обичайку, и там где квадратики с дырочками саморезами крепим обичайку,

5) От верха окружности обичайки, по боковой стенке проводим карандашом линию, по центру линии в верх отмеряем 10см и сверлим отверстие под входящую трубку дымогенератора, и акрепляем дымогенератор.

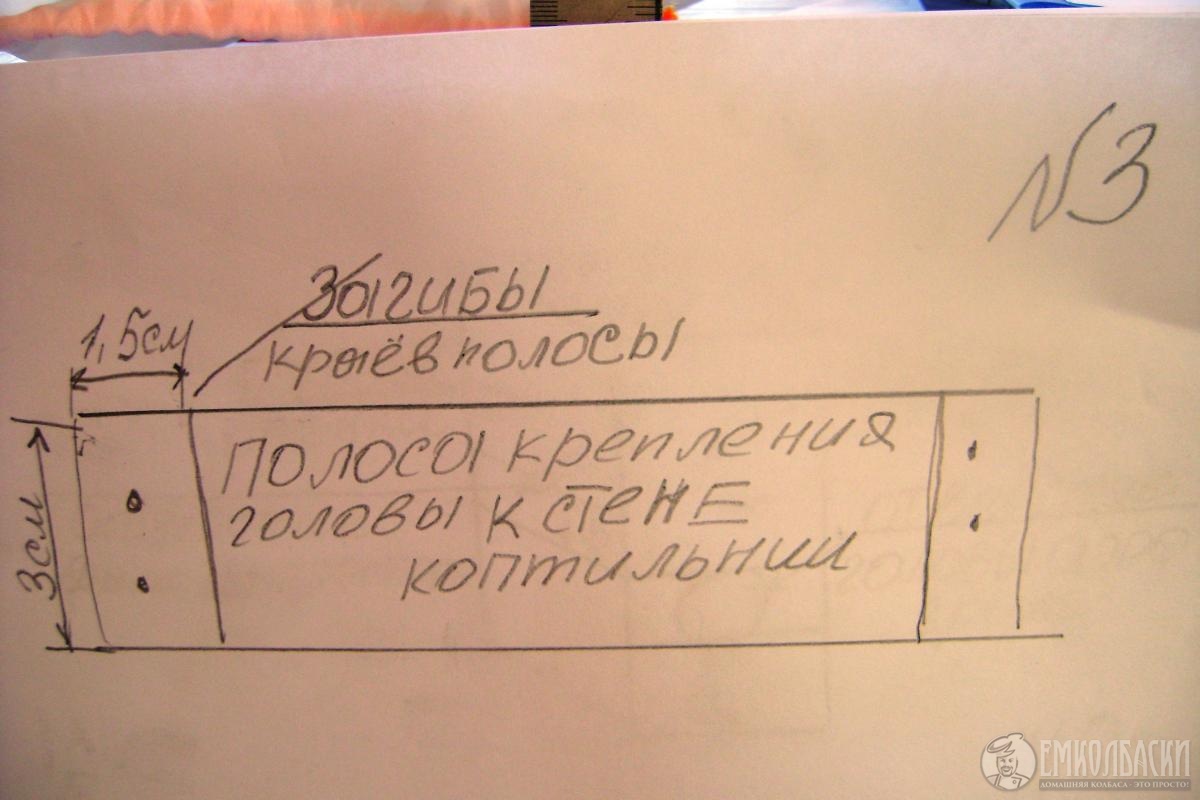

6) На рисунке №3  вырезаем произвольную полосу, по 1,5см загибаем сверлим дырочки для саморезов, вставляем голову вентлята кожухом вентилятора в закрепленную обичайку и полосой по верху головы саморезами притягиваем голову.  Дымовая труба должна быть выше вентелятора на10см, тогда у вас горячий дым поднимается снизу в верх, и от вентилятора дополнительная тяга дыма из дымогенератора за счет вентилятора, я потом компрессор выключаю  и дымогенератор работает за счет тяги внтилятора. Что не понятно пишите. Потом ручку времени на голове аэрогриля поворачиваю по часавой полностью и припаиваю, чтоб она была постоянно включена, а включаю только ручку температуры и шнур в розетку, если холодное копчение, ручку температуры выключил на 0, включил шнур в розетку и дует холодный воздух за счет зафексированной ручки времени на любое время хоть 1-2-3-4 час и так далее. Что не понятно напишите.

[Зевс]

Труба 100 мм с шибером

Вложенные превью

•
•
•

Сообщение изменено: Зевс, 15 August 2018 - 09:13.

[shatunov]

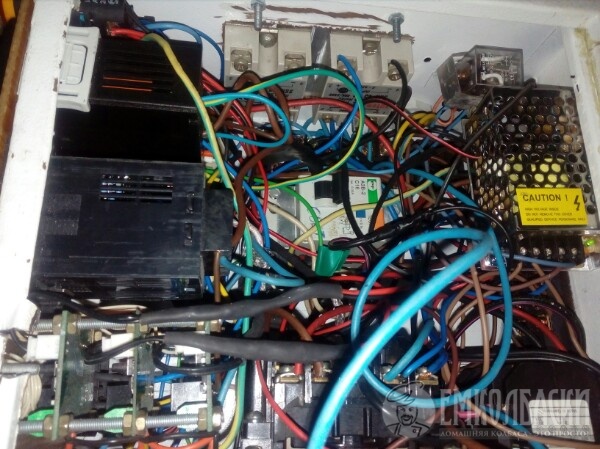

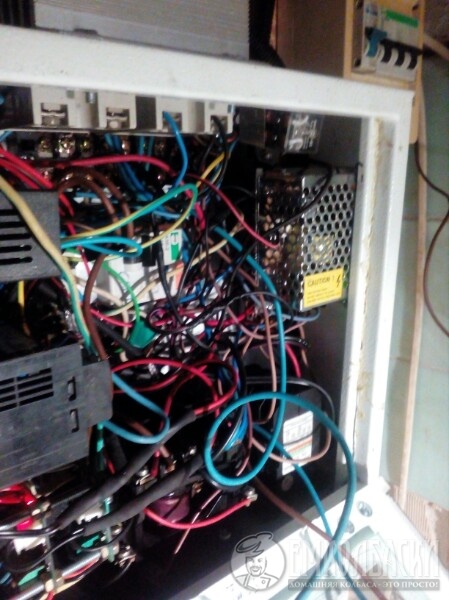

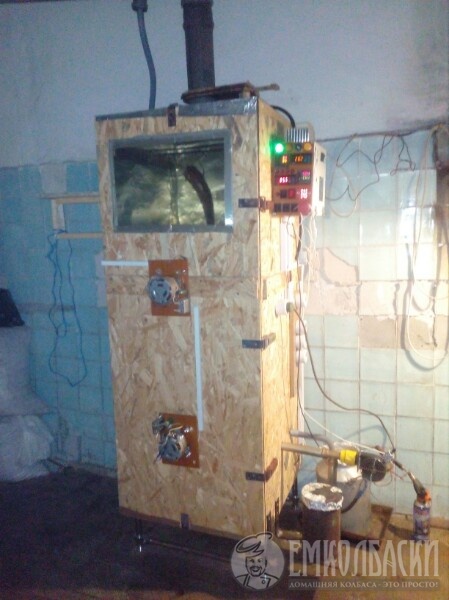

Собственно закончил свой долгостроящийся блок для коптильной камеры.

Очень хотел сделать так, чтоб один блок управлял всем что касается копчения, и при этом были системы защиты от пожара, перегрева, малого уровня воды в бойлере.. Получилось следующее. Вчера этот блок (тьфу-тьфу) изумительно отработал. Я всем доволен.

з.ы. еще осталось свет в камере через него подвести, и (имеется в наличии) насос для матрасов, хочу его использовать для быстрой продувки камеры после копчения. Всеравно лежит без дела. Потому две кнопки не установлены.

И добавить несколько ламп, также уже в наличии.



Если кому понадобится, опишу что и как работает.

Осталось кстати решить вопрос с датчиками, один момент не продумал (

Вложенные превью

•
•
•
•
•

Сообщение изменено: shatunov, 15 August 2018 - 10:37.

[Bee happy]

Какой провод резать?

[viktor25]

Какой провод резать?

и это называется "приплыли"

Сообщение изменено: viktor25, 15 August 2018 - 11:30.

[Соломбай]

А я вот пока не могу с размерами шкафа определиться, есть один побольше 395х310х120 , можно все свободно разместить без тесноты, второй шкаф 265х310х120 покомпактнее, но и оборудование в тесноте будет. Пока склоняюсь к большему, но в тоже время не хочется чтоб как шифанер выглядел.

[лексеич]

Е-мое, мне даже смотреть психически-больно  Я сегодня хотел попросить сообщество, что бы по схеме, которую репетировали дляСоломбай, деталировку сделать. Для меня же схема, это загадочно-непонятная картинка, а вот если бы превратить ея в список конкретных деталей, да с обозначением на схеме и мож какими пояснениями по монтажу, для тупых как я, думал самому попробовать смонтировать, потому как приятель мой, что обещал помочь, как то сильно не торопится. Но постshatunov, посмотрел и заплакал, как то сильно "наворочено".Я не понимаю, мож там схема сложней, чем у Алексея? Вопчем всгрустнулось как то

[Соломбай]

лексеич,

Не волнуйтесь, не все так страшно, как выглядит. Скоро начну сборку, сделаю деталировку и фотографии, я думаю легко соберёте. Если у Шатунова в шкавчике прибраться и провода уложить аккуратно, будет смотреться оптимистичнее.))))

[shatunov]

лексеич, поверьте, в ней нет ничего сложного. Тут схема сложней чем у Алексея, только потому что я сюда впихнул именно то что я хотел. А схемы Алексея, достаточно за глаза)  (ее, схемы, кстати нет, я делал все это как хотел и как видел, схему не рисовал потому как тупо не умею) но, она для многих излишне сложная. Ящик вышел таким какой он есть по многим факторам, один из них - много что досталось на шару. Еслиб за кровные покупать все приборы, он бы так не выглядел))

Сообщение изменено: shatunov, 15 August 2018 - 11:52.

[Dem0ns]

Bee happy

Добрый день!

по советуйте аварийный термостат, что то по проще по дешевле чем этот https://zvezdy-servi...log/3129/51953/

больше 120 гонять коптилку не планирую,

[shatunov]

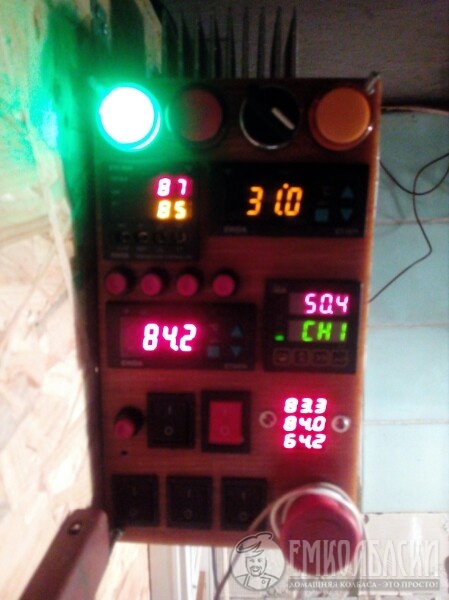

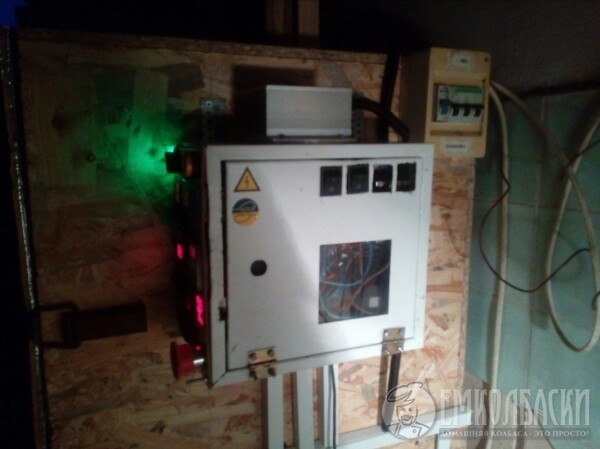

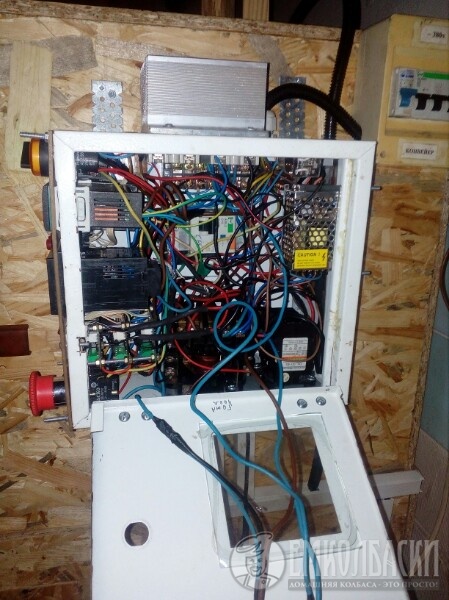

В двух словах опишу как работает блок. Может кто что-то подчерпнет, как я)) на пример про кнопки управления ПИД контроллером, как у Bee happy, очень удобно) или его-же замечании о том что нужна кнопка разрыва питания SSR при работе. (необходимая вещь, при настройке прибора)

Так вот, питание всей камеры происходит от двух фаз, и БП на 12В 6А.

Одна фаза проходит на прямую мимо АЗВ (ибо он на 16А) а на второй фазе находится все остальное (через АЗВ, кстати проверил, работает  )  все провода расходятся через колодки. Фаза 1 (для тэнов 4кВт) идет с колодки на SSR (их установлено 2 на 40А, но подключен только один. Было 2шт, решил установить как запасной на цельном большом радиаторе) и от туда на пускатель (большой такой, советский). Ноль также идет отдельно на ТЭны, для работы АЗВ.

С 1 фазой все, теперь только про вторую. Вторая фаза расходится на все управление, и питает 12В БП.

Грибок стоит в начале, и отключает ВООБЩЕ все, питание остается только на колодке. После грибка  и кнопки ВКЛ, стоит KSD (2 шт последовательно) через реле как указывалось выше (с самоподхватом и кнопкой без фиксации) и после него все оборудование, в Т.Ч. катушка аварийного пускателя. Через него проходят все силовые провода 220 В выходящие из блока. На пускателе имеются нижние контакты которые НЗ (при выключенном питании). Это и есть первый сигнал аварии, если сработает КСД реле разомкнет все управление и питание катушки, сработает сигнал авария (лампа и зуммер). Второй сигнал аварии через обратные диоды от ПИД контроллера. И при перегреве камеры, или перегреве продукта (выше 75-80) сработает любой из других контроллеров.

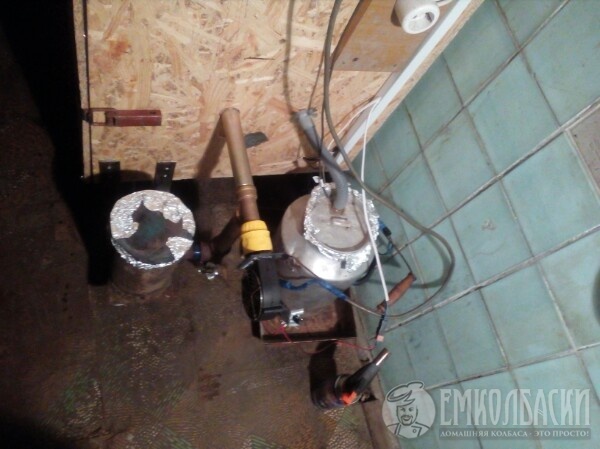

Парогенератор работает от отдельного контроллера, через второй пускатель, в разрыв питания катушки установлено реле с обмоткой 12В (с искрогасителем). В бидоне (ПГ) установлен герконовый датчик уровня жидкости, которые при выкипании разорвет ( - ) реле 12В, в следствии чего работа ПГ прекратится. Не захотел через геркон в воде пропускать 200В. Также в бидоне находится датчик контроллера, настроенного на нагрев до 103градусов (при выкипания предполагаю темп увеличиться и контроллер отключит нагрев) Датчик уровня соединяется фишкой, и питание ТЭН через розетку, что облегчает отключение бидона для мойки и тд.



По передней панели, первый контроллер это ПИД  для нагрева, второй - парогенератор, 4-ый температура внутри продукта. 3-ий, контроль температуры в камере(спокойней мне так, по 2 датчикам видеть нагрев) и 3шт перепаянных w1209 для контроля темп внутри продукта (такое решение пришло по нескольким причинам, я копчу почти всегда все в куче, и курицу и свинину и колбасу и еще что-то. Удобно видеть температуру в нескольких кусках, либо разных продуктах. Раньше переживал, установил ли я датчик в центр, и не показывает ли он попугаев. Теперь этих сомнений нет, цена 3 у.е., тем более лежали без дела)  Еще, очень удобно определять нагрев камеры в разных зонах, ведь камеру только сделал.

Возможно кому-то покажется лишним, но..мне так удобно, и я так хотел. Не вижу причин не делать так.

Лампа питания, лампа нагрева, лампа аварии, грибок, кнопка ВКЛ, включение КСД, кнопки ПИД-а, и отверстие зуммера. включение ПИД-а, вкл конвекции, пара, контроля и разрыв SSR. Вот и все)) Сбоку включение ДГ, тамже будет свет, и продувка камеры.



ДГ сапог, тоже новый, доволен им как слон. После всех танцев с прошлыми, этот - просто счастье.

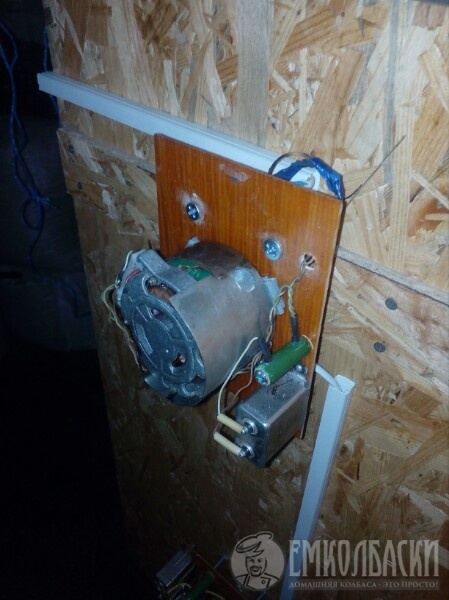

Конвекция 2 вентилятора на лицевой панели. У каждого экран (такой, на какой материал нашел))

Спасибо за внимание)



прям вообще в двух словах...

c удовольствием выслушаю предложения  и замечания)

Вложенные превью

•
•
•
•

Сообщение изменено: virafa, 15 August 2018 - 21:55.

[Bee happy]

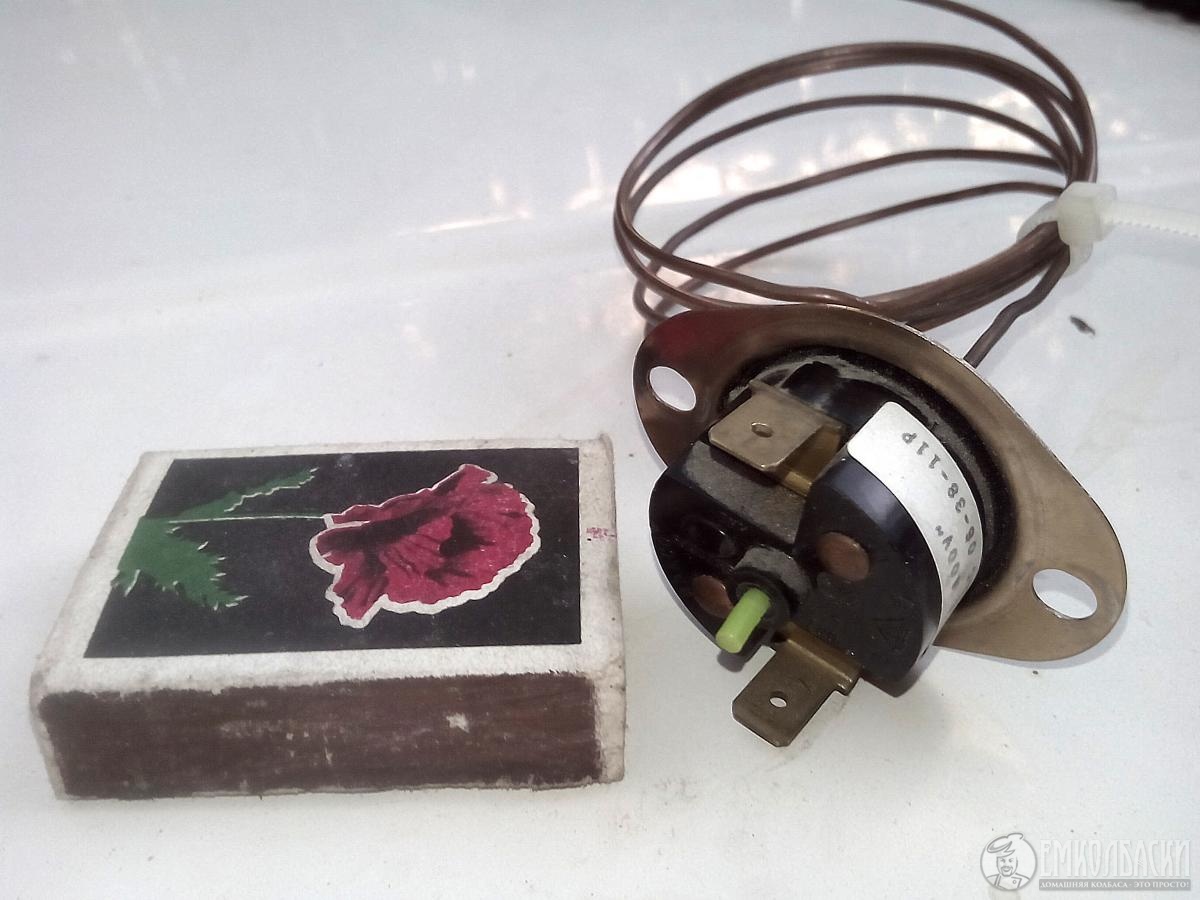

Dem0ns, берите любой однофазный термостат на нужную температуру. Только установите его не в цепи питания ТЭНа, а в цепи питания общего контактора, который отключит ТЭН при перегреве.

Добавлено позже (15.08.2018 - 17:20):

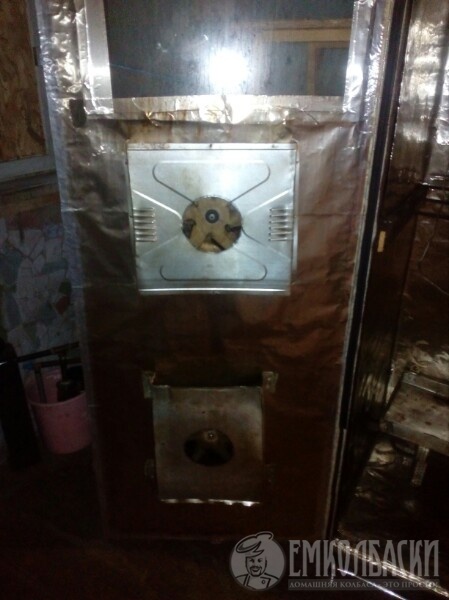

shatunov, молодец, хорошо поработал！Вот только вентиляторы прикрой кожухами. Они и так на дверце выглядят довольно.... экзотично. Но ещё и небезопасно！

[Dem0ns]

а в цепи питания общего контактора

то есть при перегреве выключиться все?

Сообщение изменено: Dem0ns, 15 August 2018 - 17:24.

[Bee happy]

Это можно сделать в нескольких вариантах. Либо выключить всё, либо только ТЭН. Мне больше нравится второй вариант. При срабатывании любой из двух систем защиты контроллер продолжает показывать температуру в камере. Сразу видно, действительно был перегрев, или это неисправность аварийного термостата. Важно только сделать работу защитной системы так, чтобы она не позволила опять включиться ТЭНу до тех пор, пока хозяин сам не установит причину срабатывания.

[Константин М]

Хотелось вот что для себя прояснить.

Павел говорит, что очень важна конвекция и это логично. Но на всех ли этапах она нужна ?

Вот этапы:

Этап 1: обсушка при 60 град. снаружи до 42...45 град. внутри колбасных батонов.



На 1 этапе сушки должен быть включен нагреватель и вентилятор. С этим понятно.



Этап 2: обжарка (копчение) проводить при 80 град. снаружи с 42…45 до 55…60 град. внутри колбасы.

А вот на втором этапе обжарки дым подается с дымогенератора, и конвекции естественной вполне достаточно ( при небольших объемах домашнего колбассирования ). На этом этапе вентилятор можно не включать ? Или я ошибаюсь ?

[Леха]

На этом этапе вентилятор можно не включать ?

Вентилятор обеспечивает равномерность температуры во всех уголках коптильни.

[Константин М]

Вентилятор обеспечивает равномерность температуры во всех уголках коптильни.

Согласен, это важно. Но воздух в небольшом объеме при нижнем нагреве должен и сам перемешиваться. В бытовых электродуховках раньше вентиляторов не ставили и ничего так получалось.

Да и Зевс вроде говорил, что у него в камере нет вентилятора вобще.

Сообщение изменено: Константин М, 18 August 2018 - 20:48.

[Леха]

раньше вентиляторов не ставили и ничего так получалось.

Согласен.И в картоновых коробках с электричкой на дне коптят нормально.,, Но если уже есть вентилятор , почему -же его не использовать?

[Bee happy]

Да и Зевс вроде говорил, что у него в камере нет вентилятора вобще.

Ты не сравнивай его шкаф с духовкой. В большом объёме всегда найдётся зона с более-менее равномерной температурой. Да и не такие большие температуры он использует. Для этого у него смокер есть.

[Константин М]

Но если уже есть вентилятор , почему -же его не использовать?

Обычно дымогенератор применяется сапогового типа, который вынесен за коптильню, и с него только труба с довольно хорошим напором дым гонит. А хочется лабиринт установить внутрь коптильни, дыма с него мало и вентилятор будет это все раздувать. Можно конечно лабиринт вынести в отдельную коробку и дым по трубе подавать, но хотелось бы компактно.

З.Ы. Ок, За Зевса пока забудем на время.

Сообщение изменено: Константин М, 18 August 2018 - 21:09.

[Bee happy]

дыма с него мало и вентилятор будет это все раздувать.

Ну так кто мешает лабиринт положить в коробку с отверстиями и поставить её в коптильню с вентилятором?

[Леха]

Ну так кто мешает лабиринт положить в коробку с отверстиями

У меня лабиринт стоит просто в коптильни ,, без всяких коробок ,,,. не чего не раздувает ,,. и с каждым разом все больше радует

[Эндрю]

Константин М,Костя, если у тебя тэны внизу, то ведь и поддон есть над ними. Получается, что лабиринт будет находится ПОД поддоном, а конвекция НАД ним, там где продукт весит-лежит. Ничего не раздует.

очень важна конвекция и это логично. Но на всех ли этапах она нужна ?

При варке, у меня отключена.

Дело все в том, что у нас с тобой, тэны снизу и поэтому мы моГЁм, как захотим - хоть с конвекцией, хоть без нее. А у многих стоят кольцевые тэны с вентиляторами, и там уже не отключишь обдув.

дыма с него мало

А как ты это измерил? Мне кажется (убежден, практически), что дыма с него, по крайней мере, не меньше, чем с сапога. Просто забортного воздуха не загоняется вместе с дымом литрами.

[Bee happy]

Воздухообмен в коптильне во время копчения по любому нужен. Нельзя её заполнить дымом и герметично запечатать. Этот воздухообмен выносит испаряющуюся из продукта влагу и способствует смене дыма, ведь из него выпадают коптильные вещества, смолы, вода.

Аквариумный компрессор и даёт то небольшое количество воздуха, которого хватает для тления щепы и смены дыма в коптильне.

Принесу с работы анемометр и сделаю замеры, сколько на самом деле воздуха проходит через коптильню.

[friend]

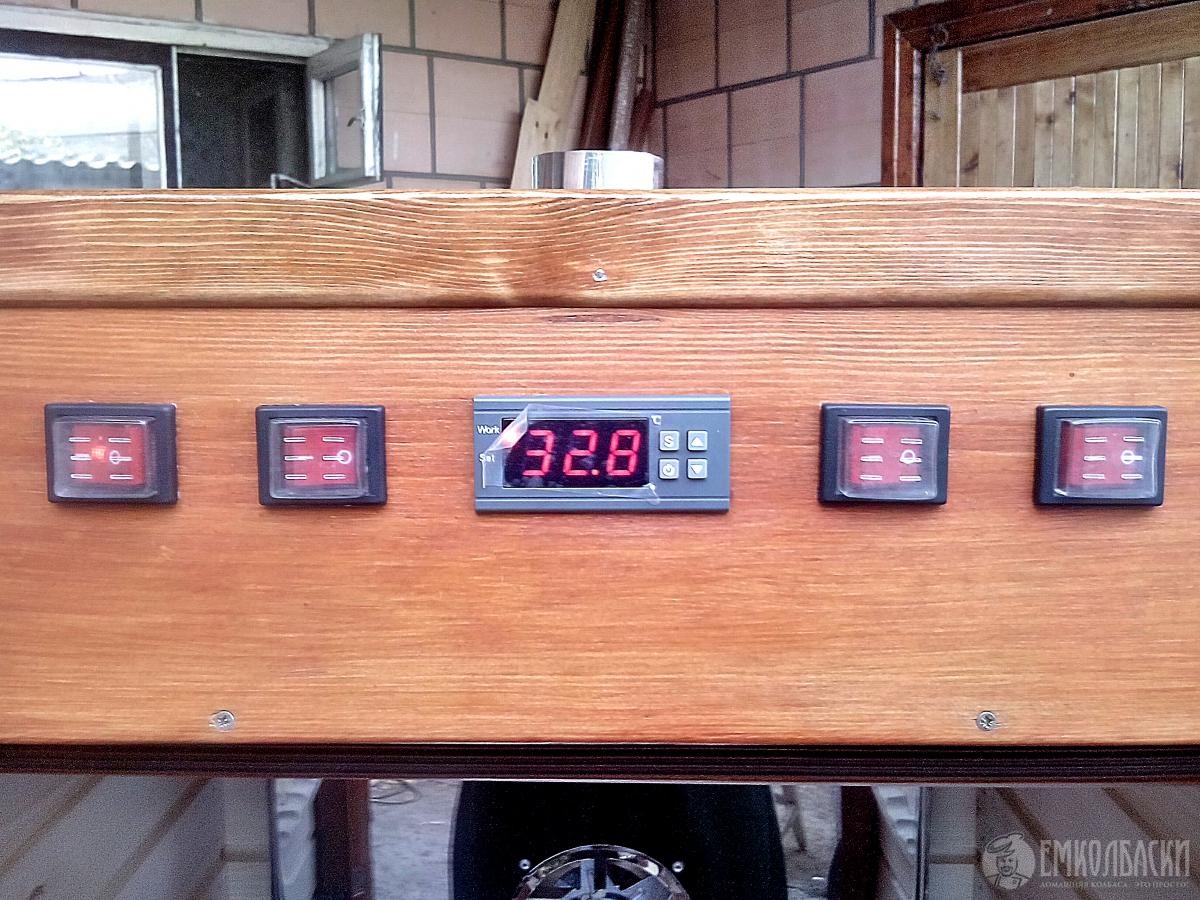

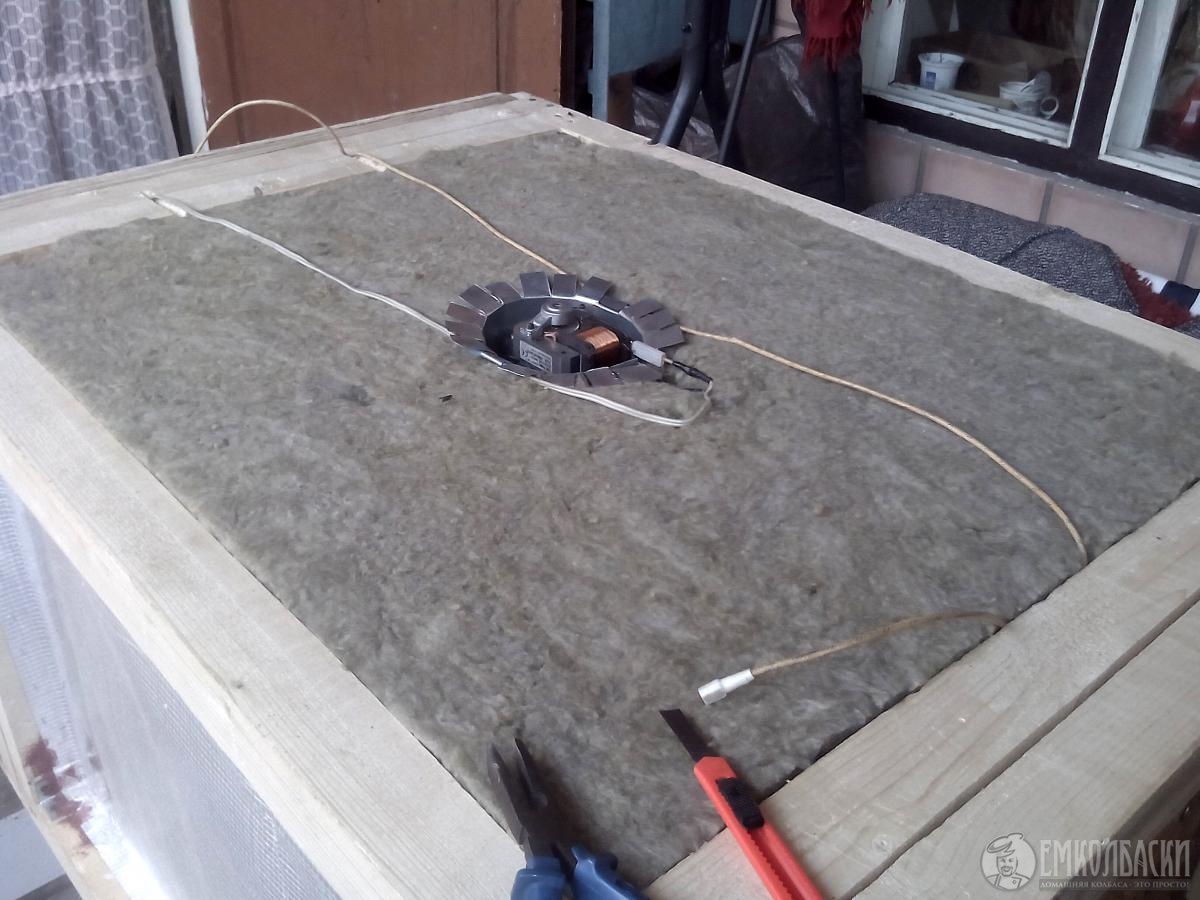

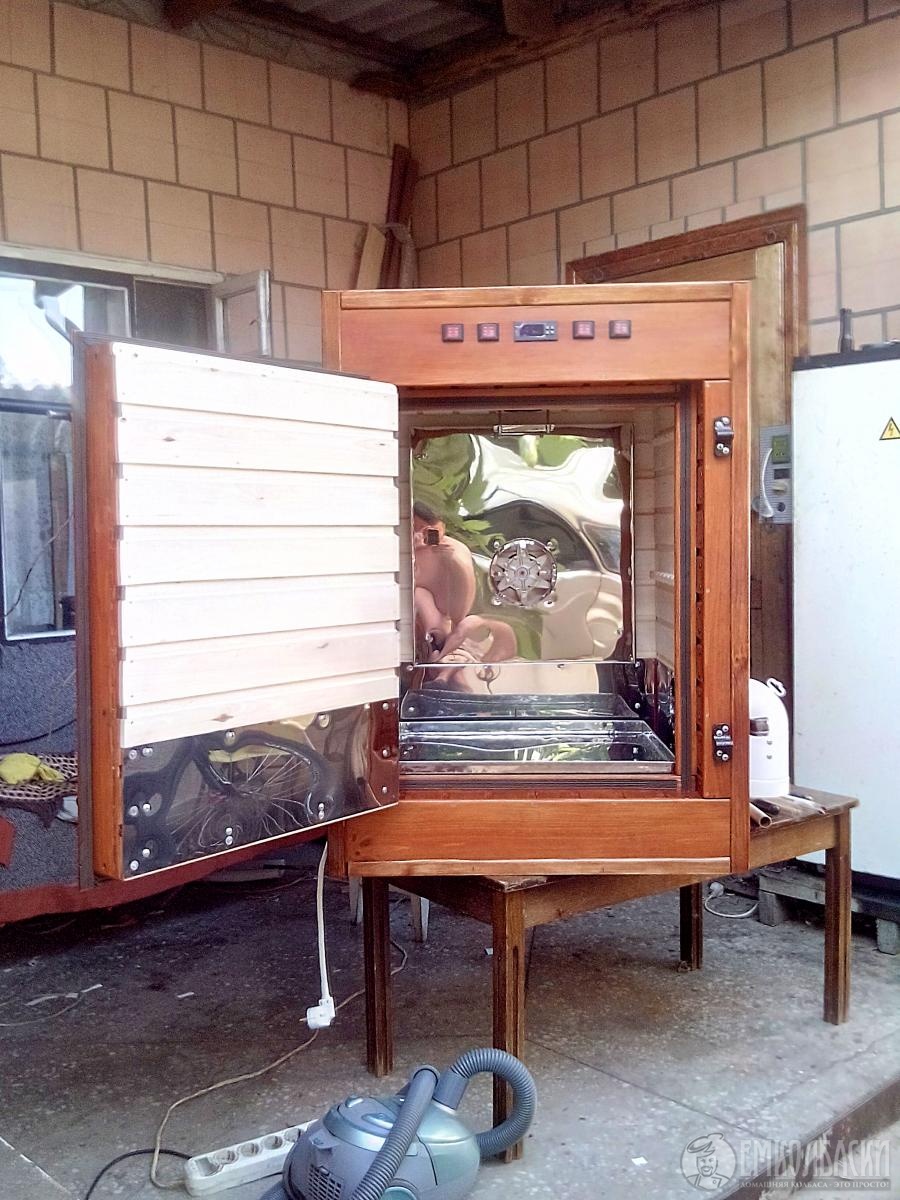

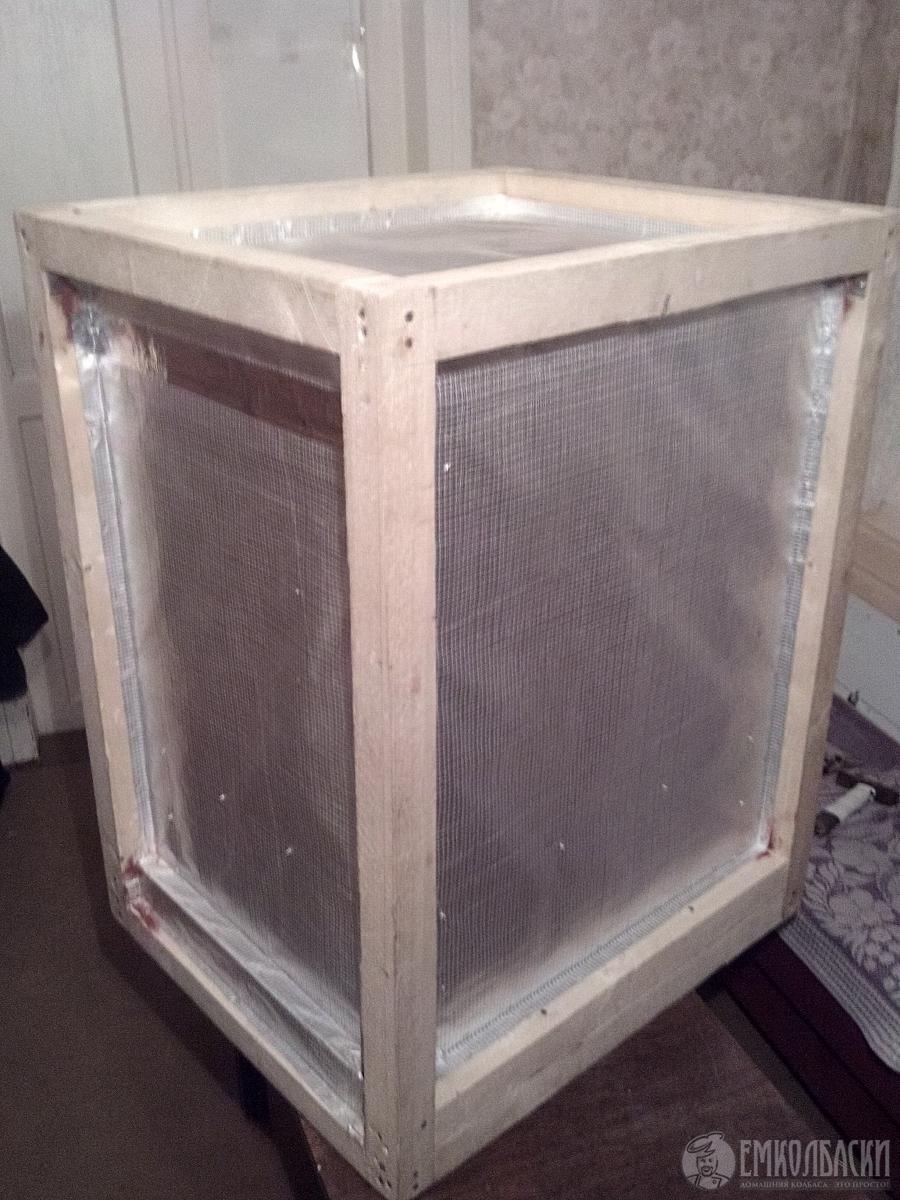

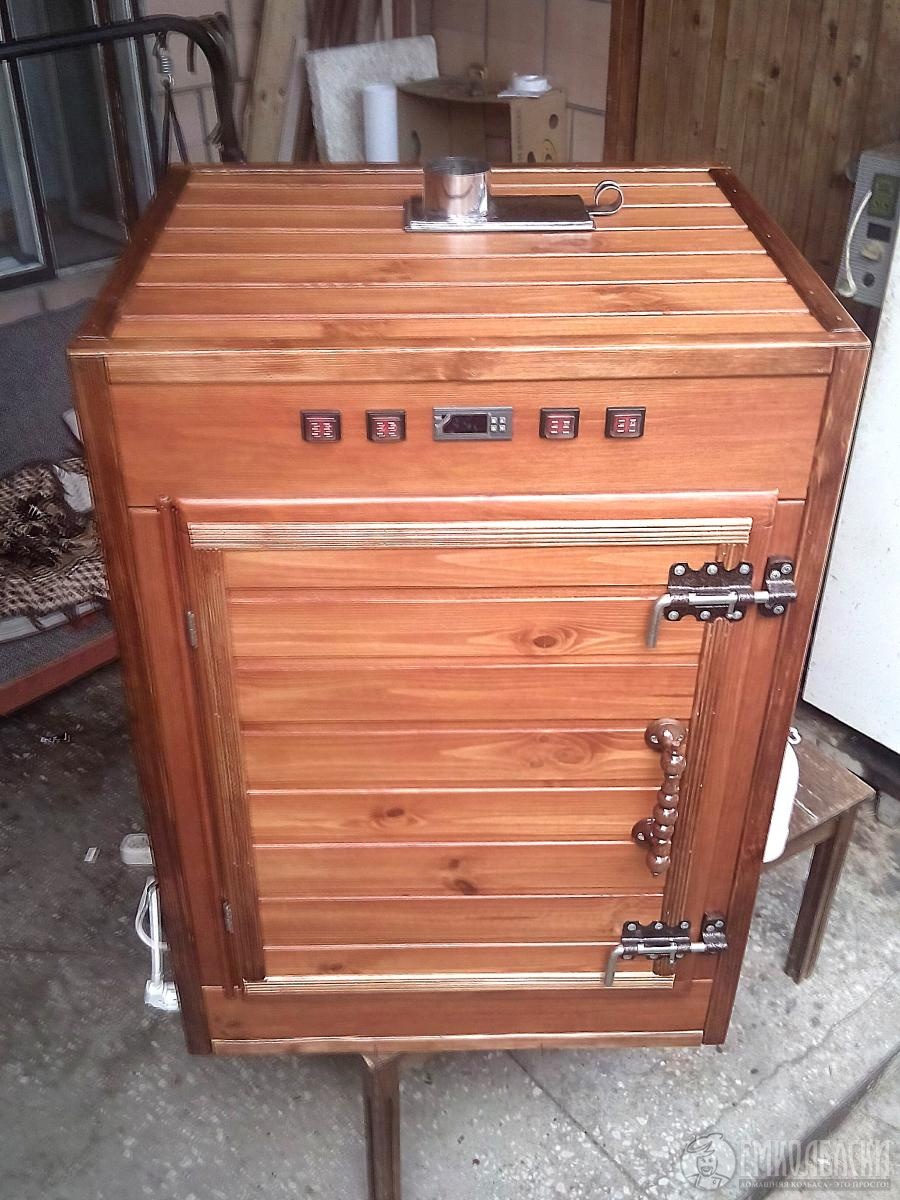

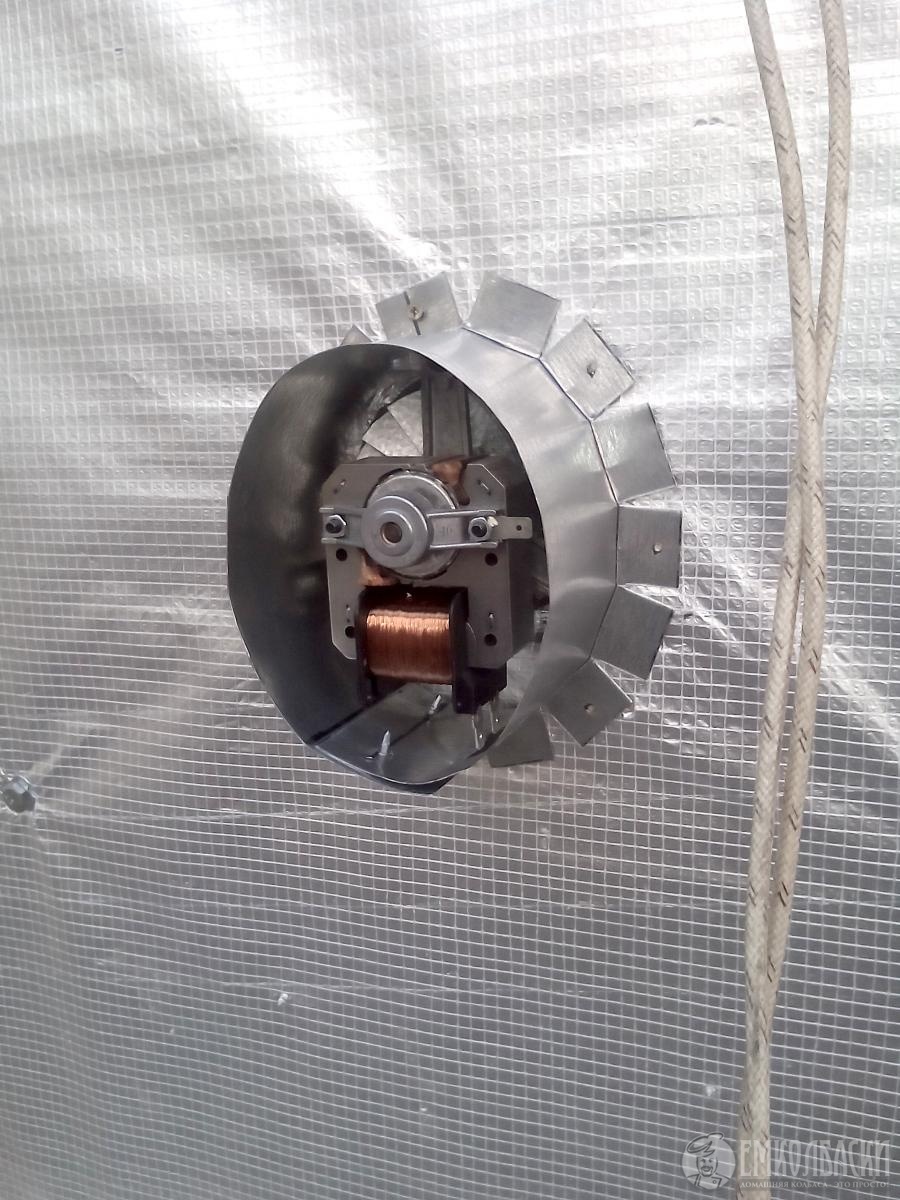

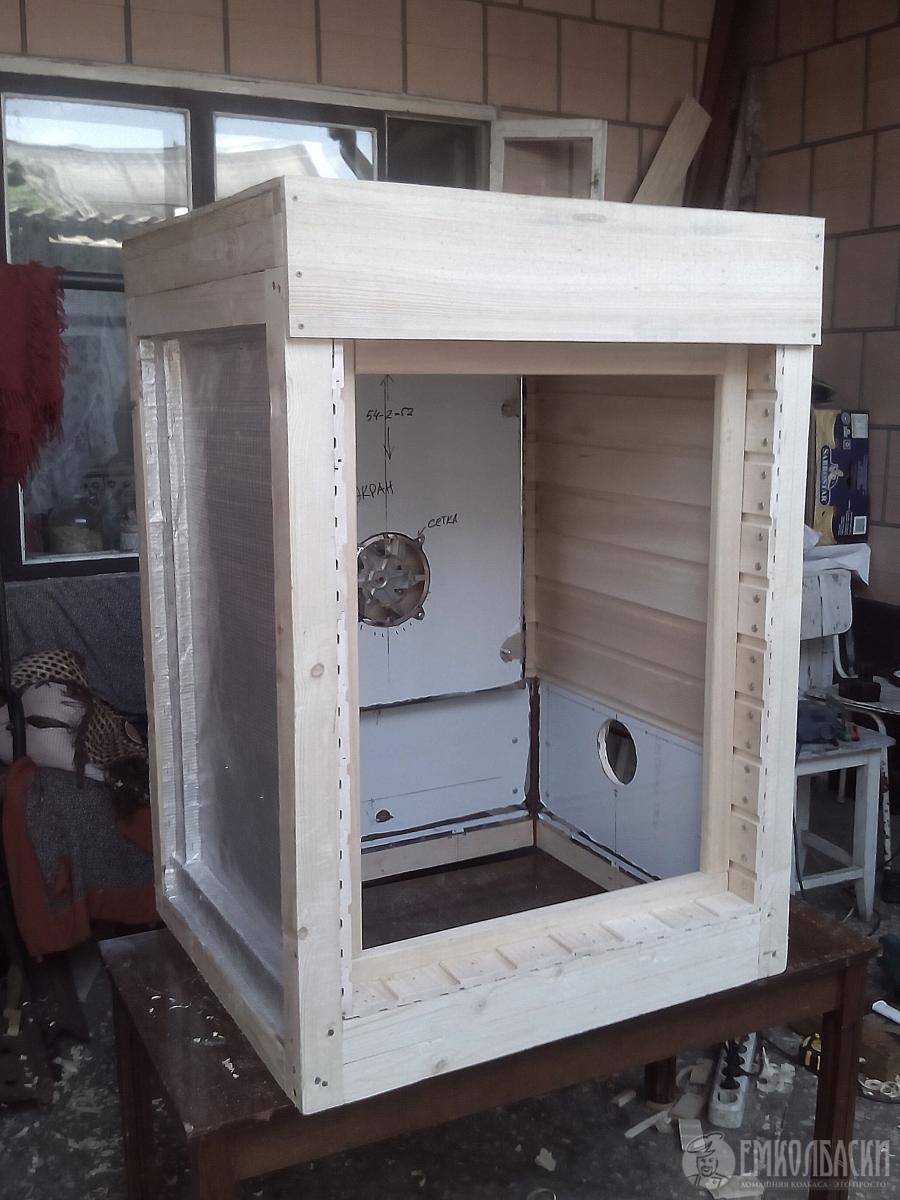

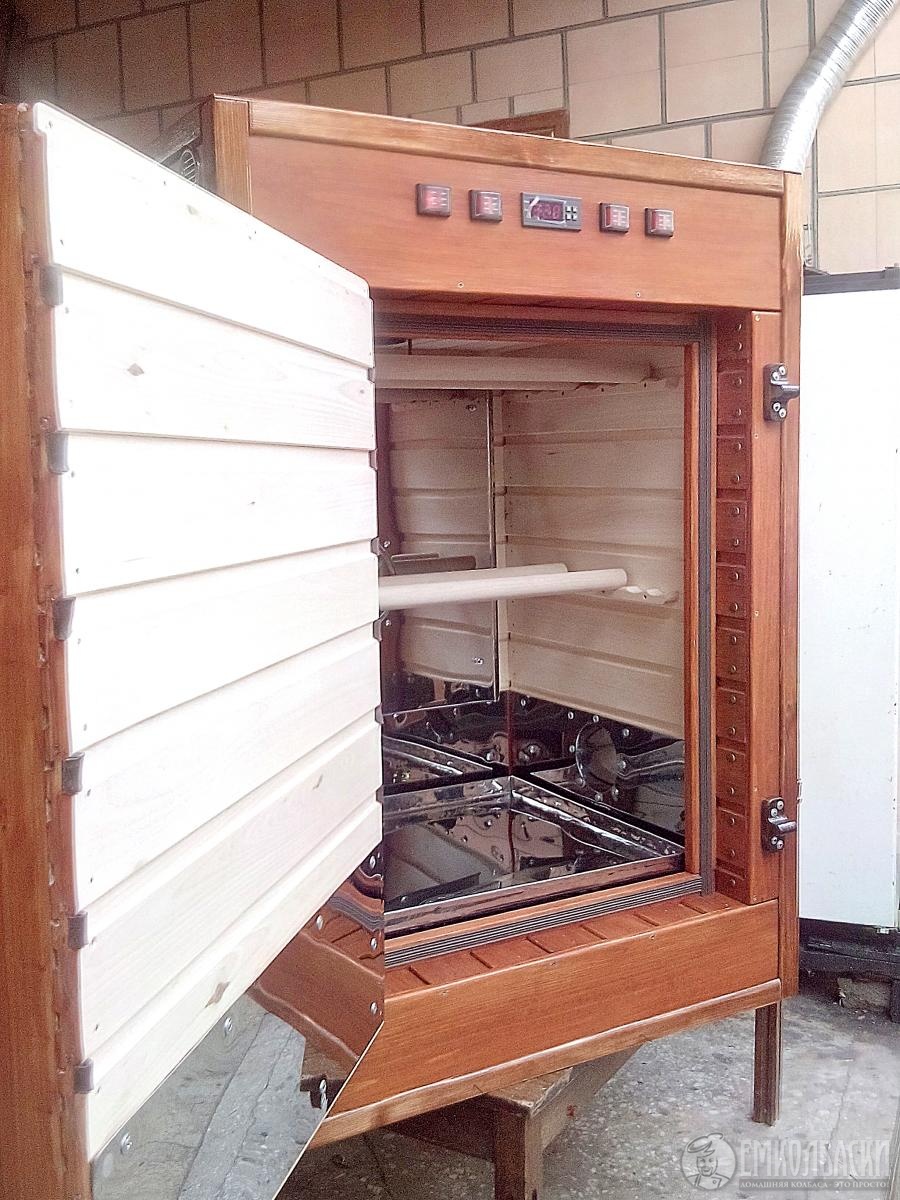

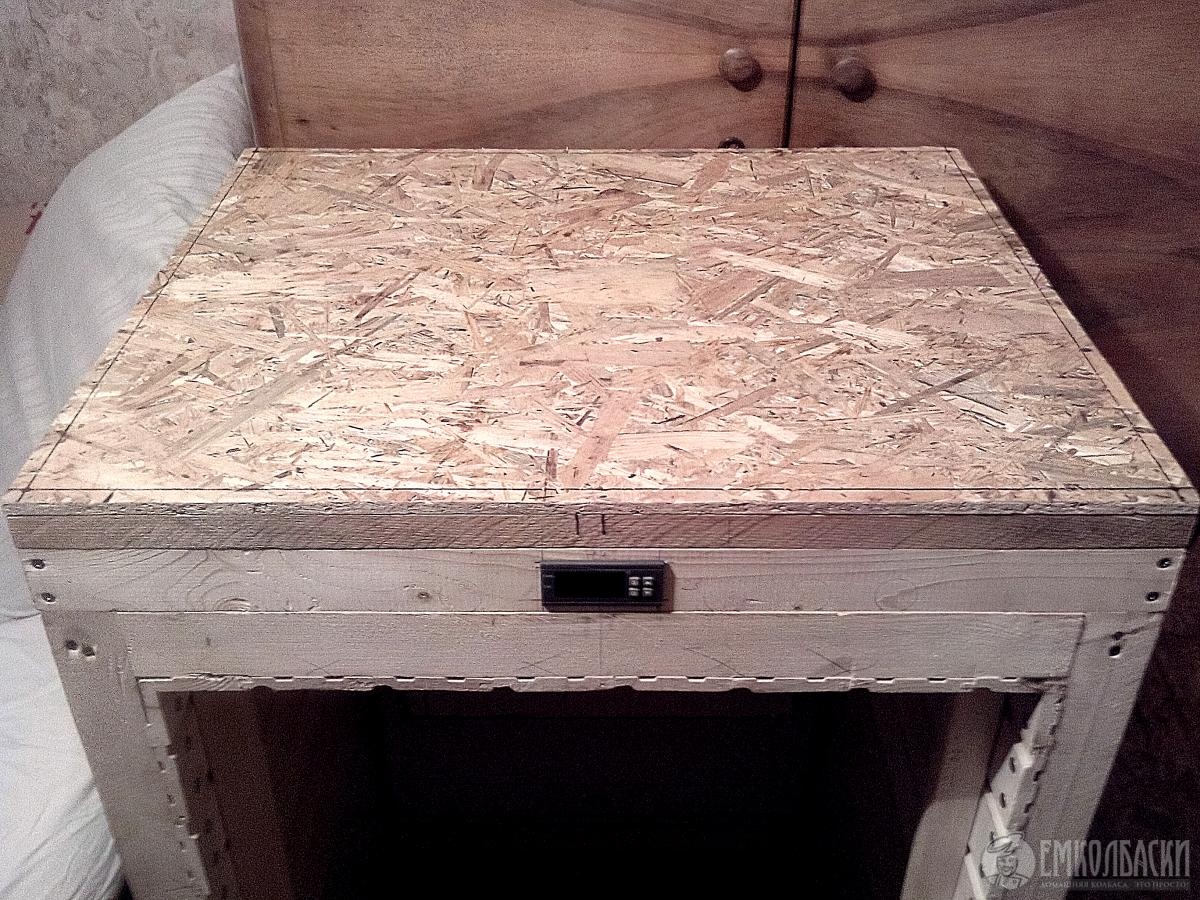

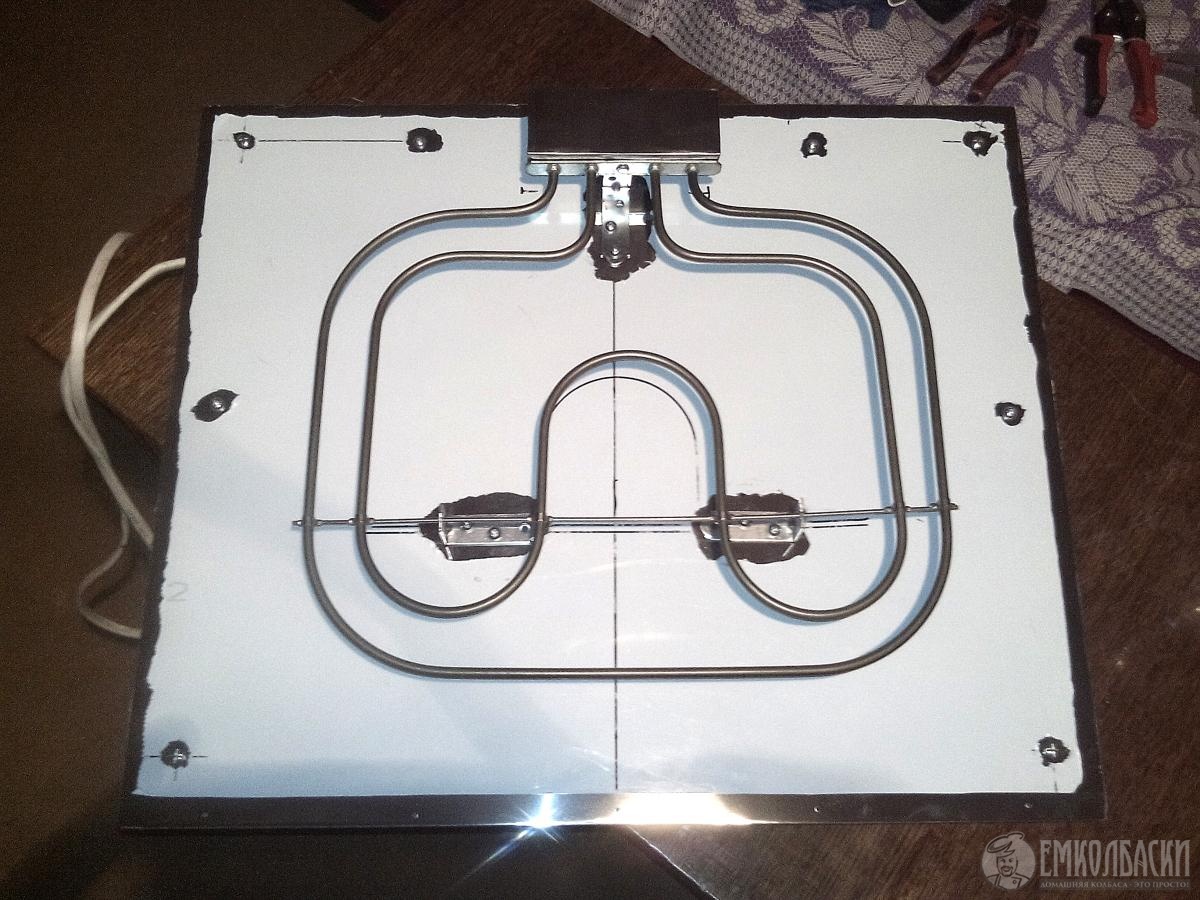

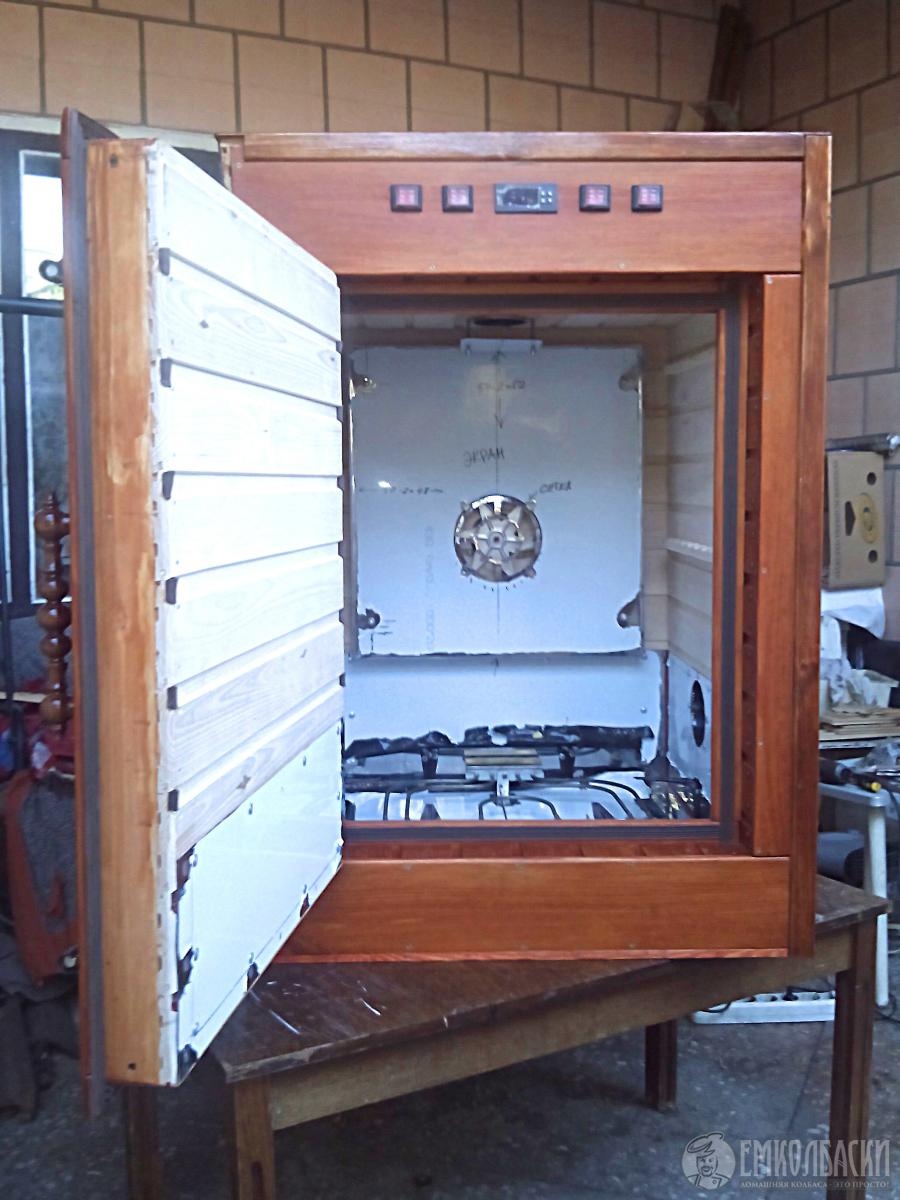

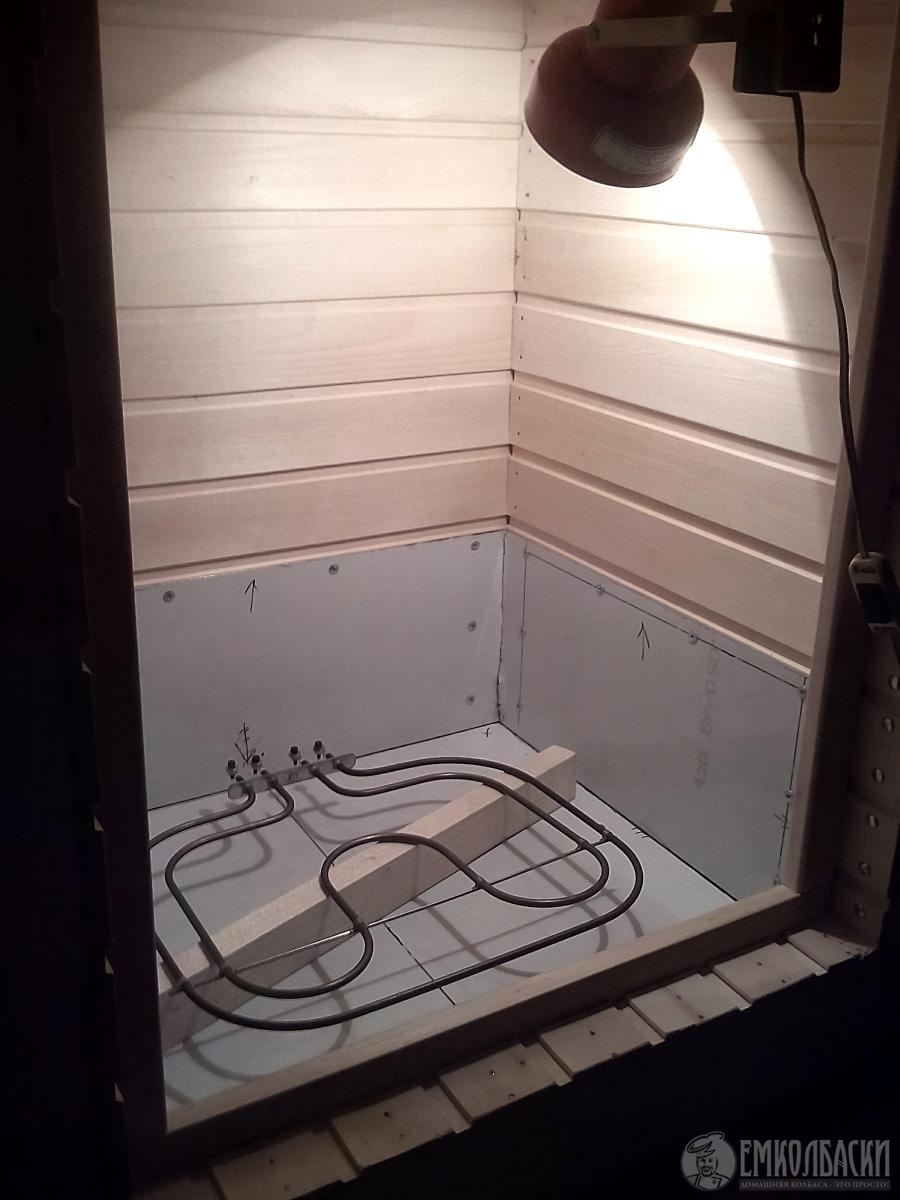

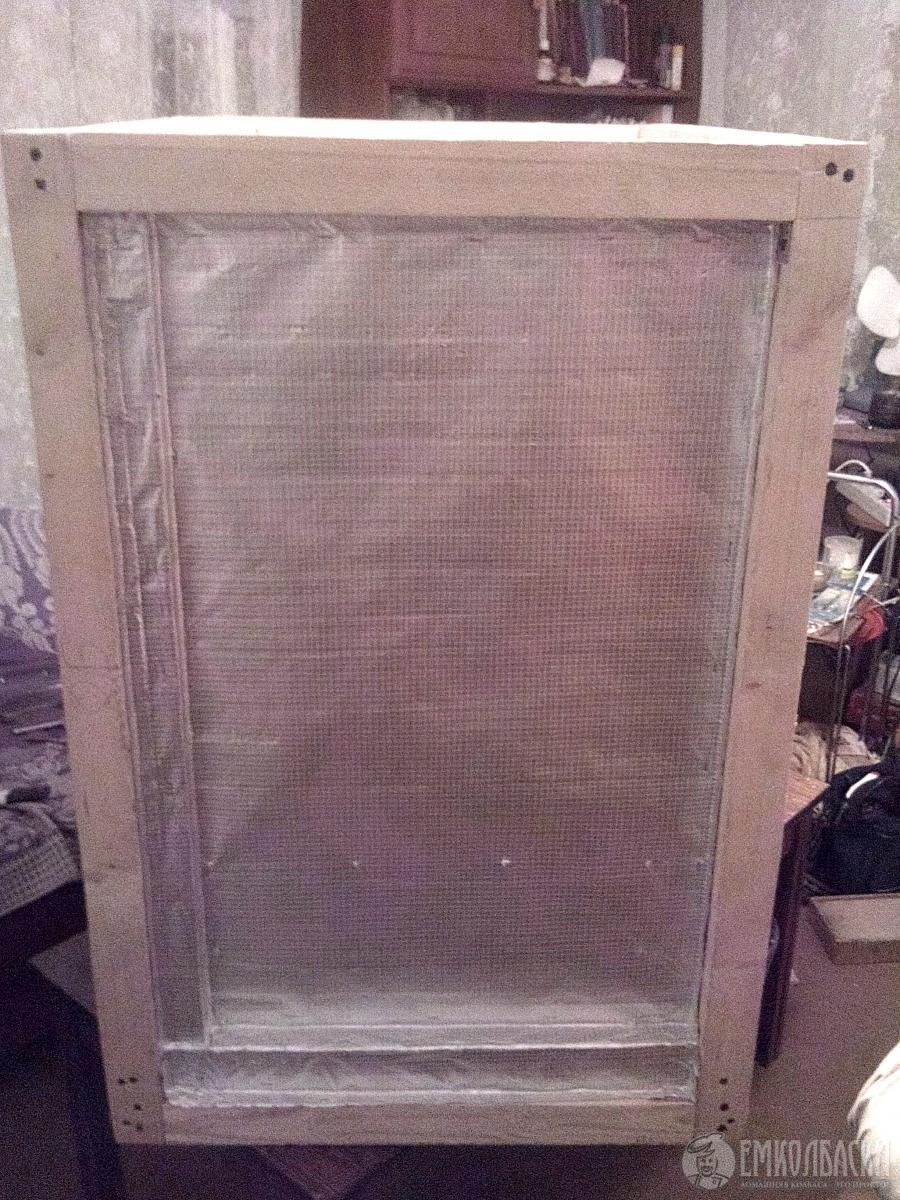

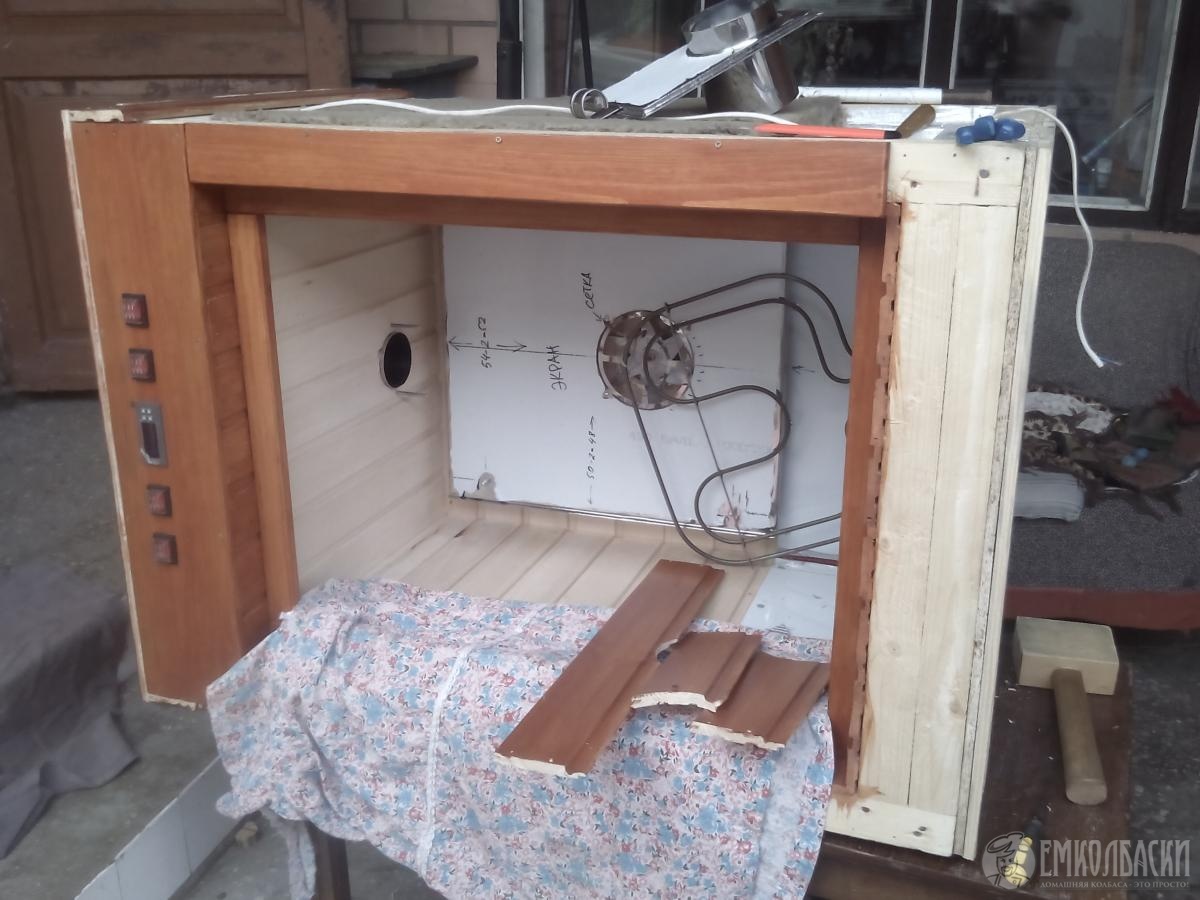

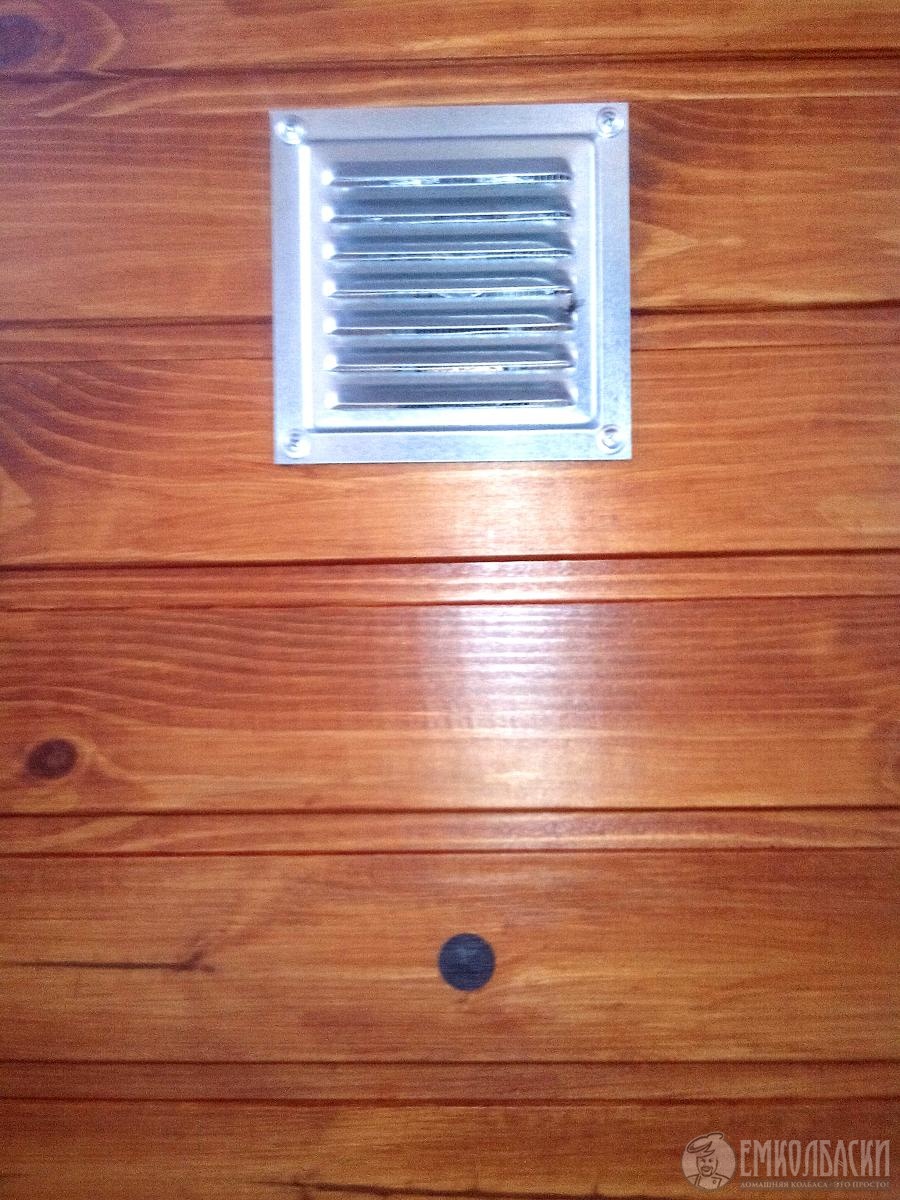

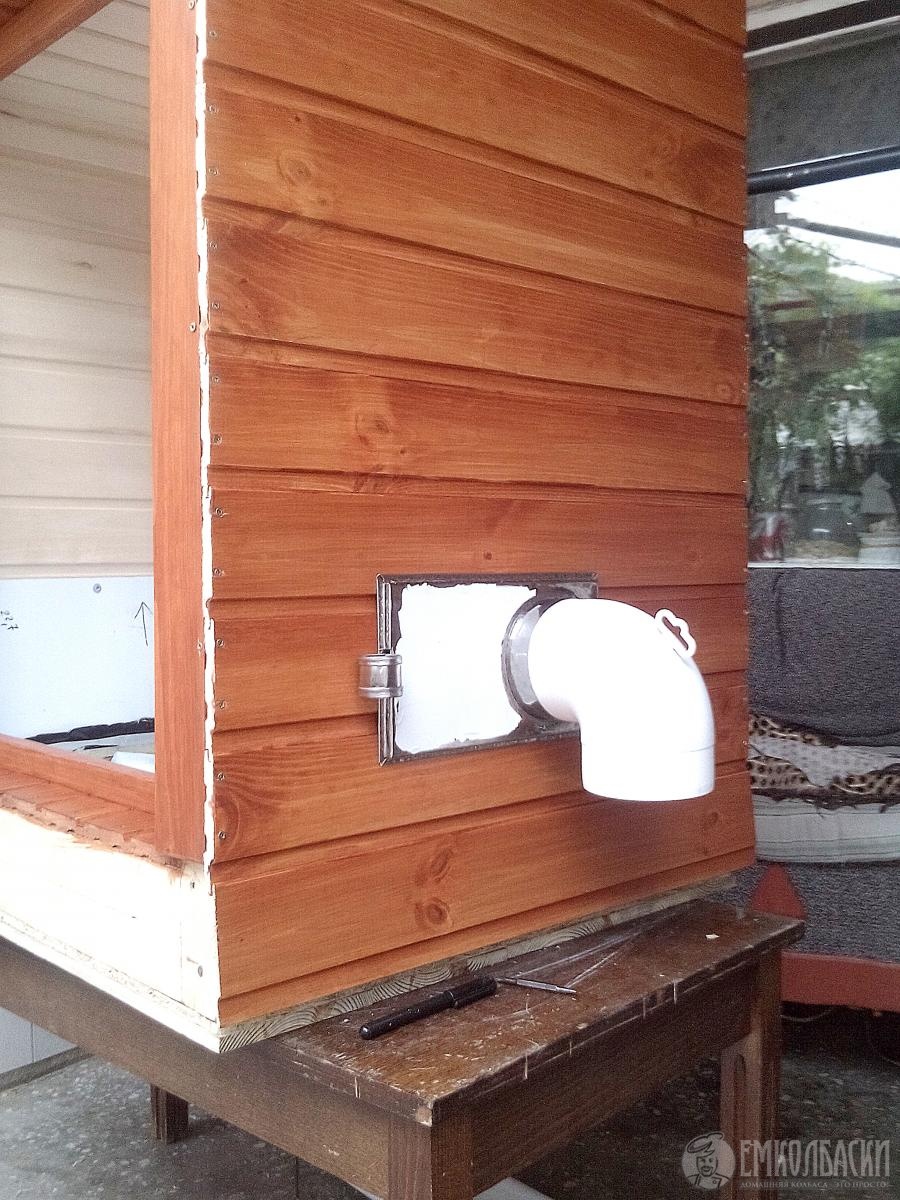

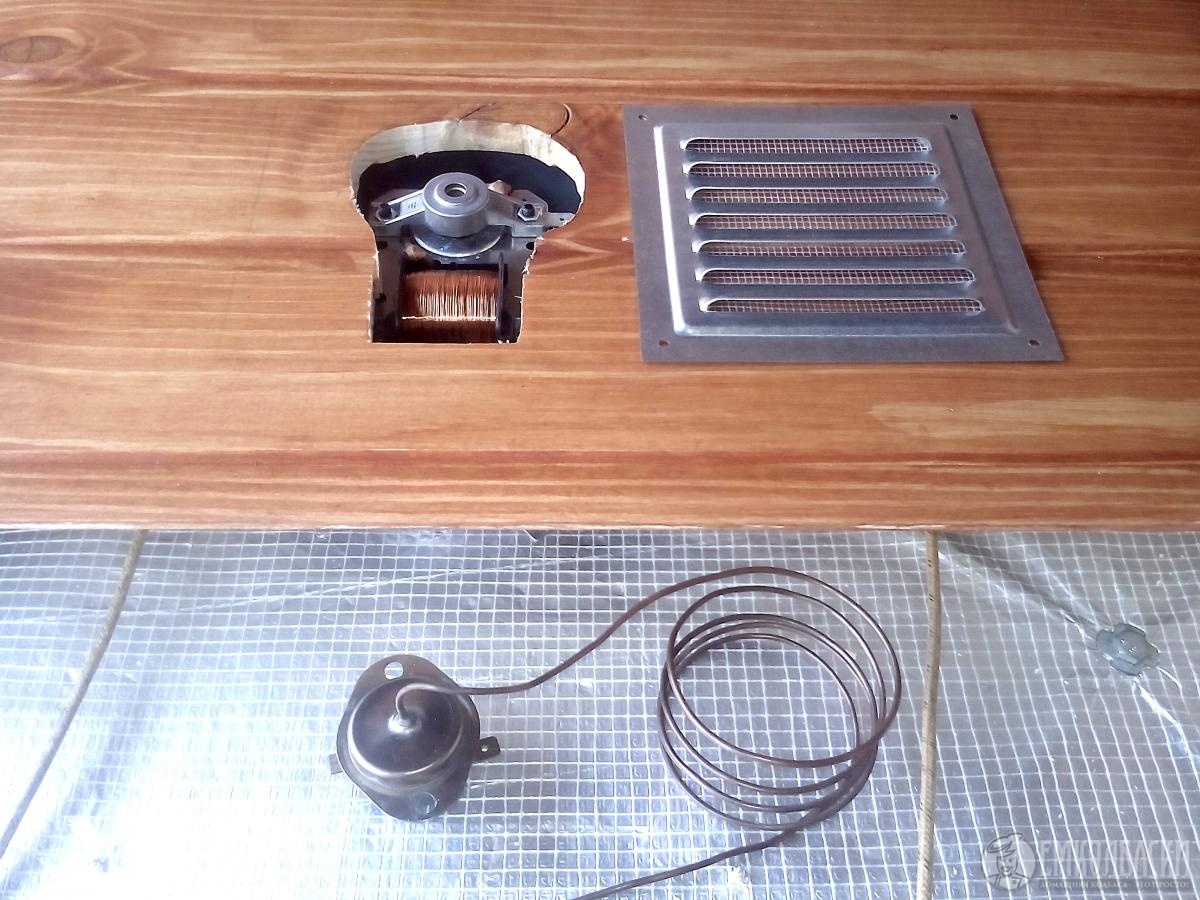

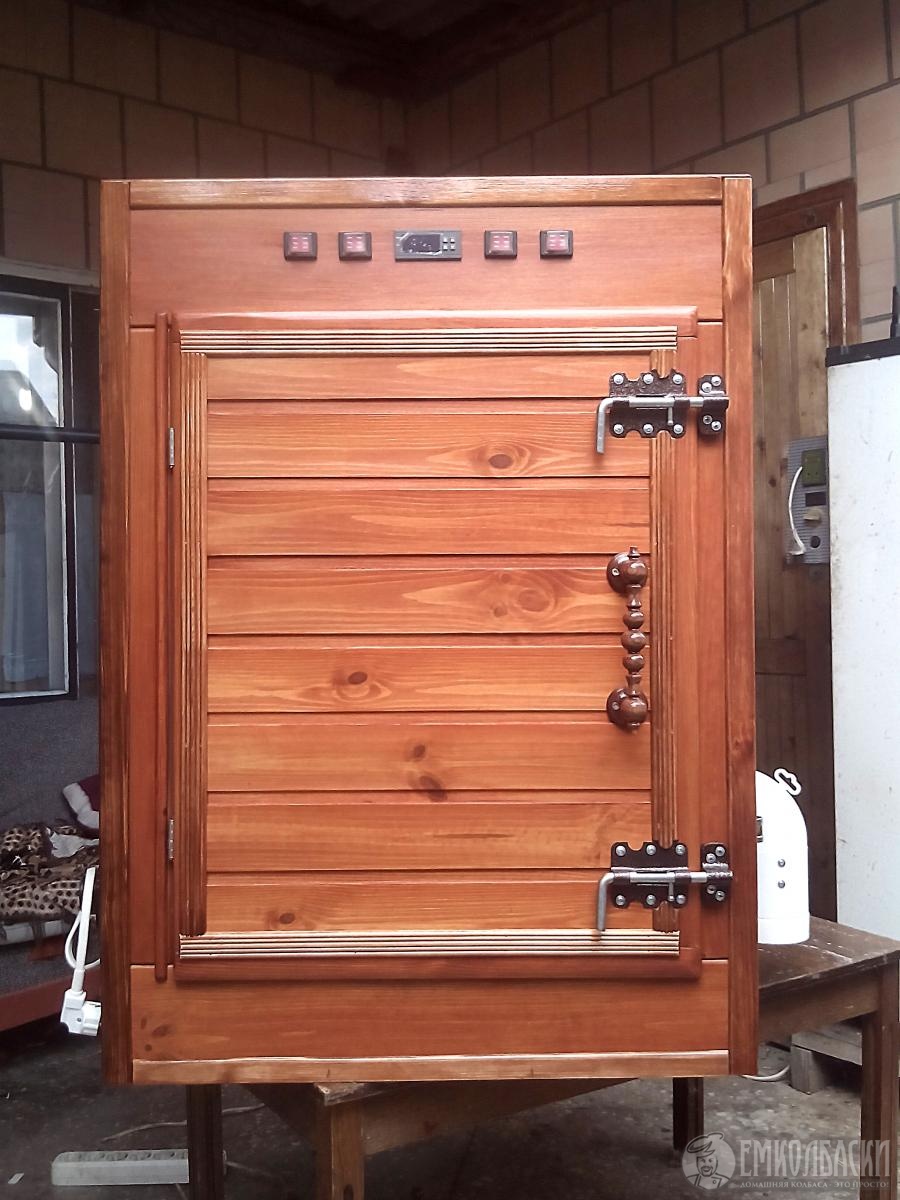

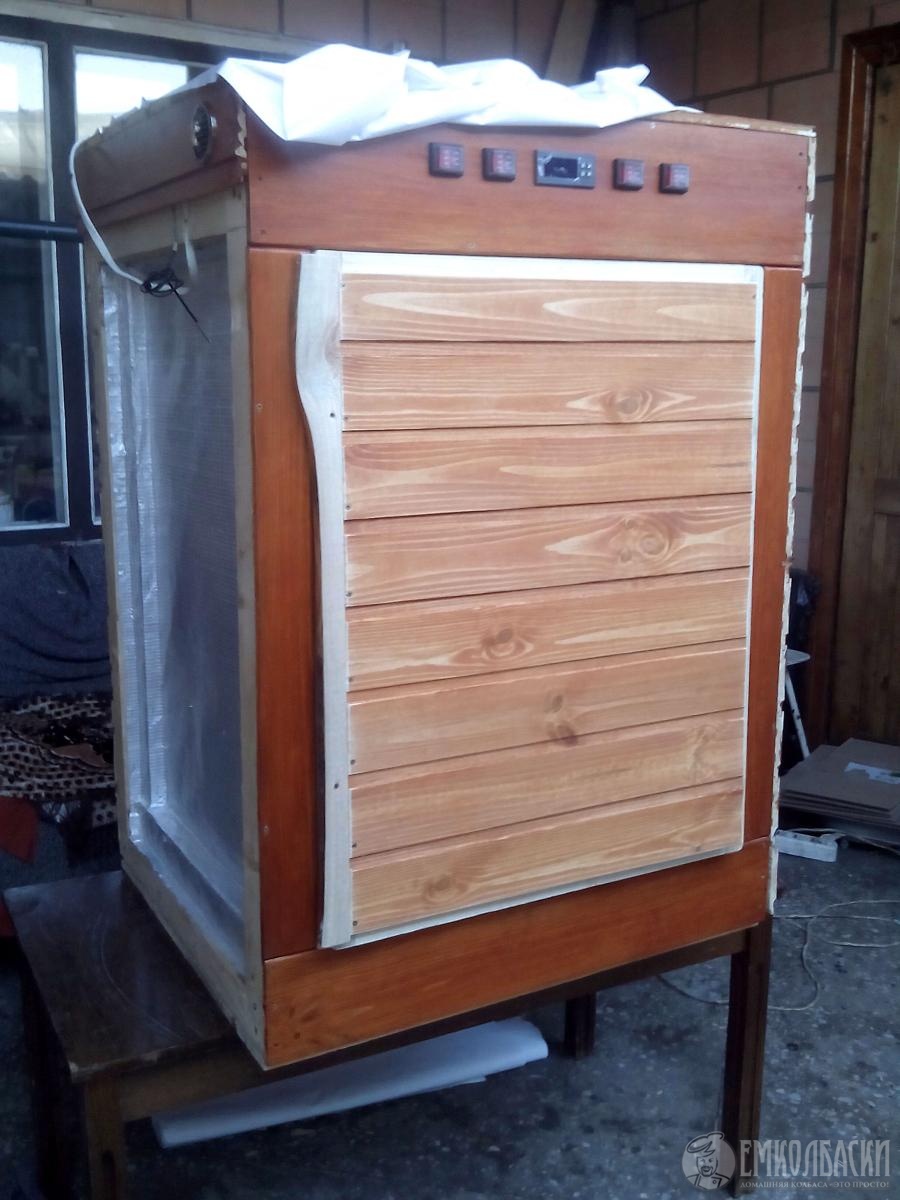

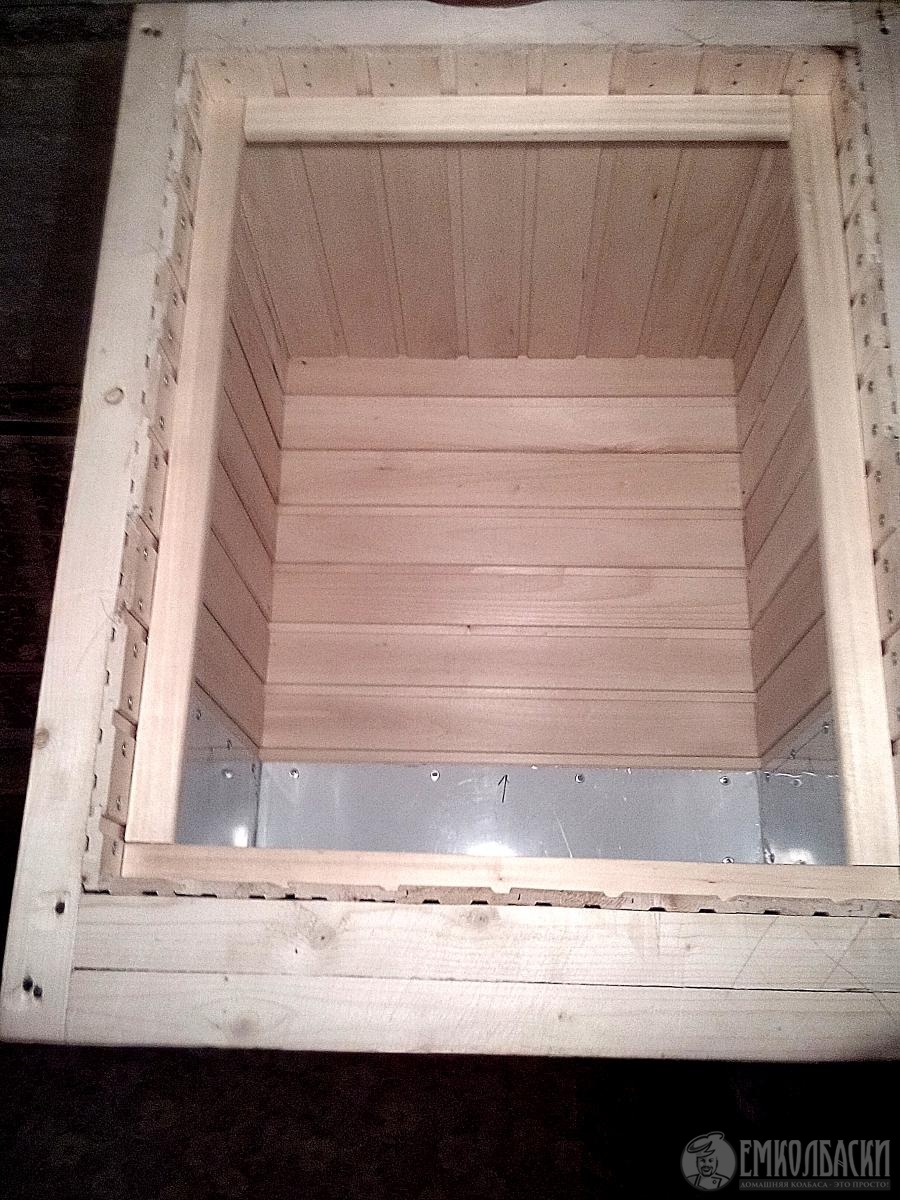

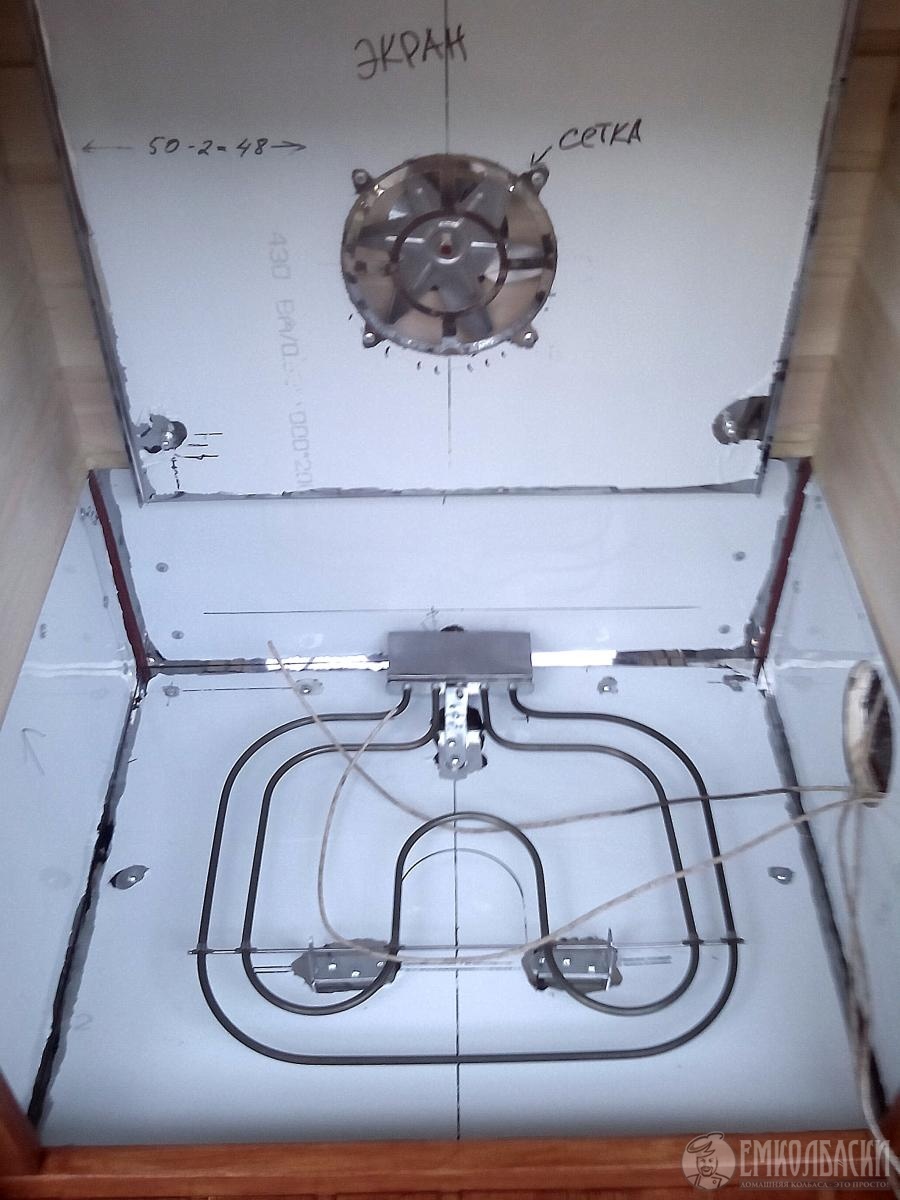

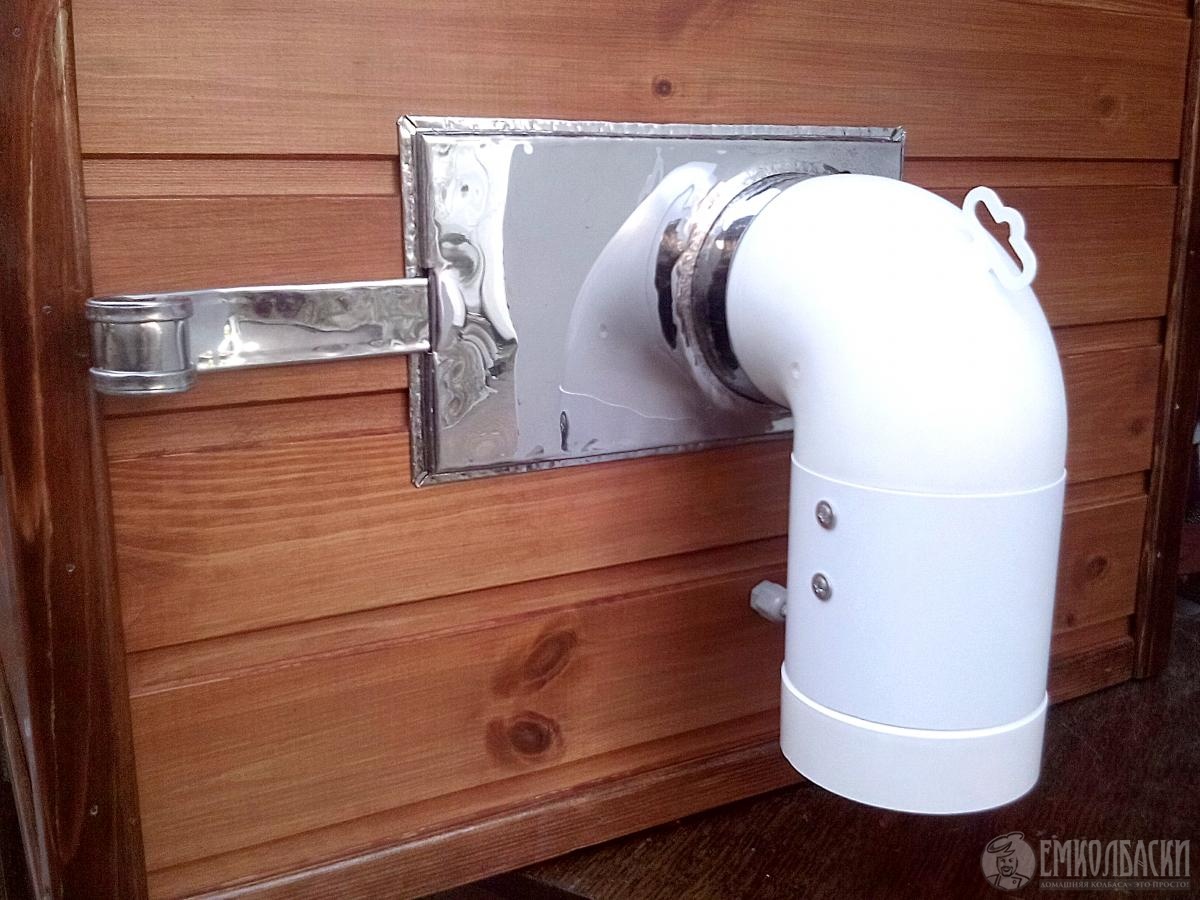

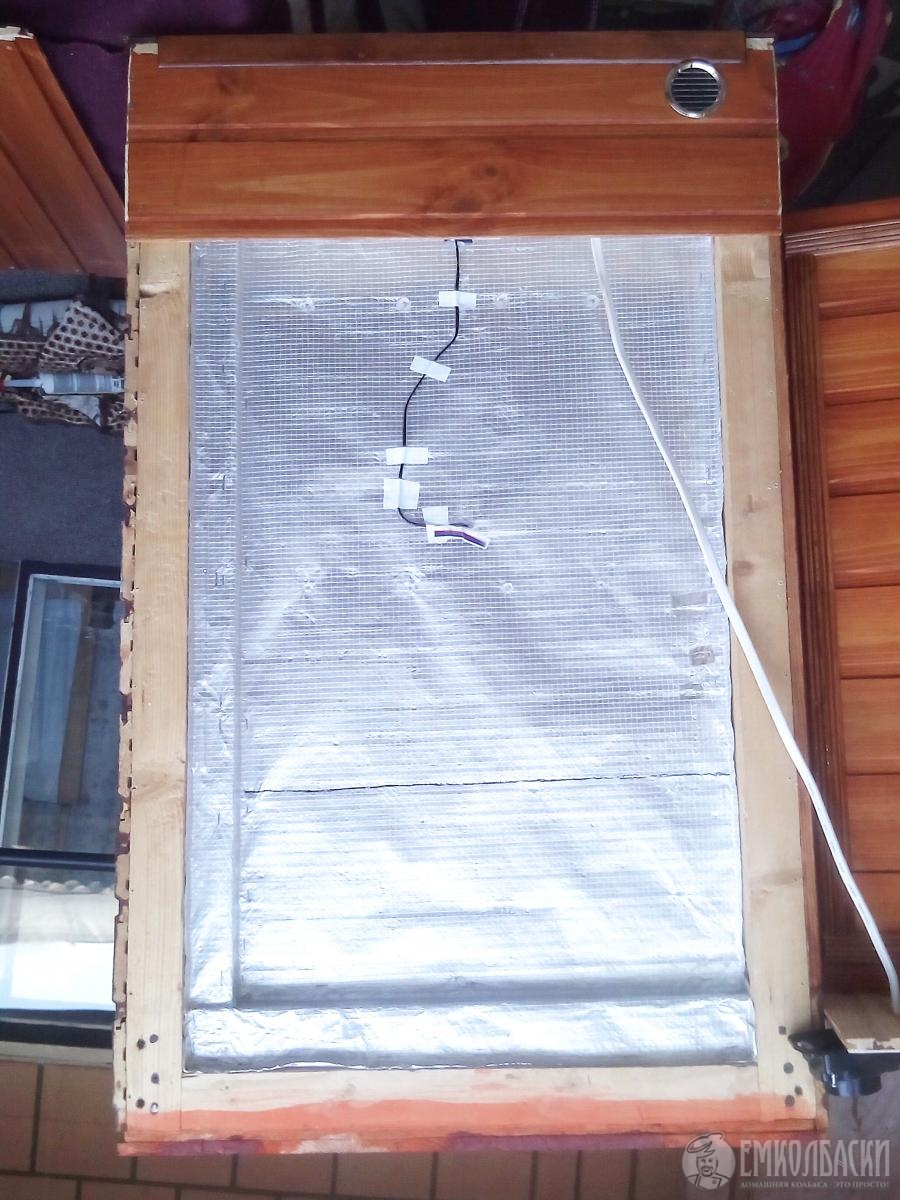

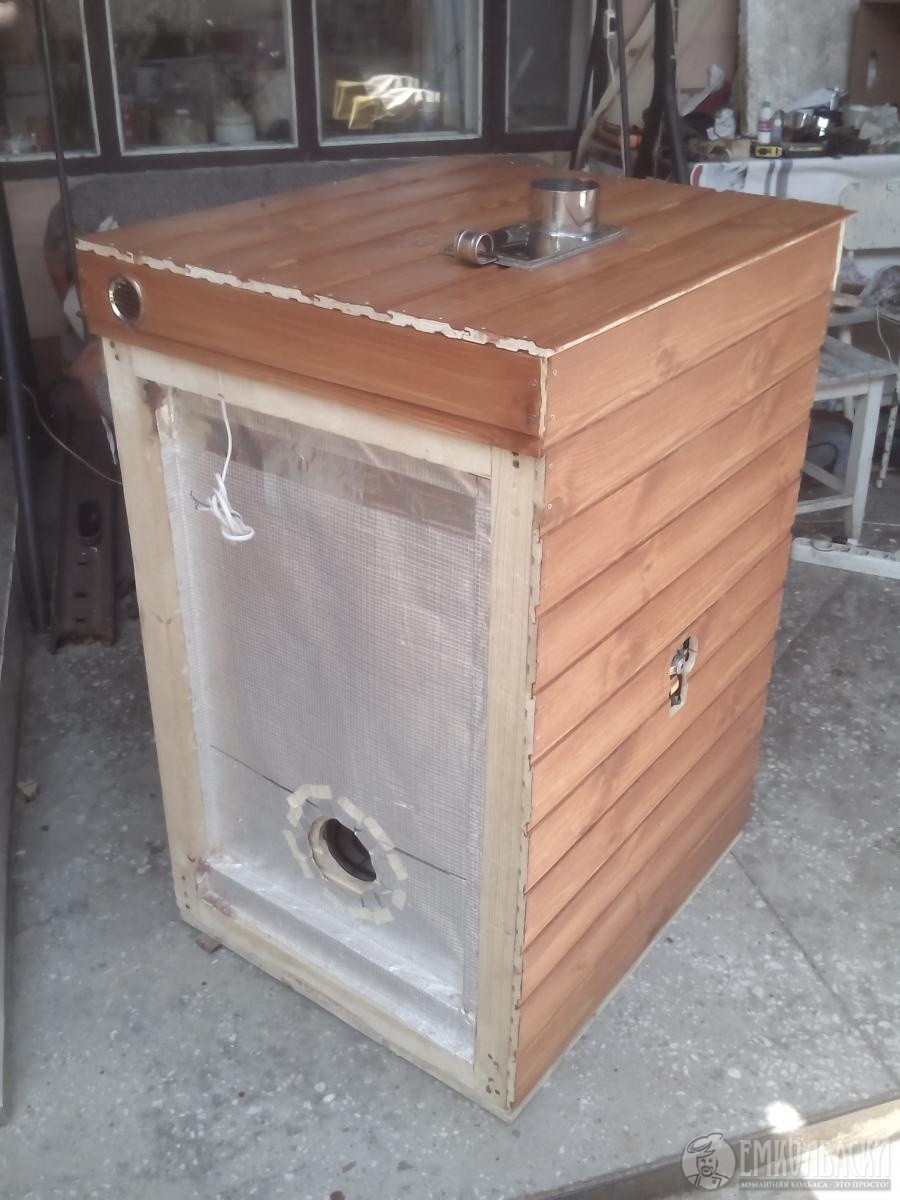

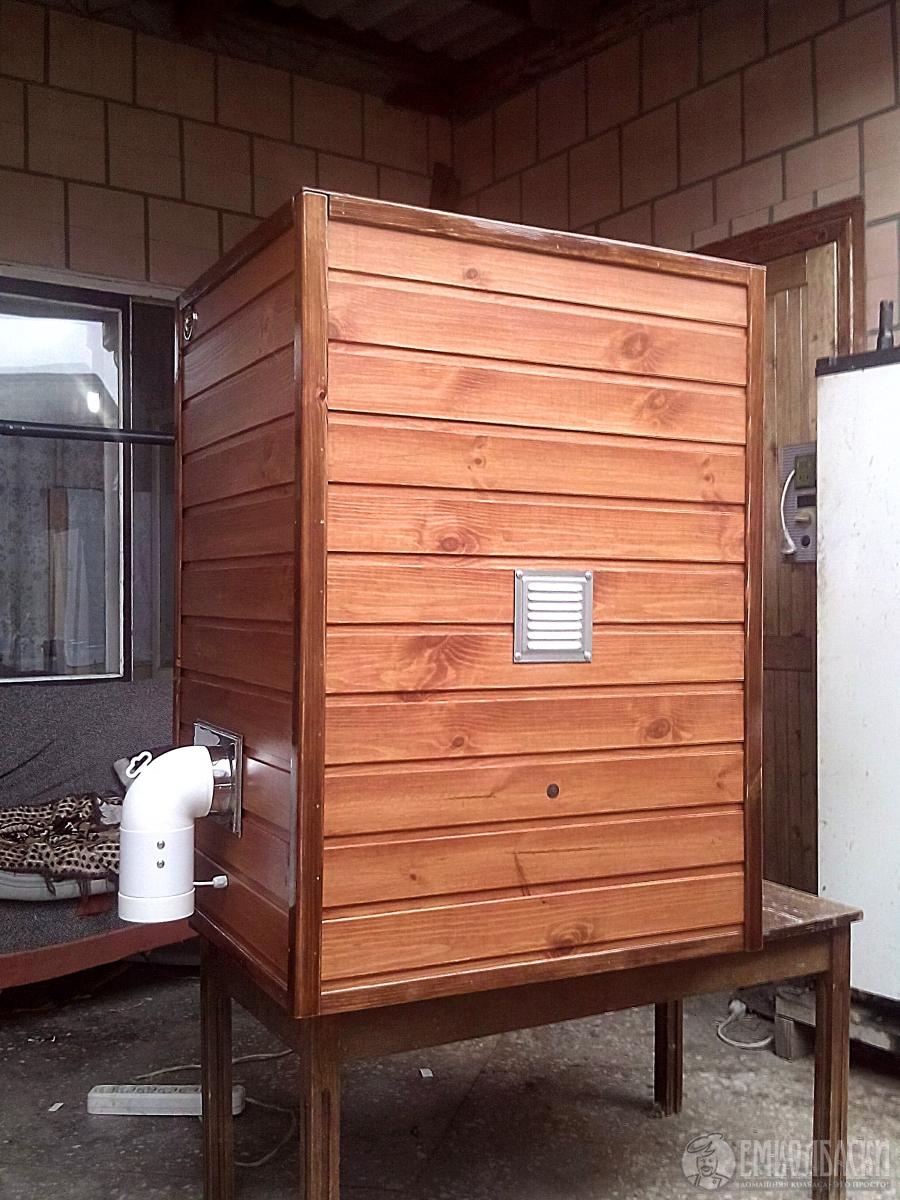

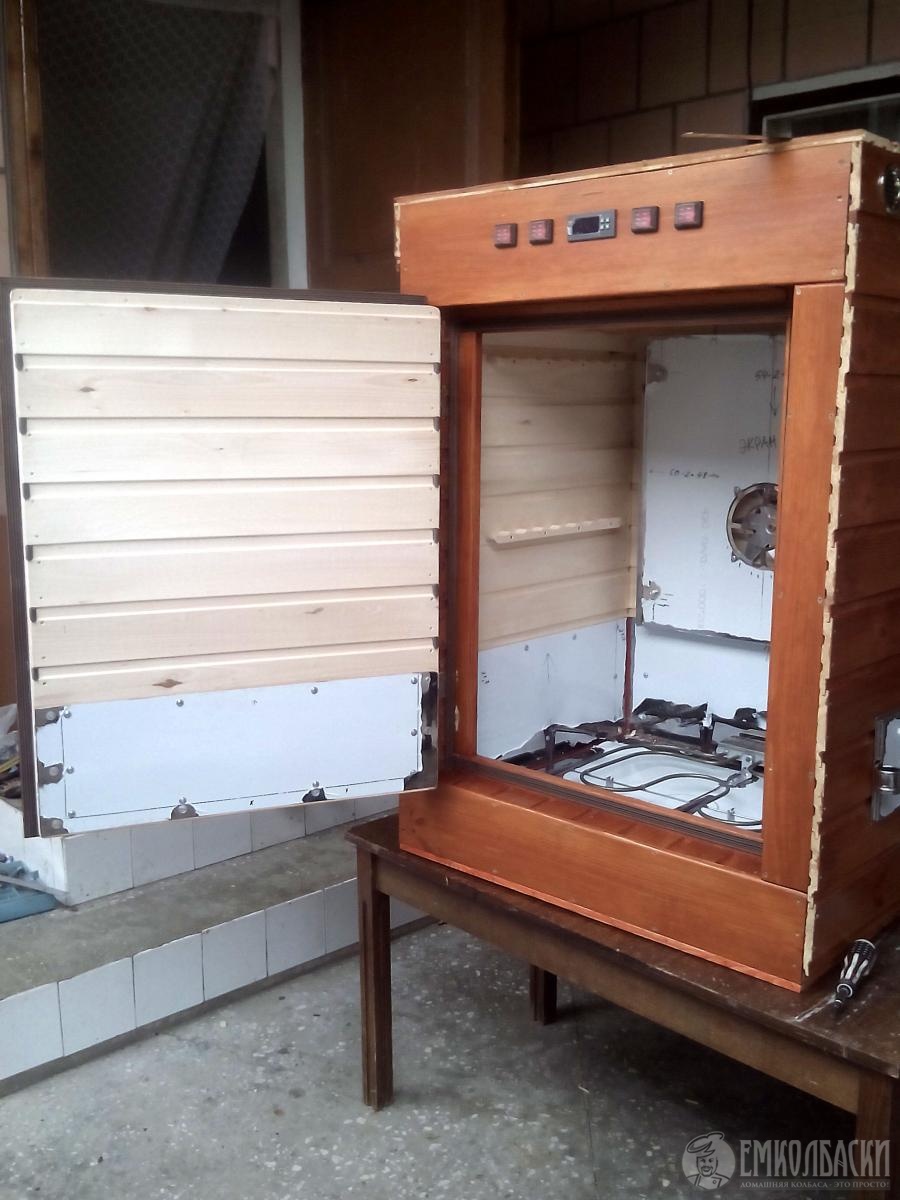

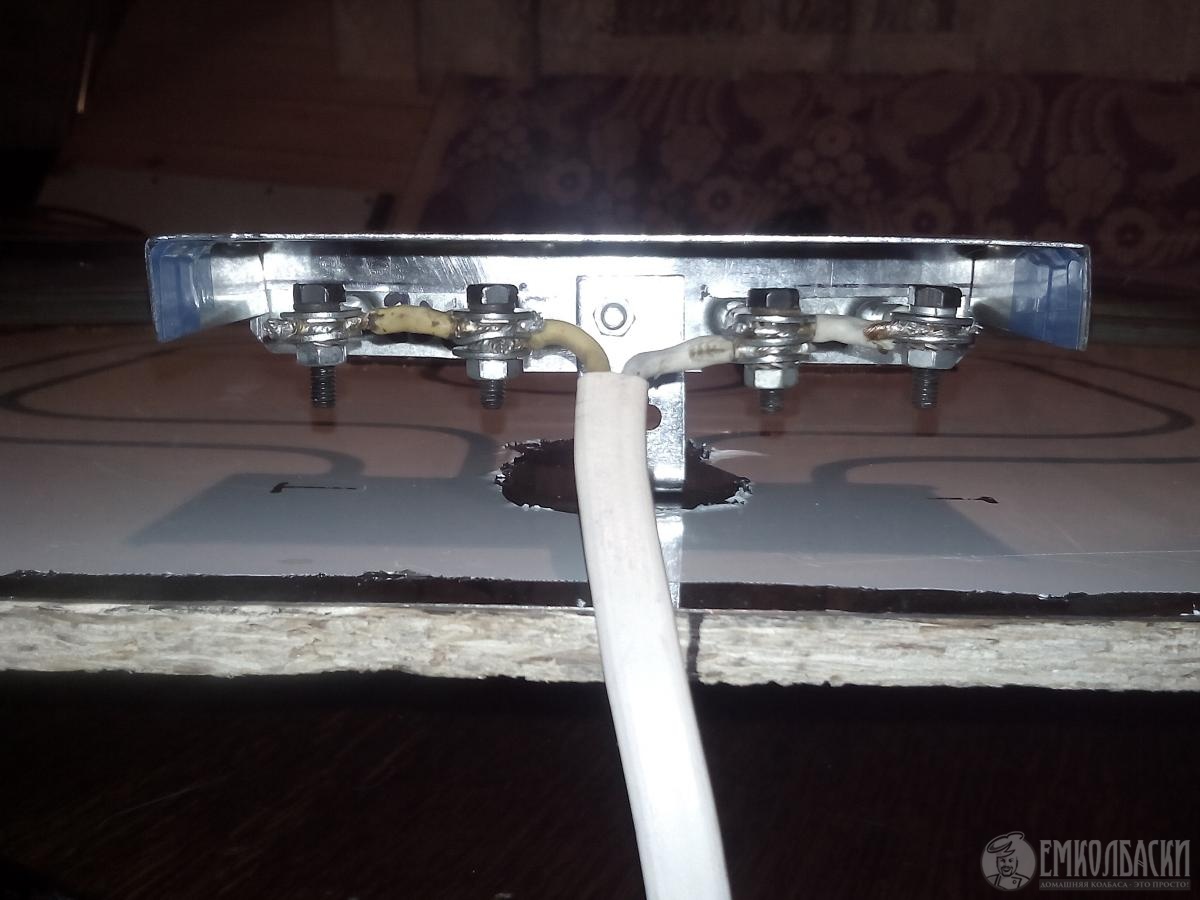

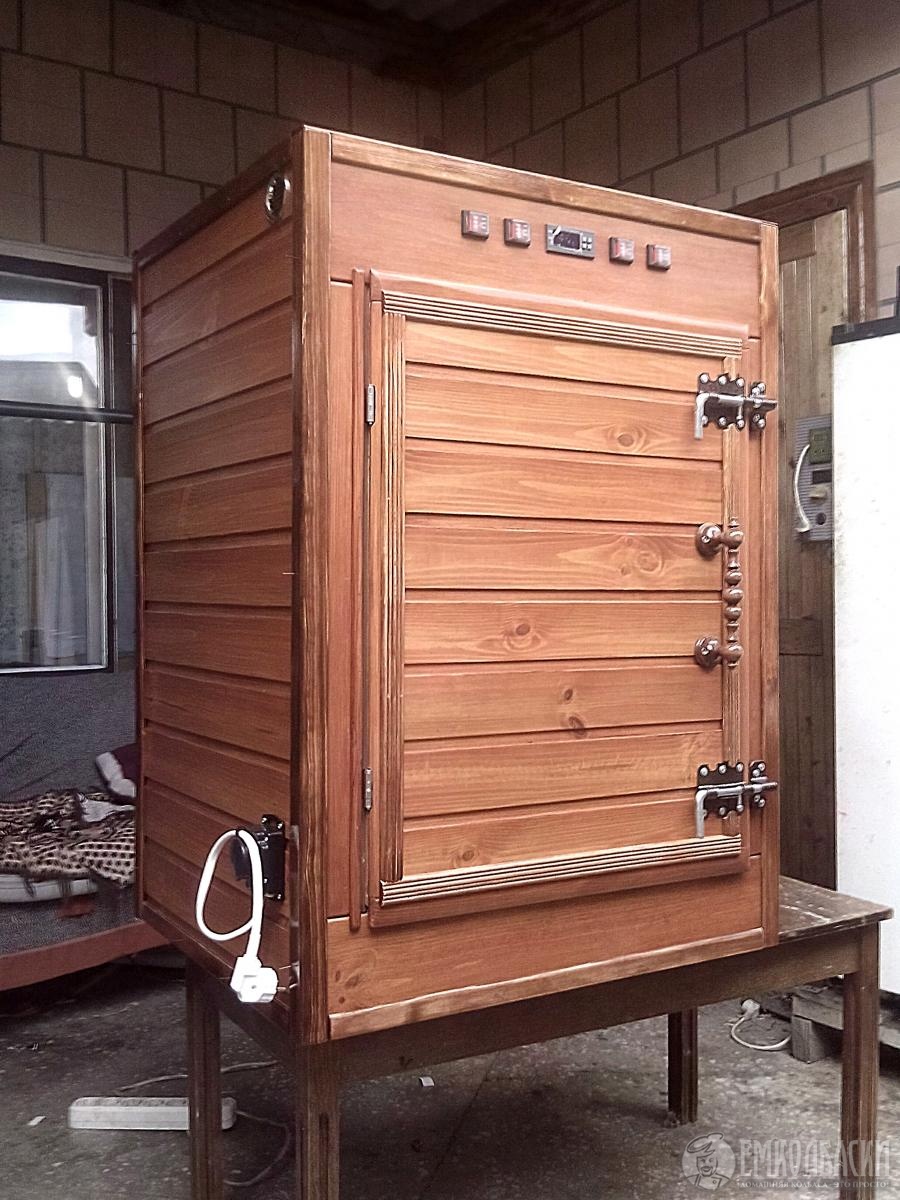

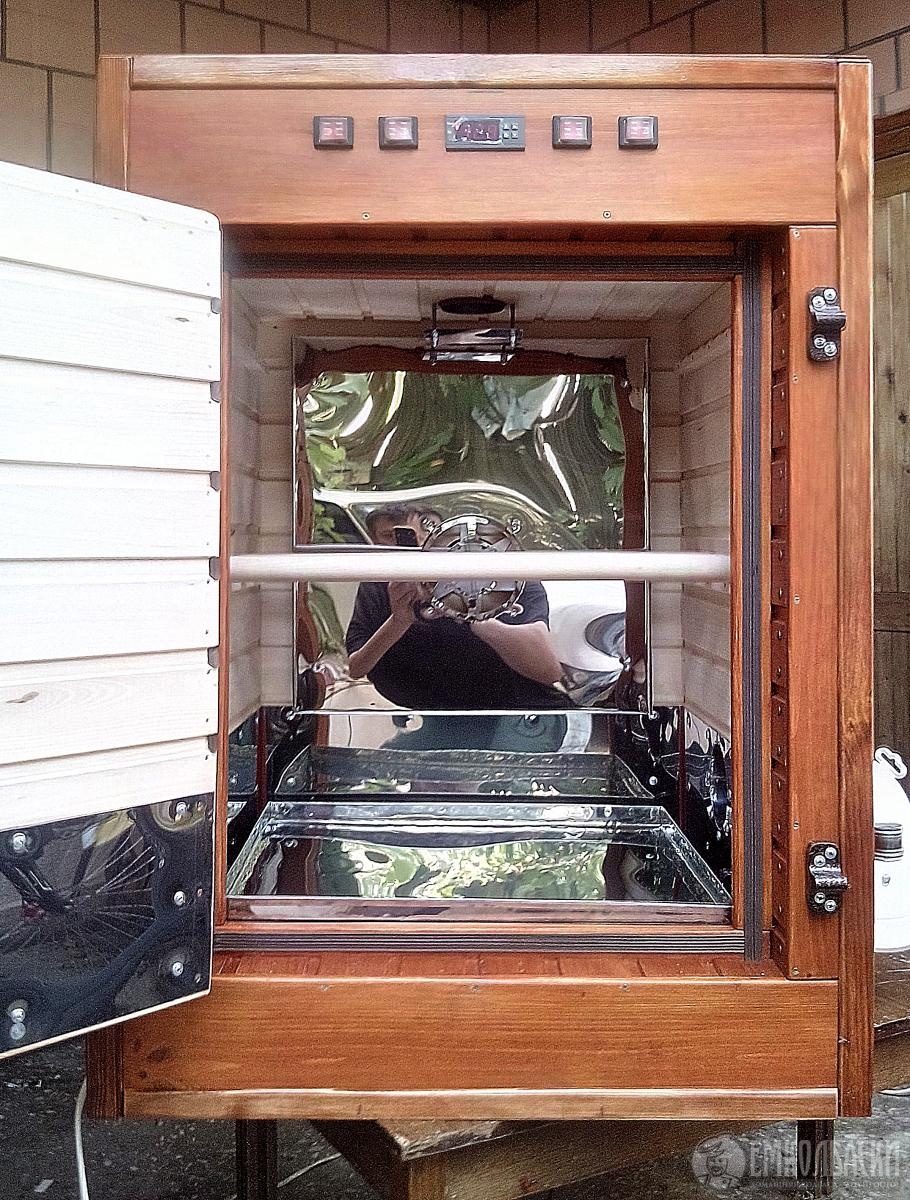

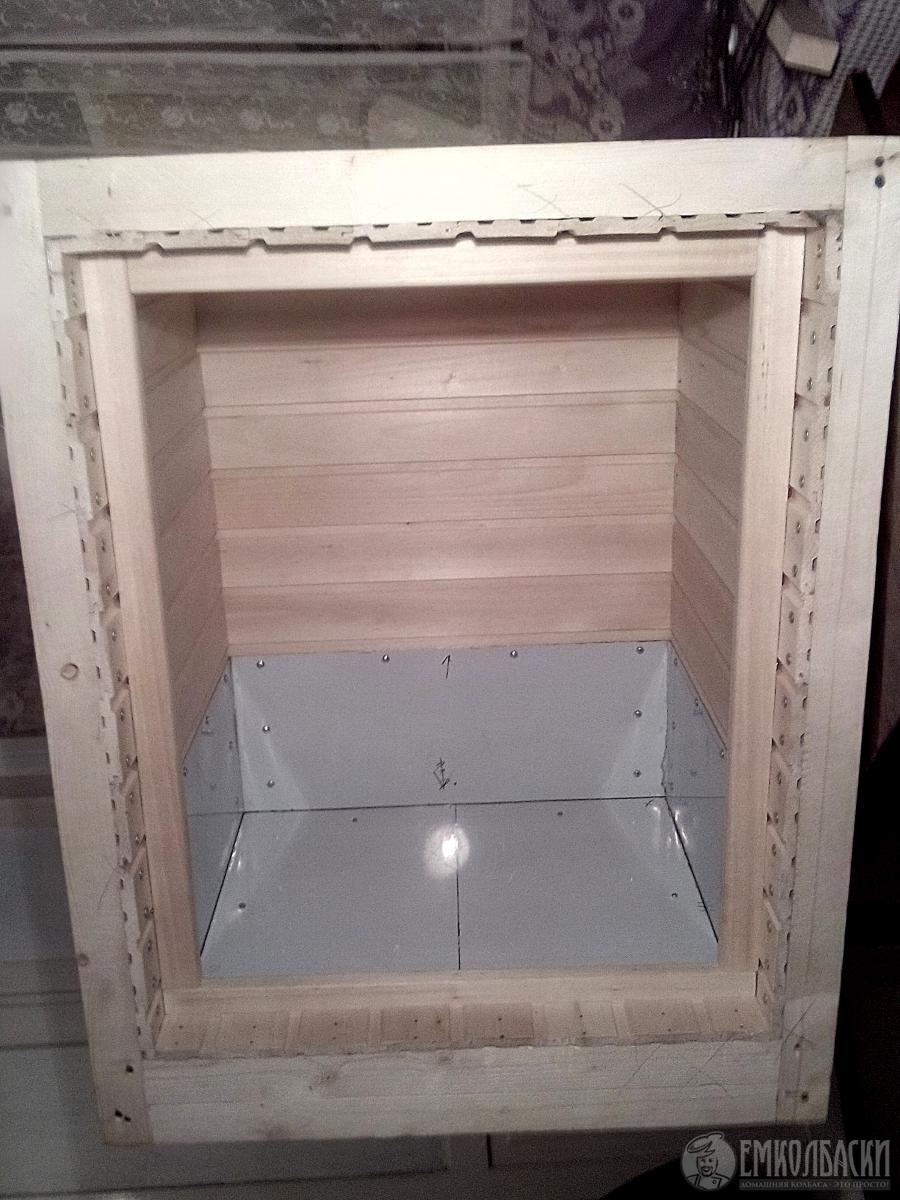

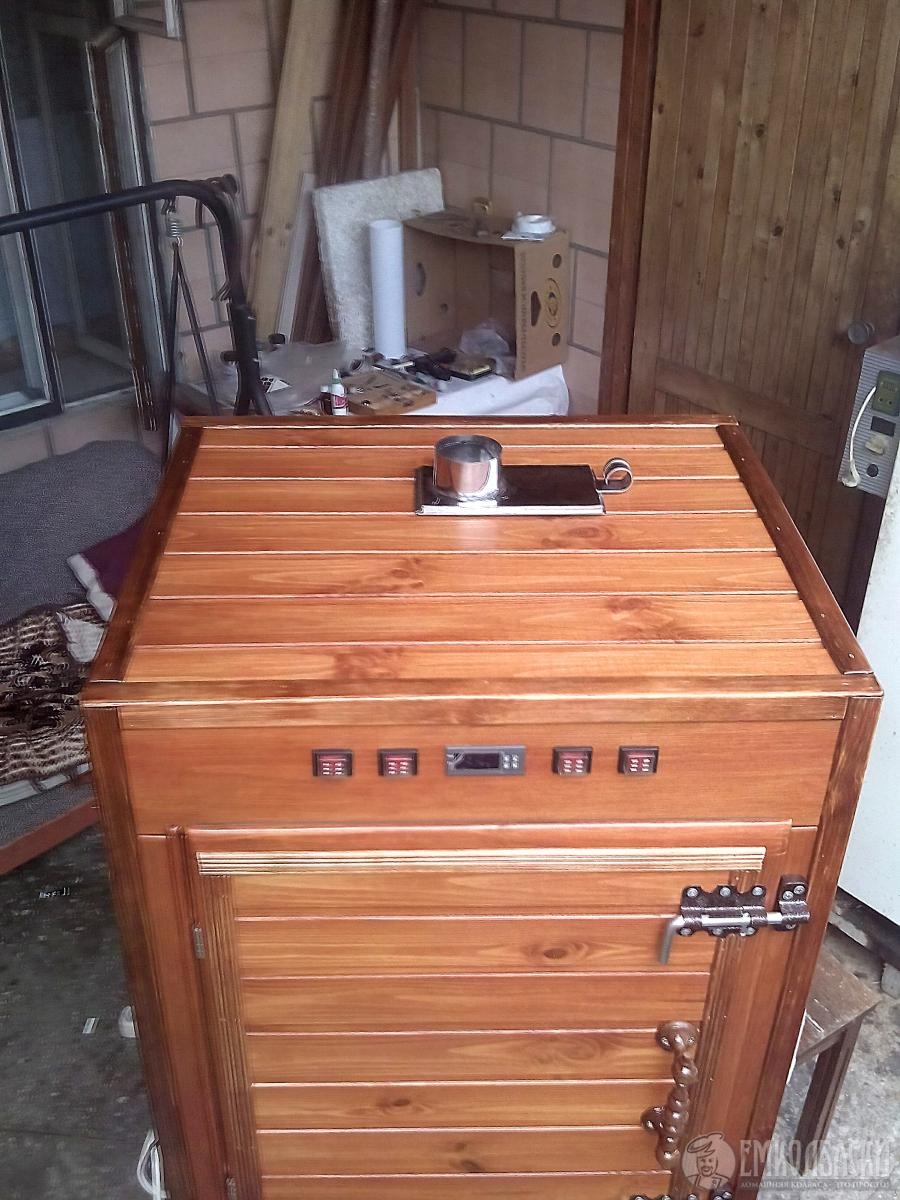

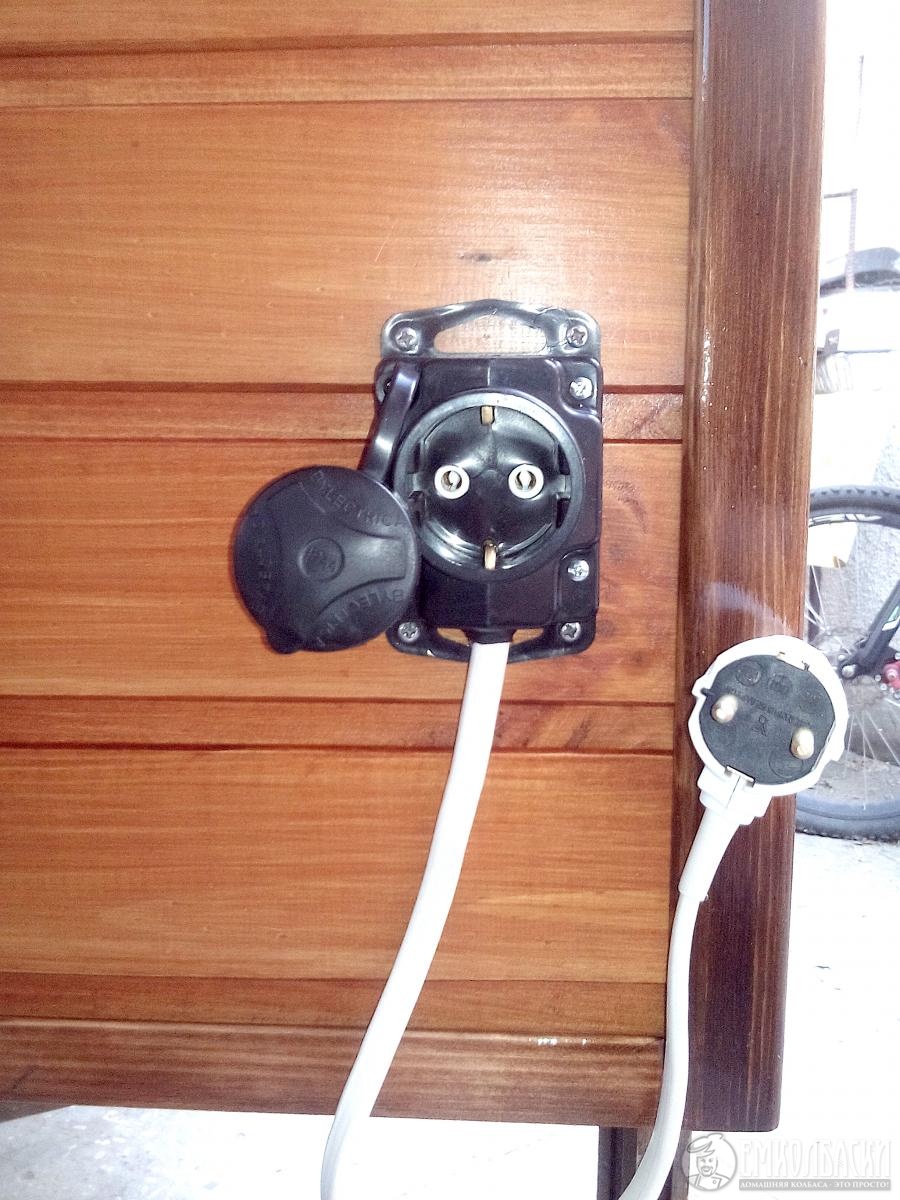

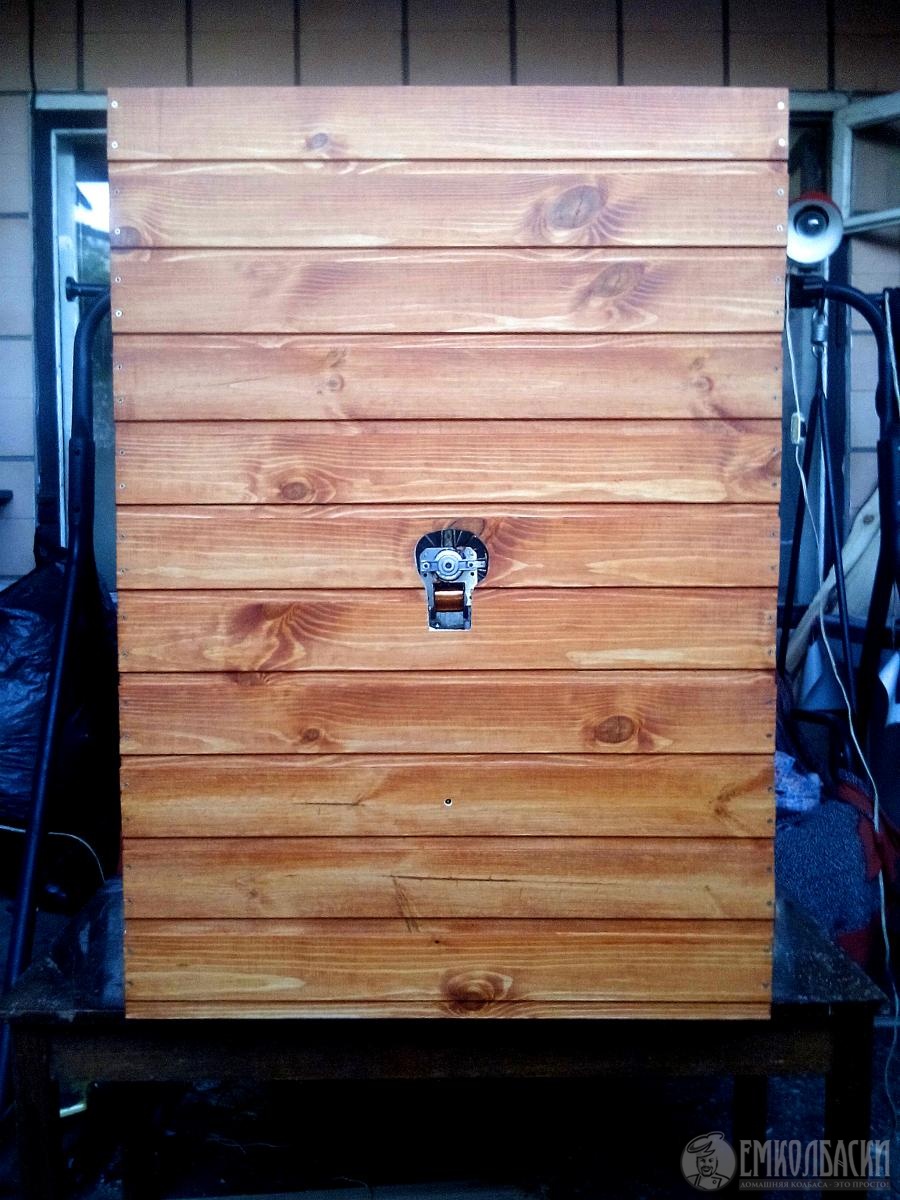

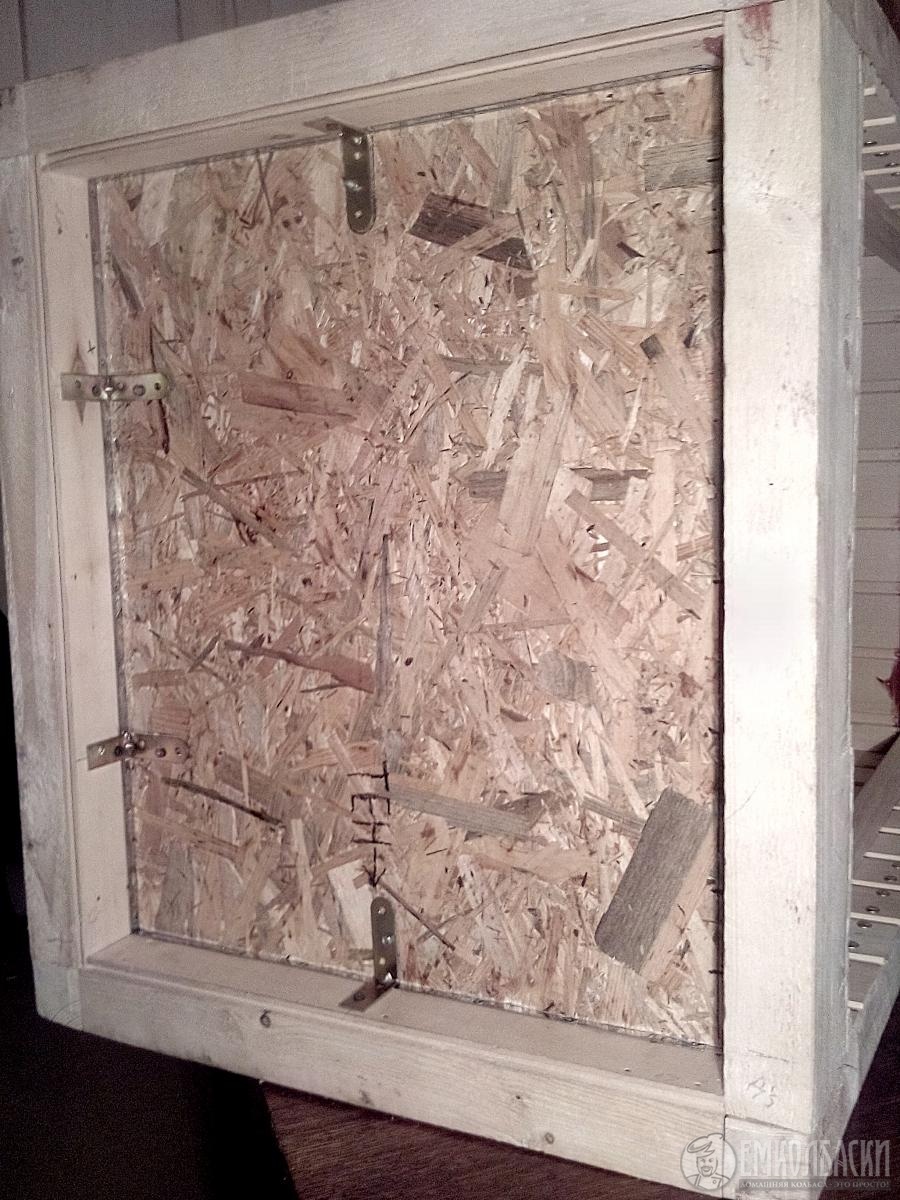

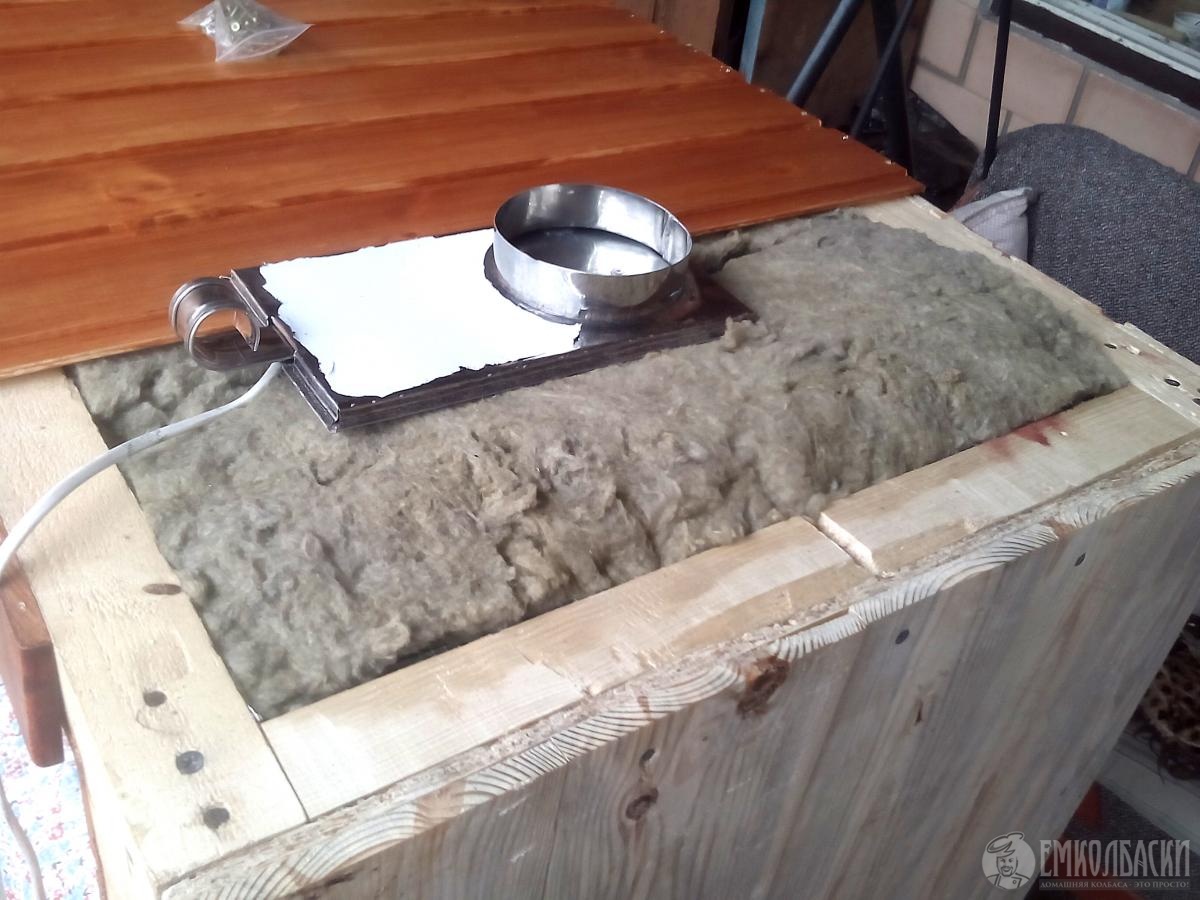

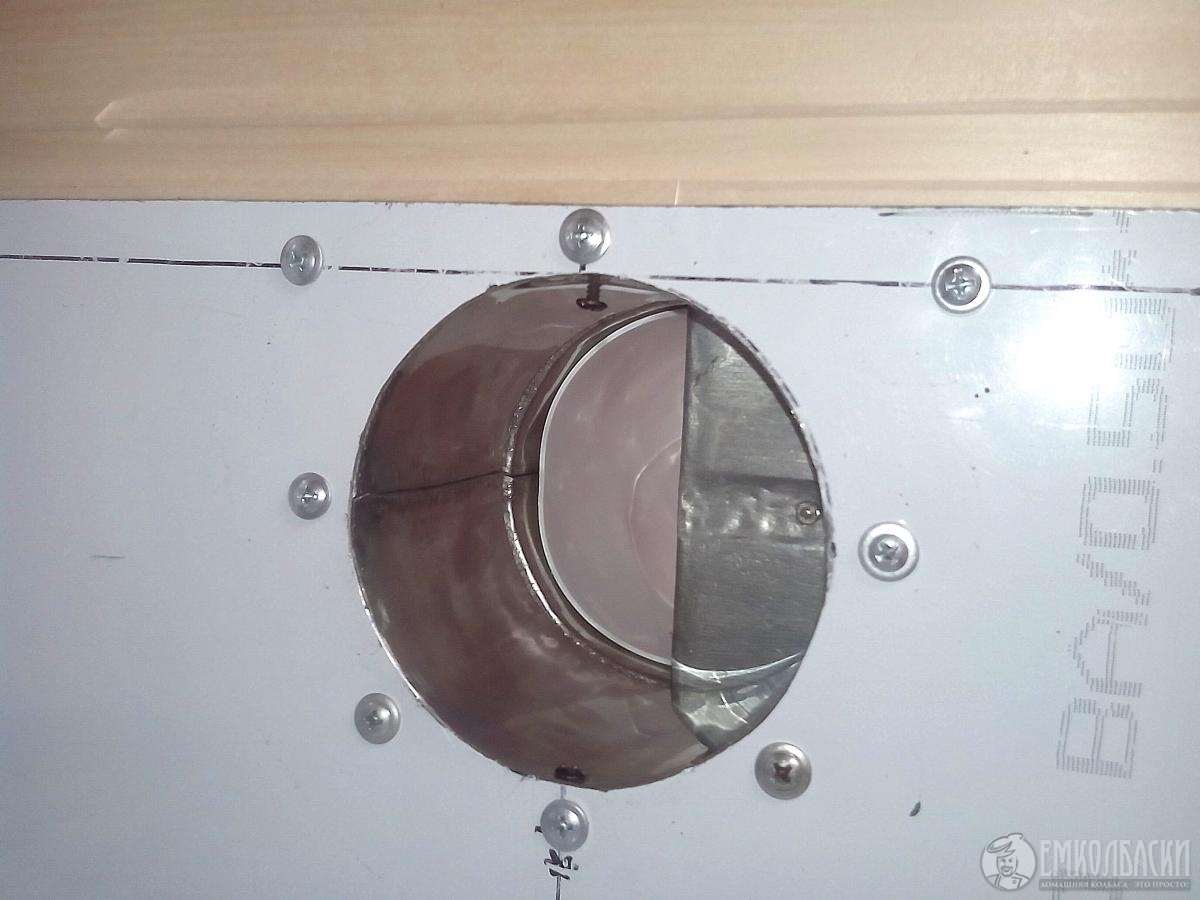

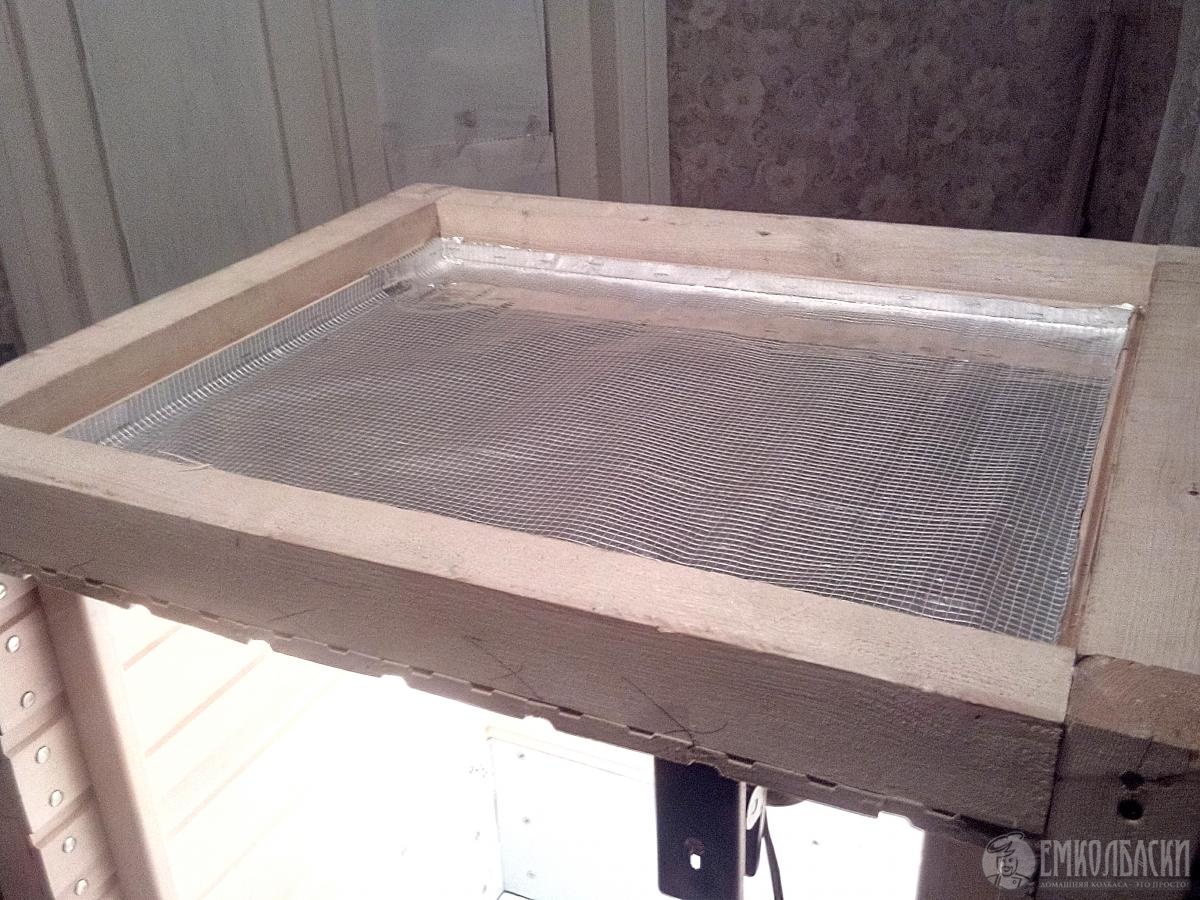

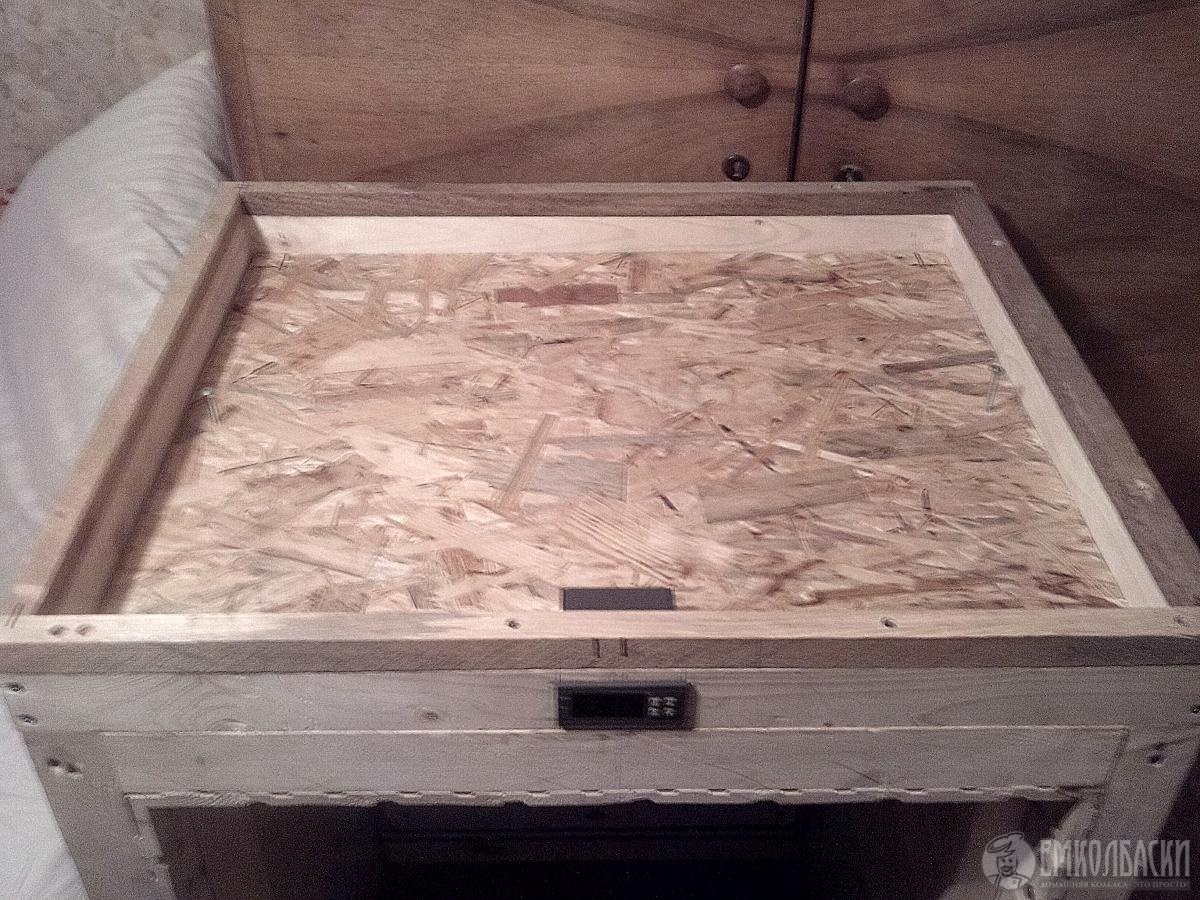

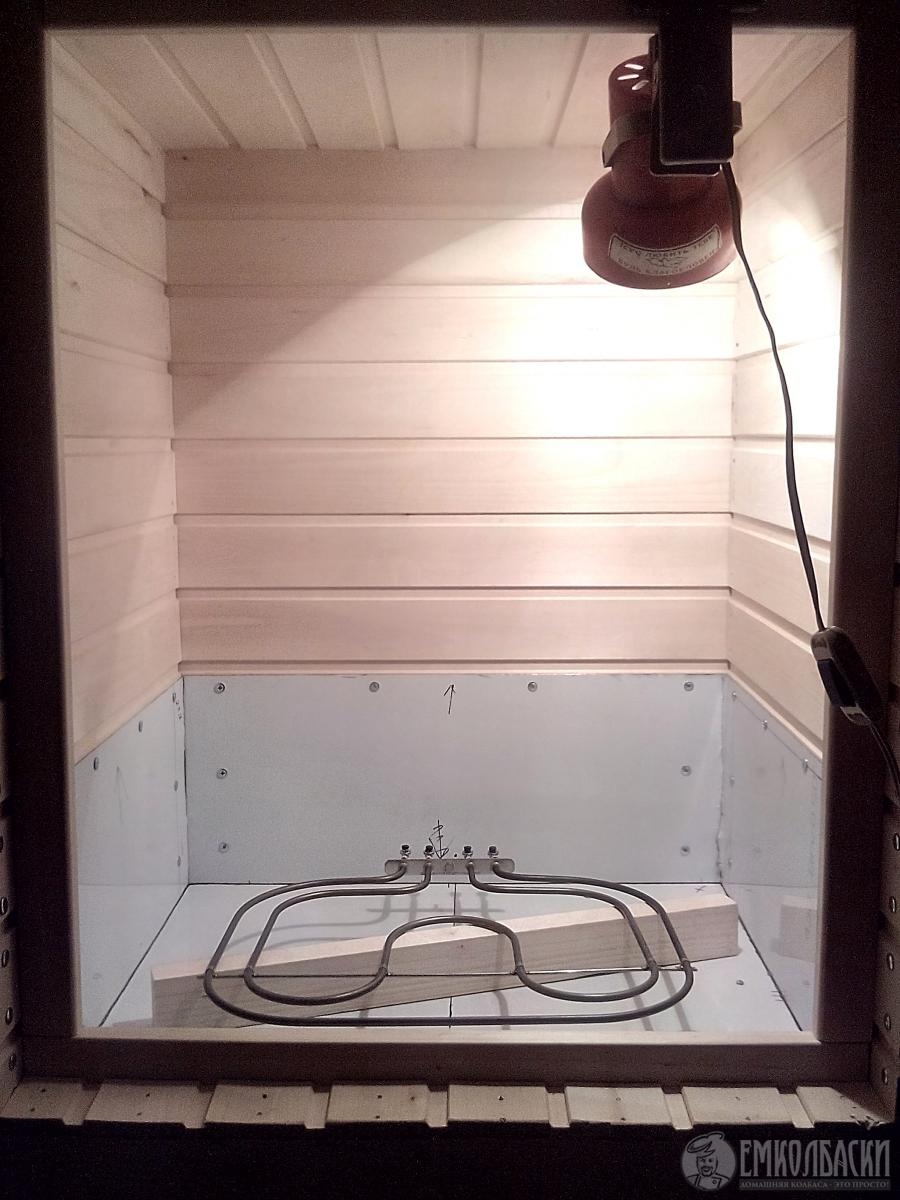

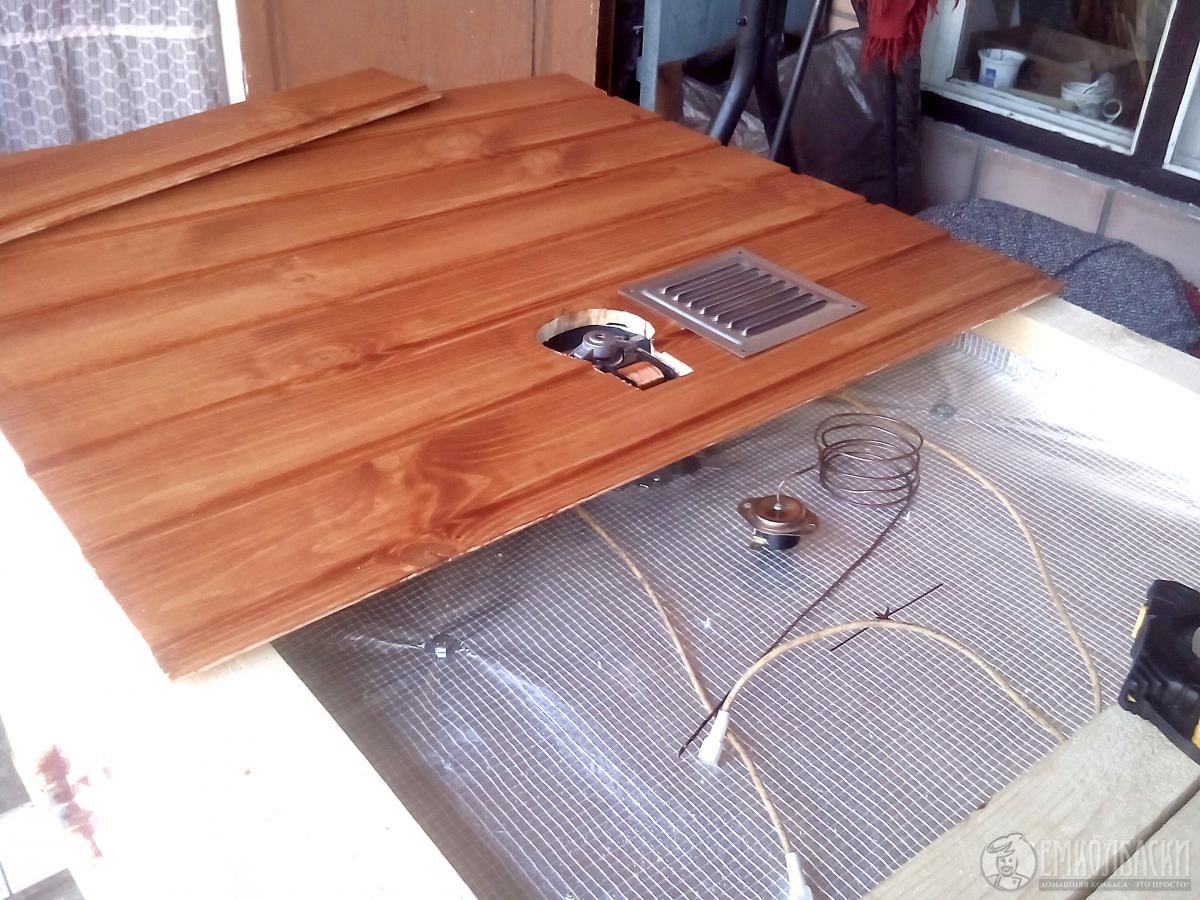

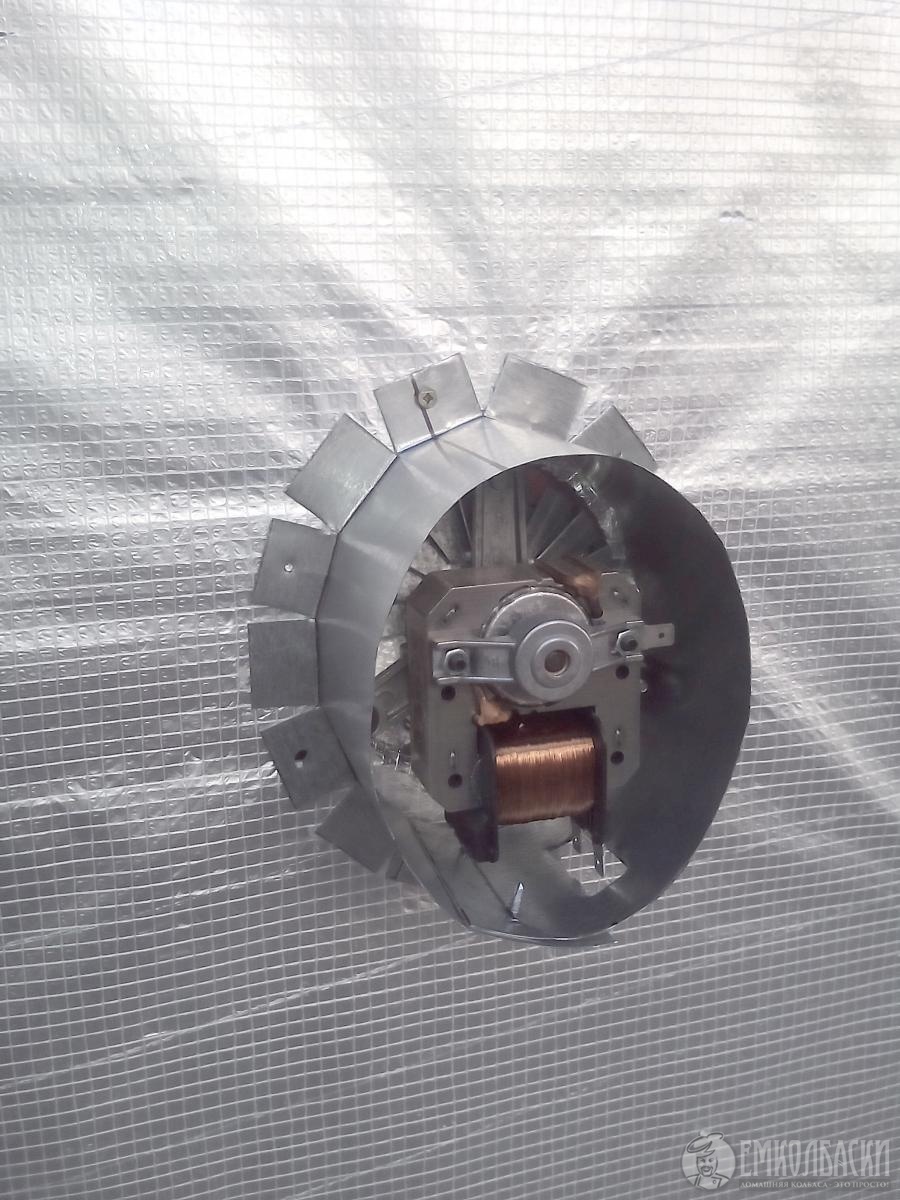

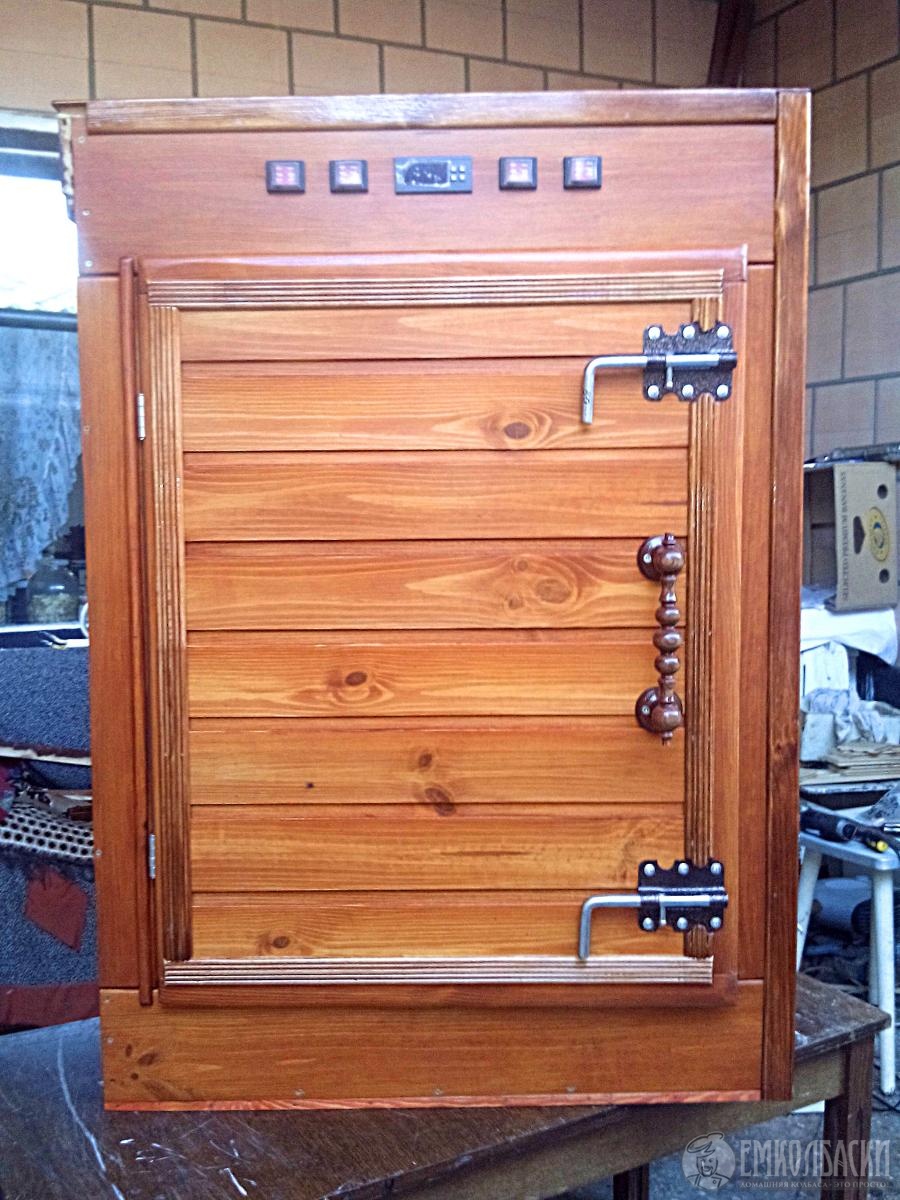

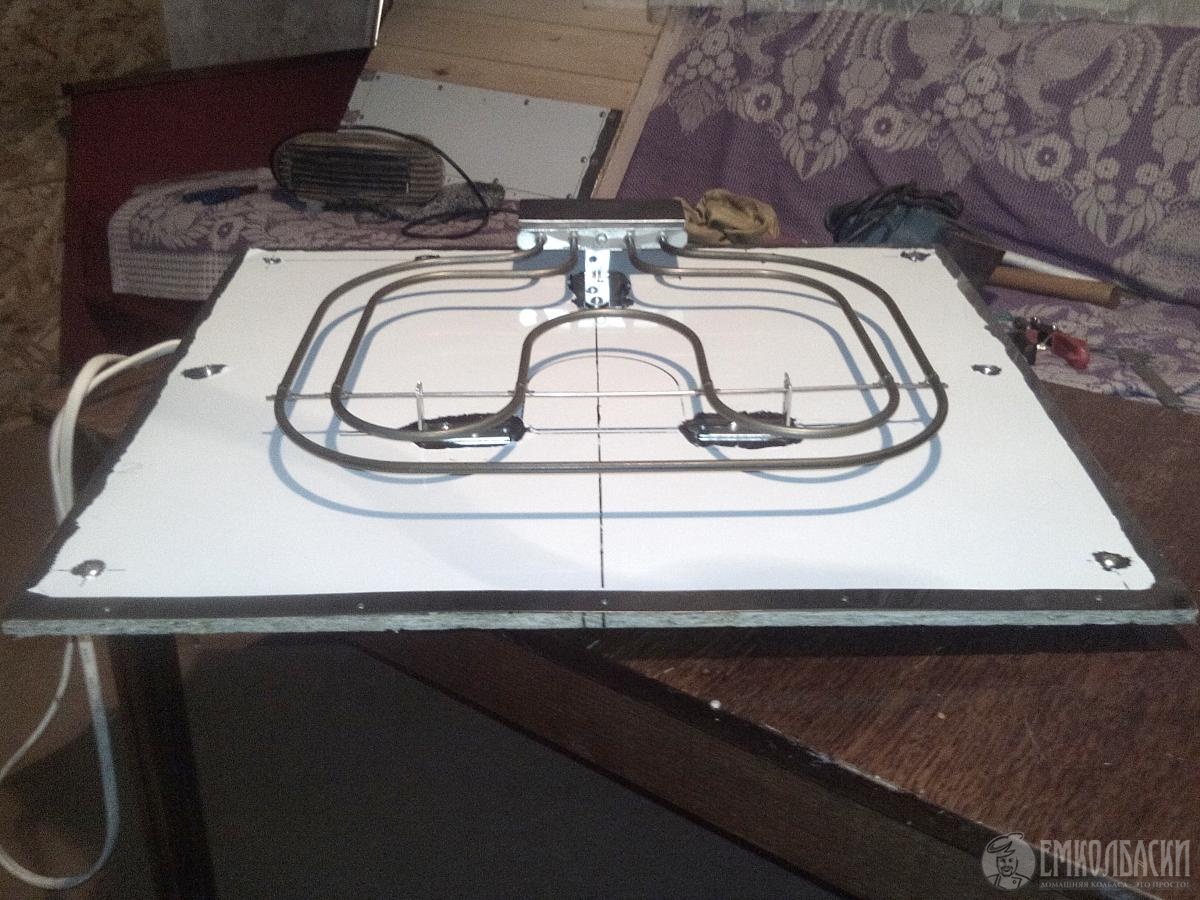

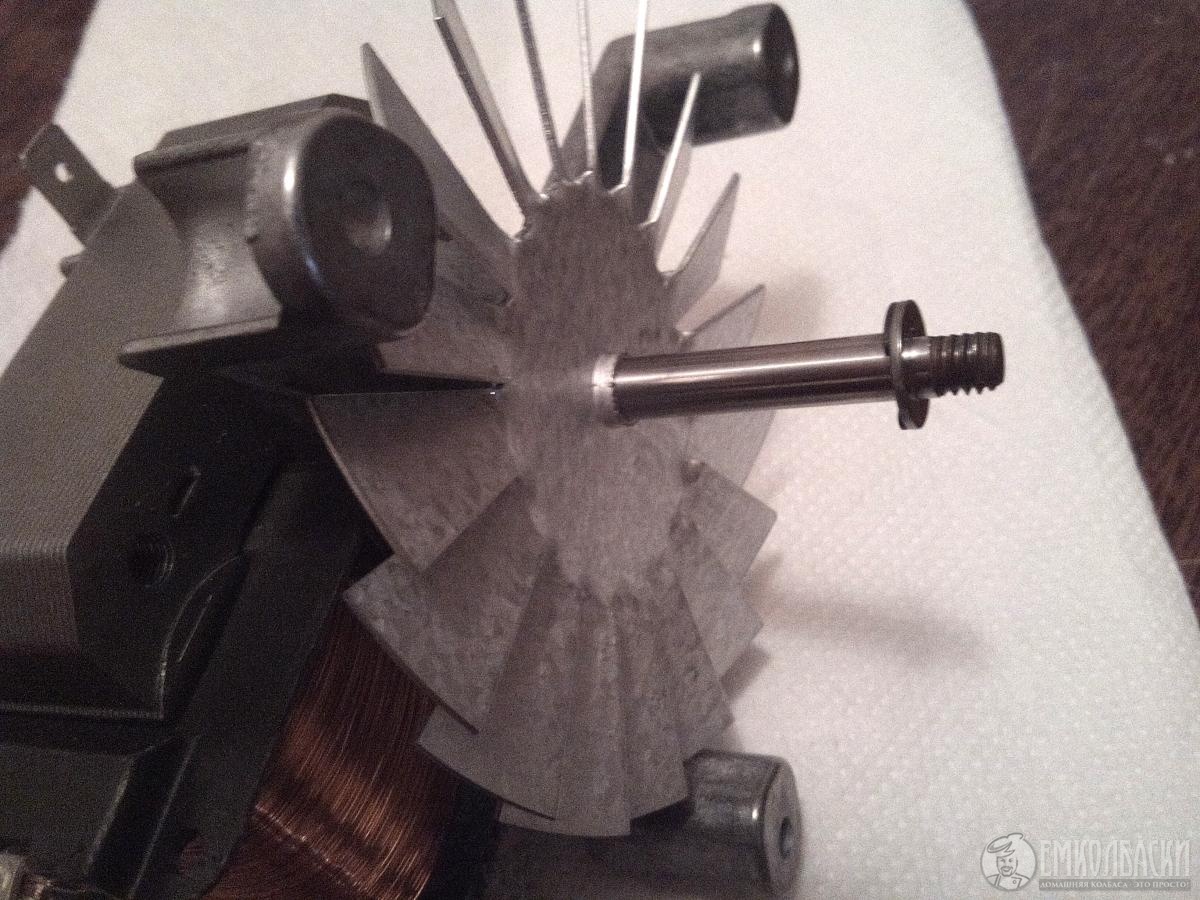

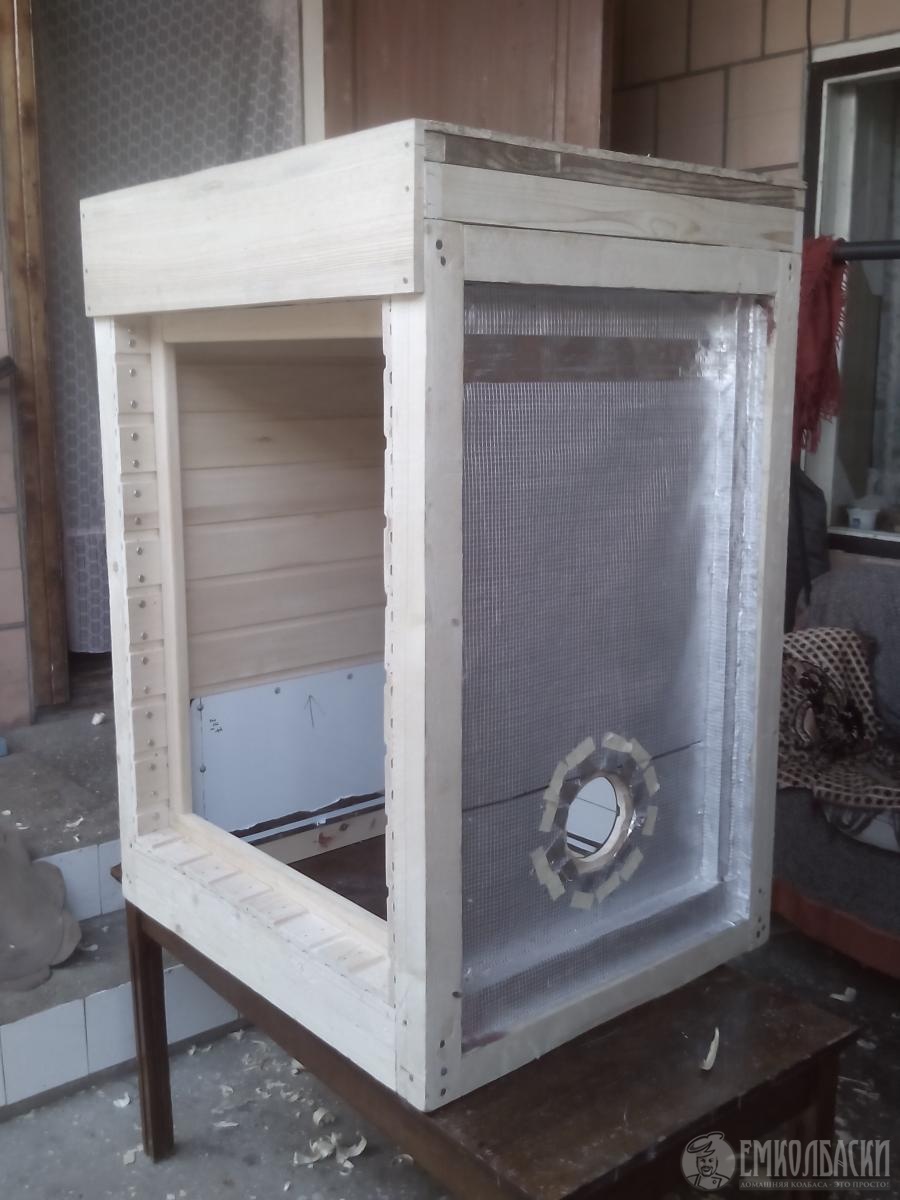

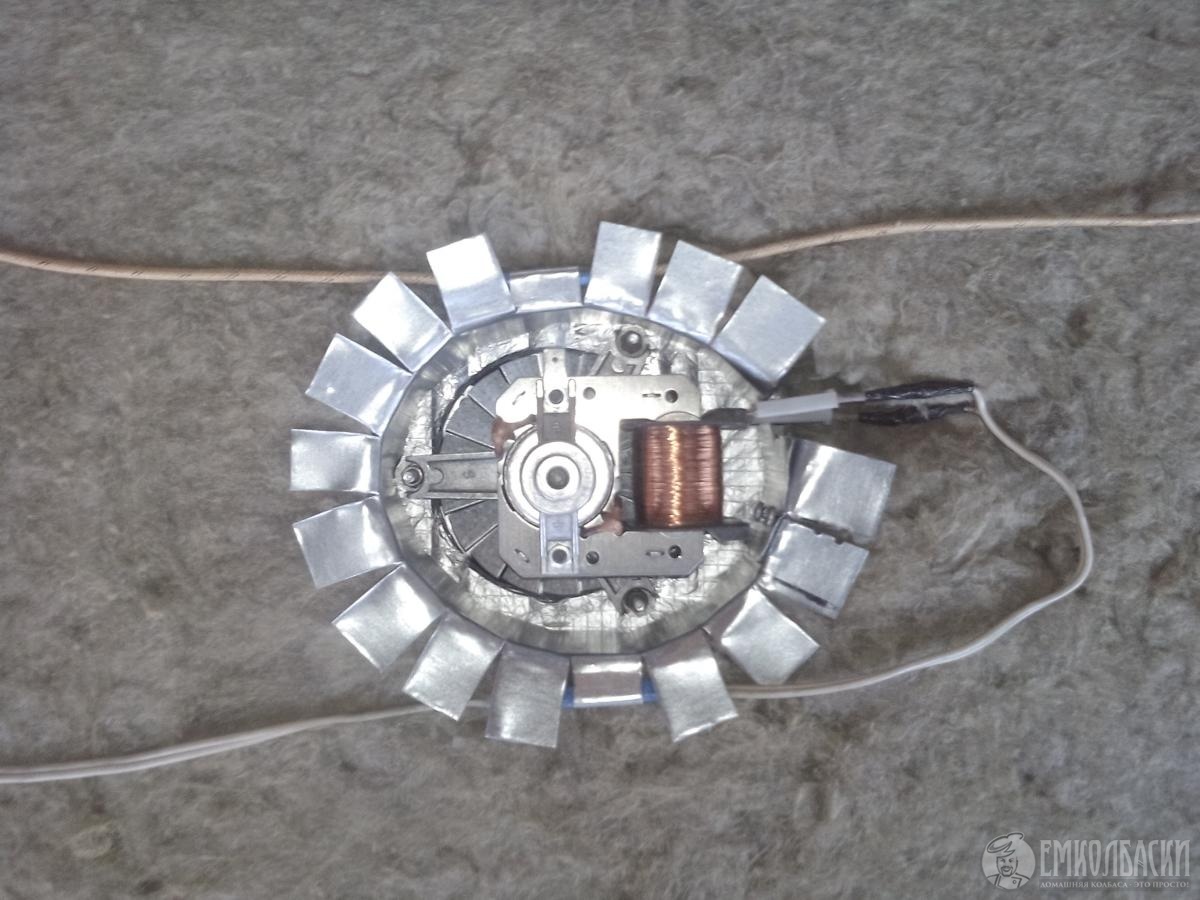

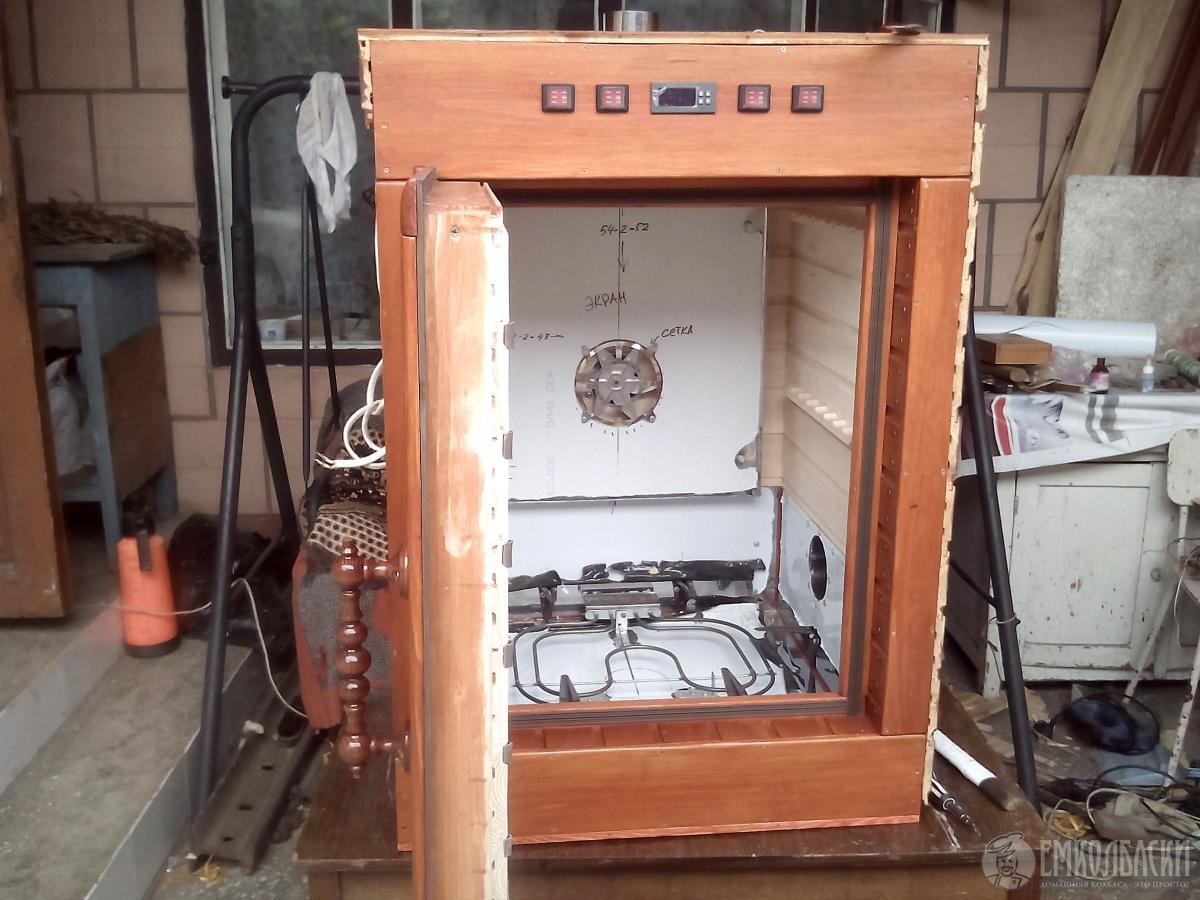

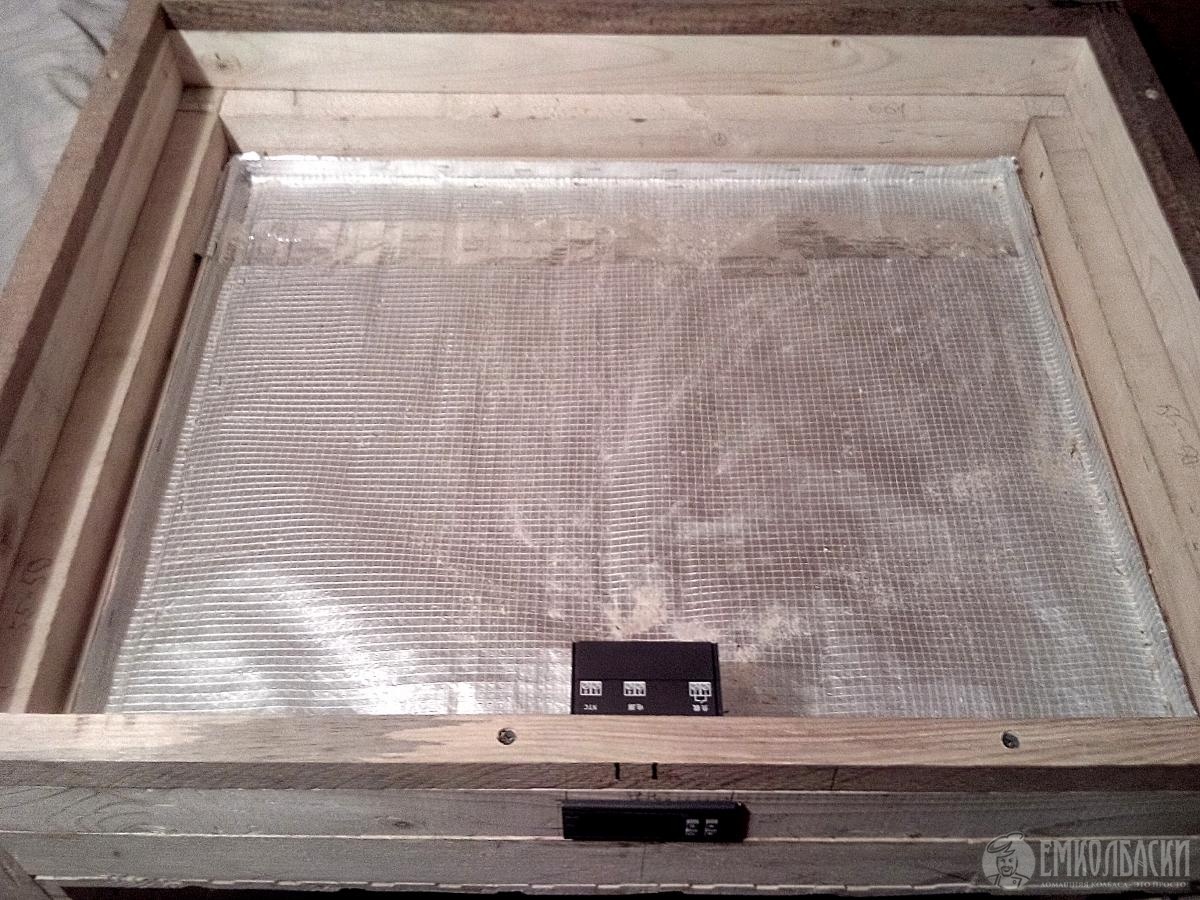

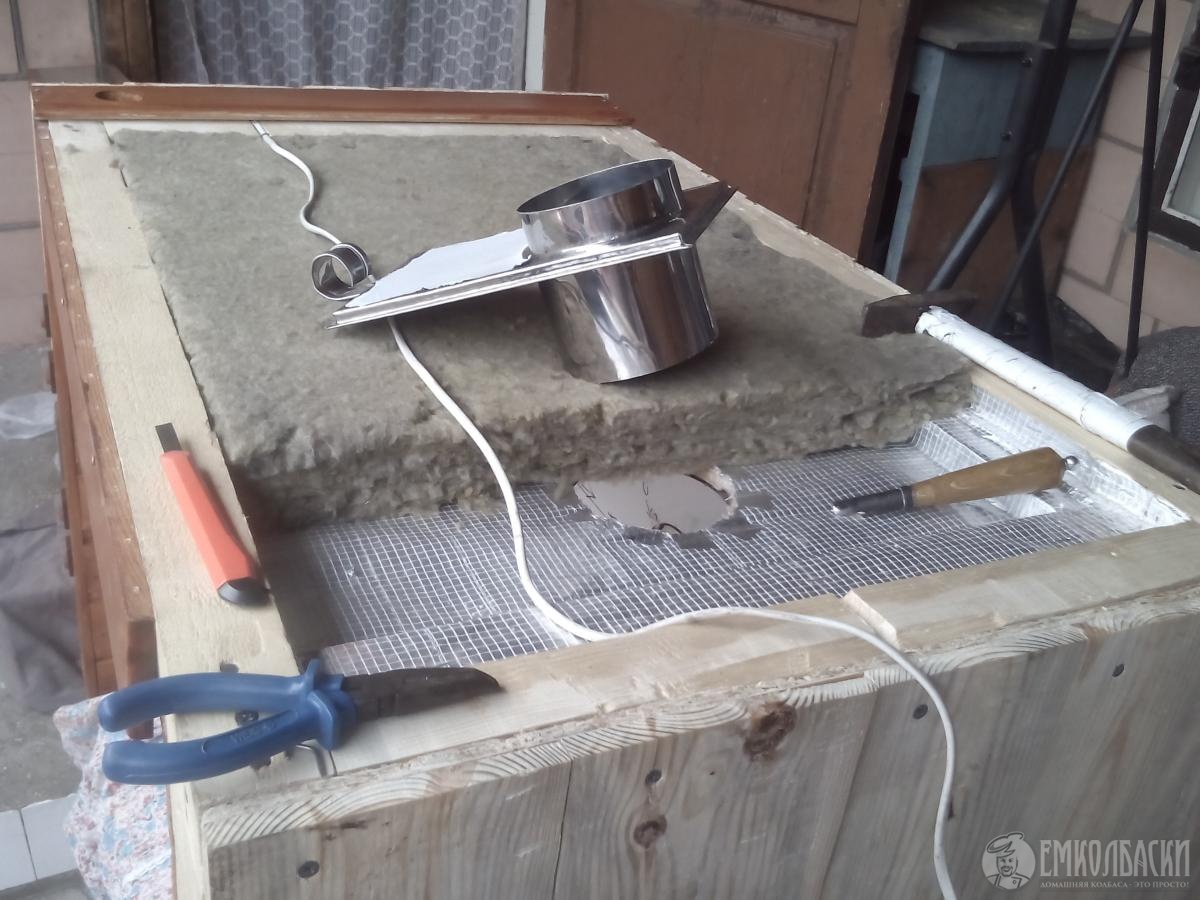

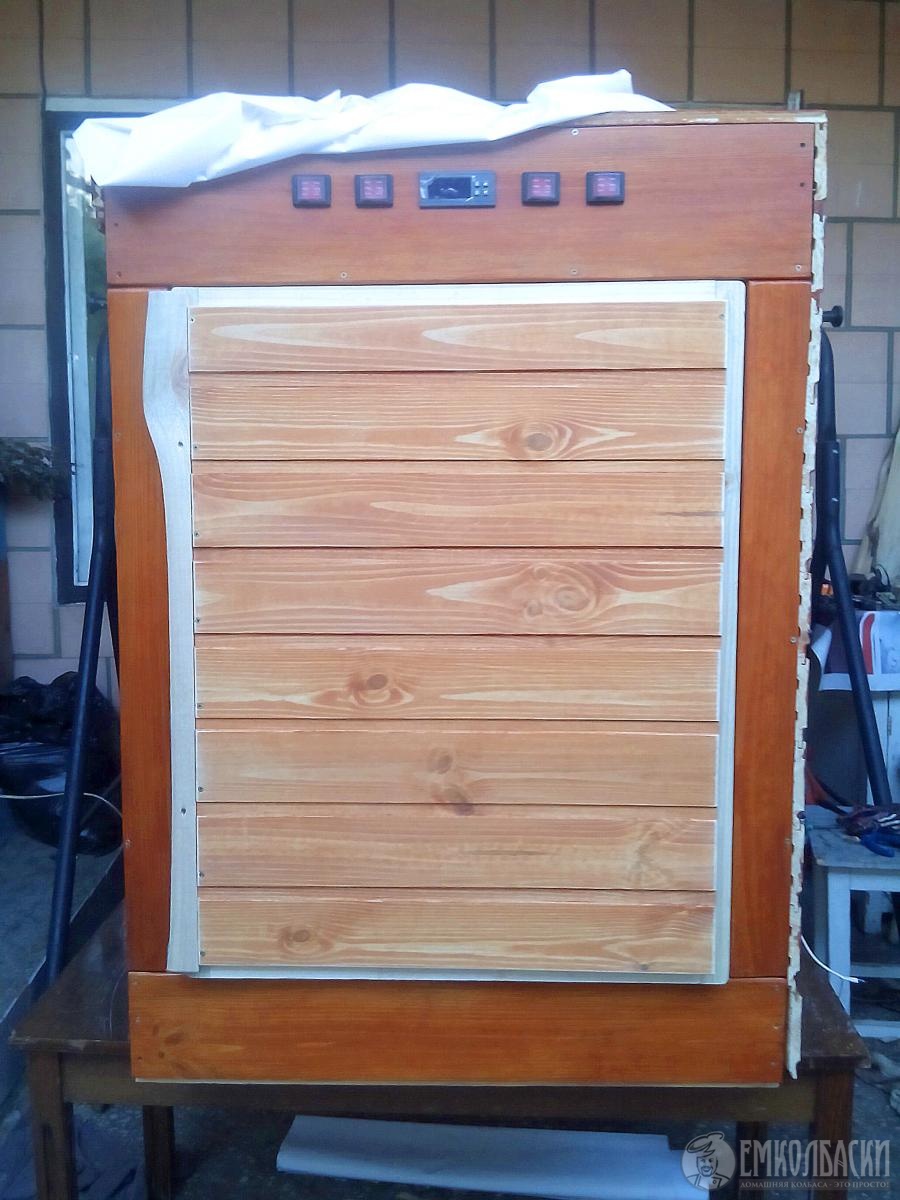

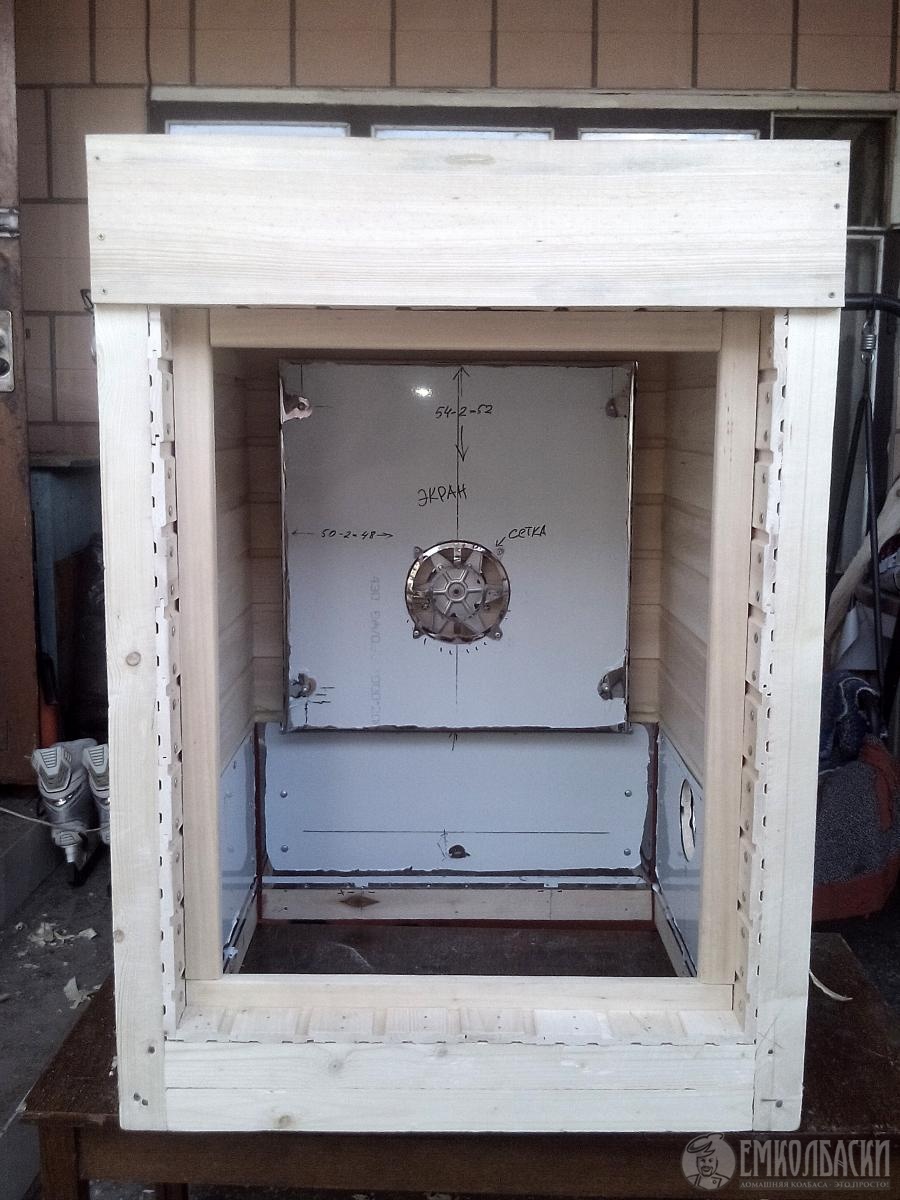

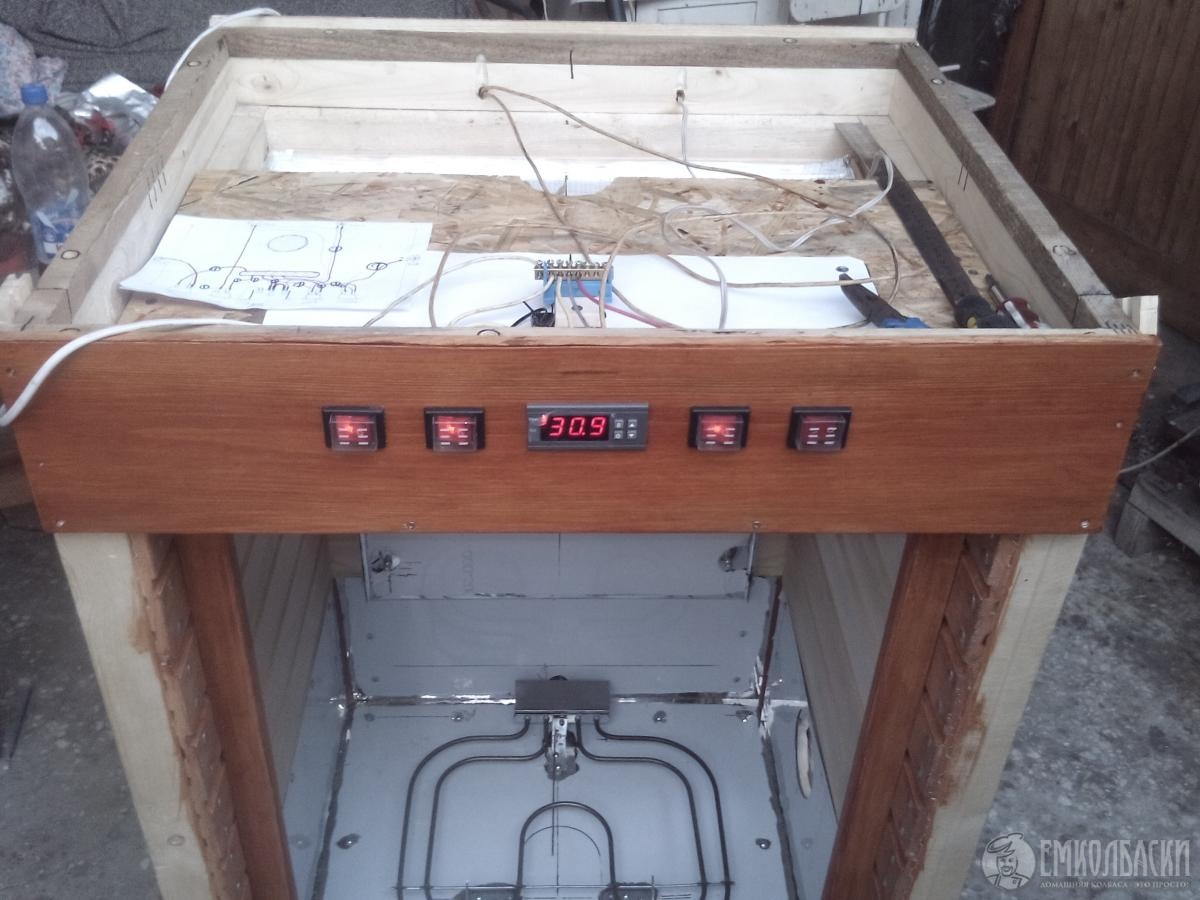

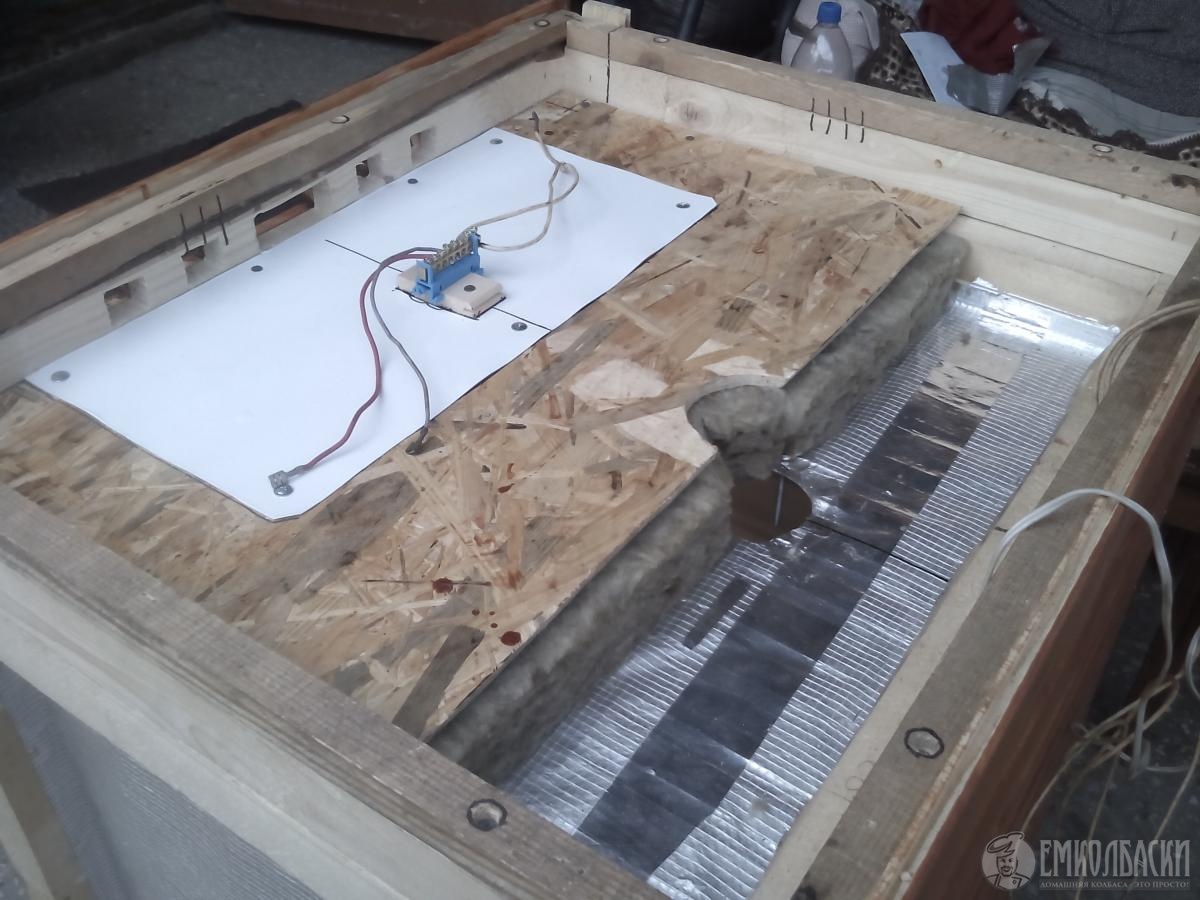

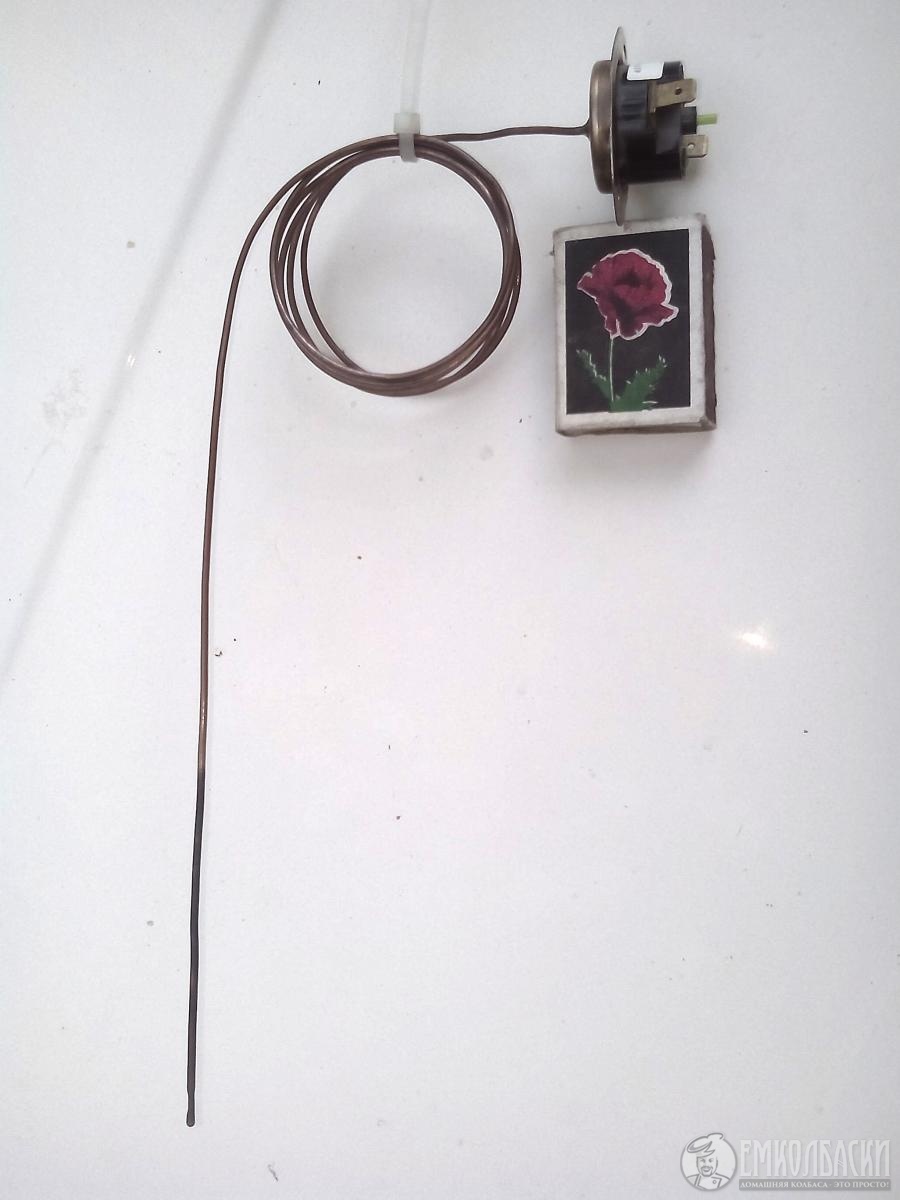

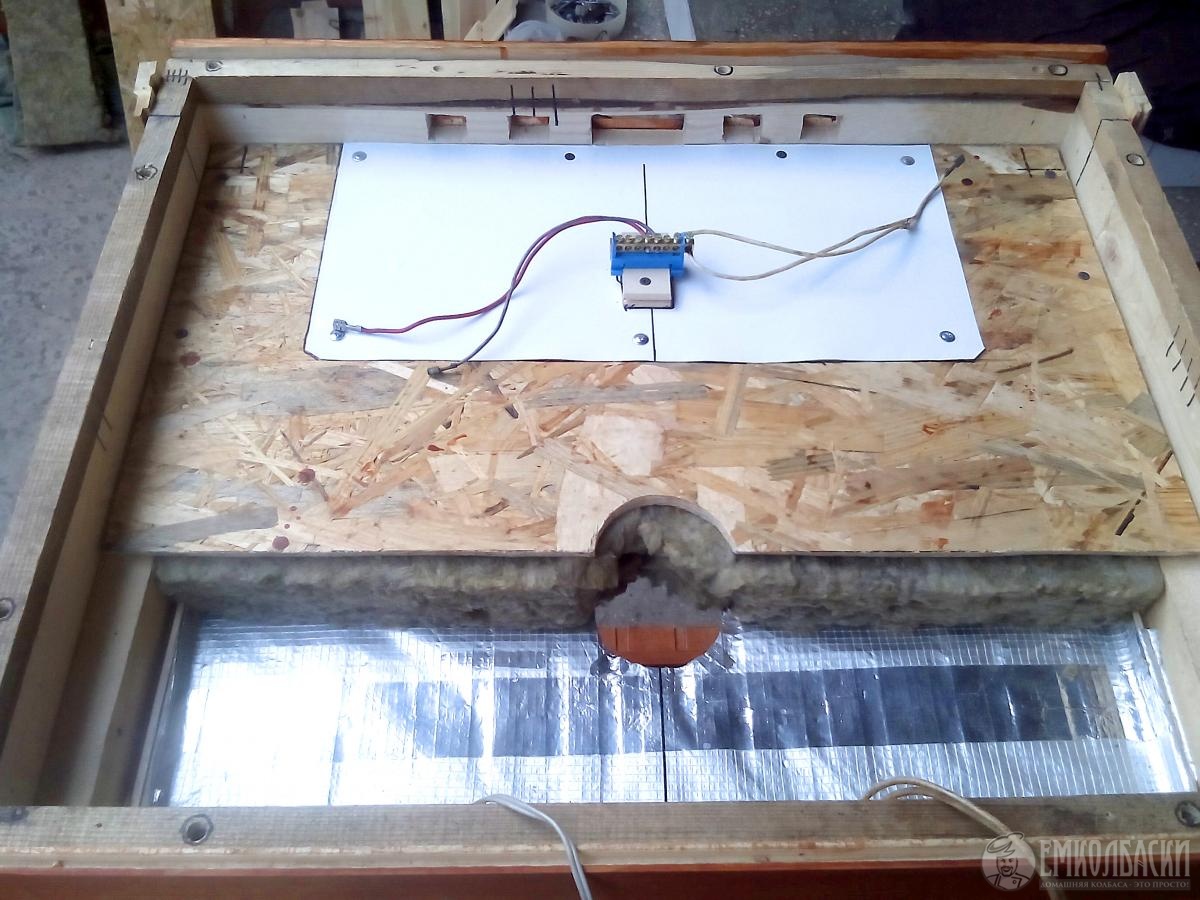

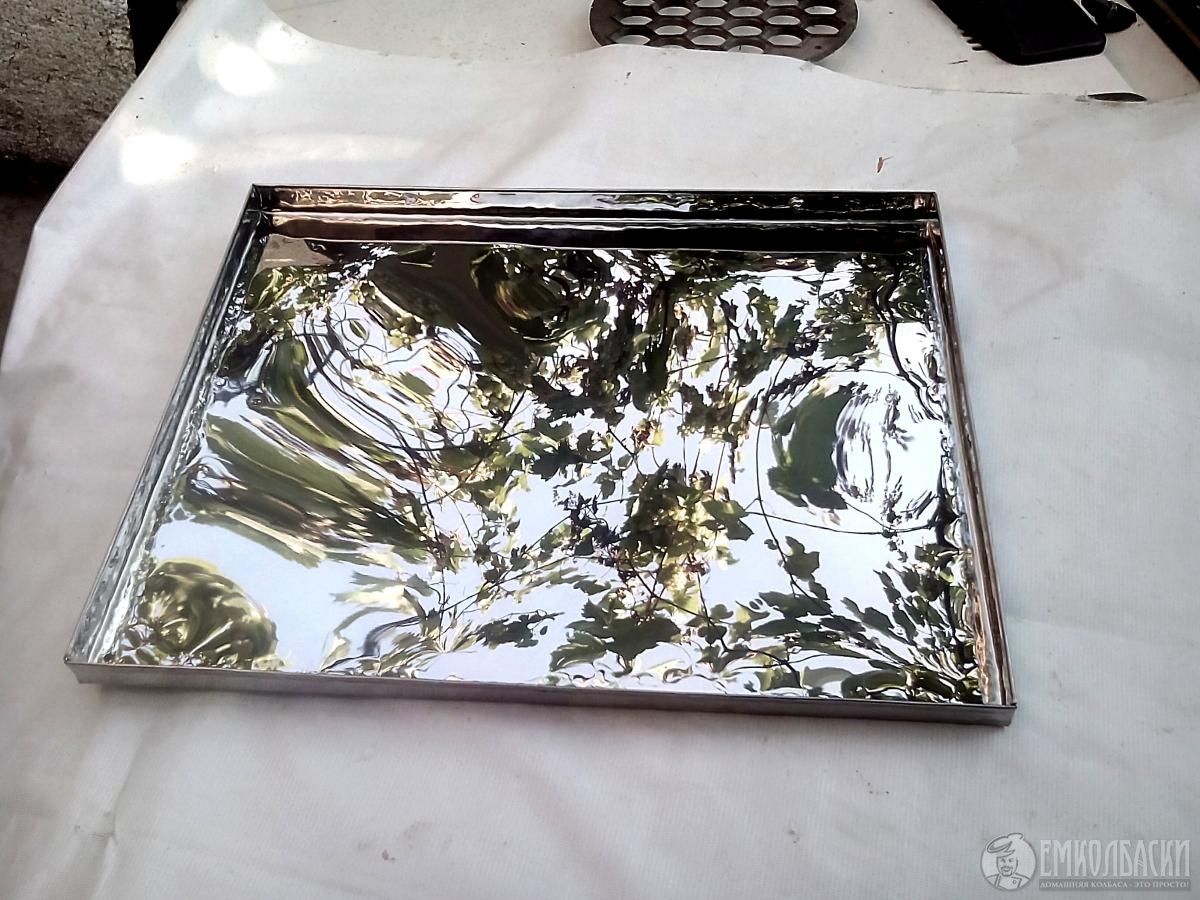

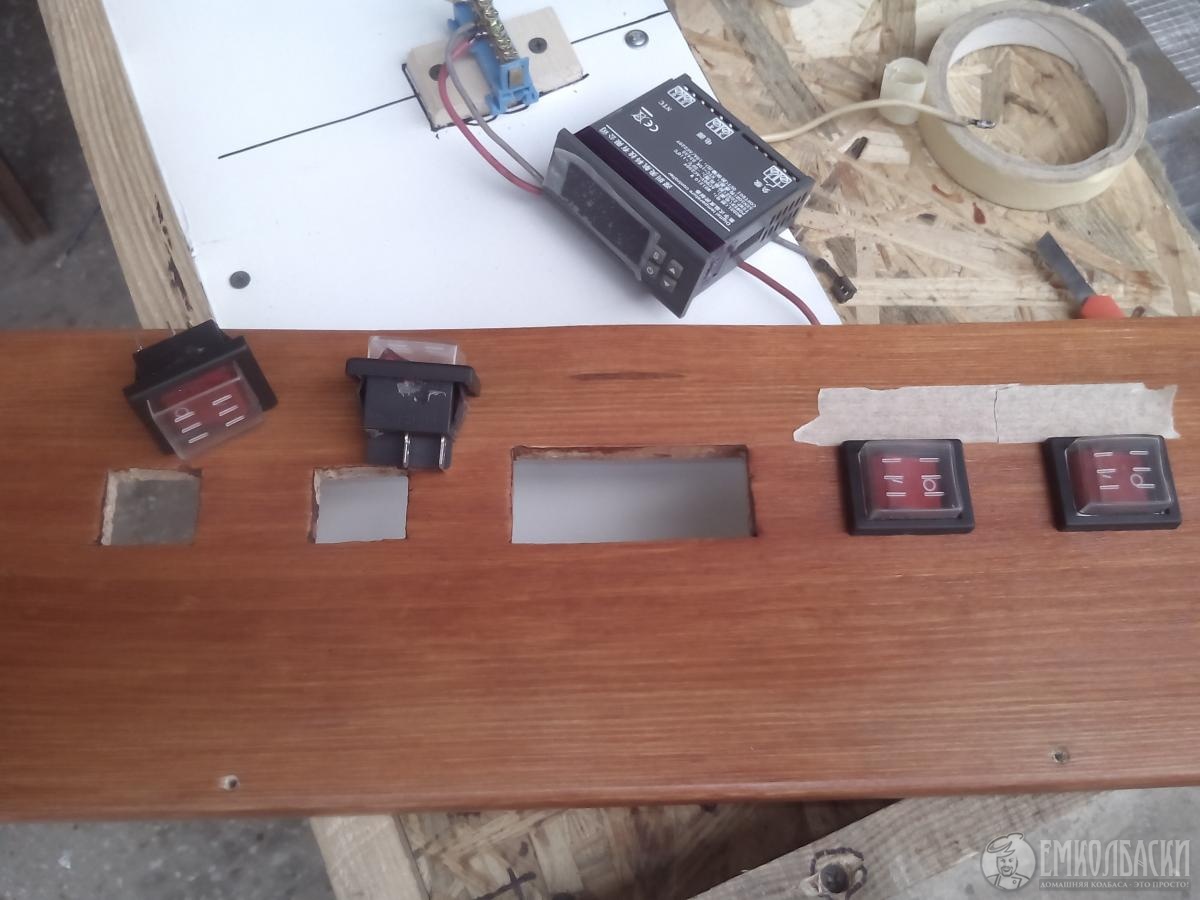

...Вот и я доделал свою коптилочку... Отдельное спасибо bee Happy!,... и всем кто посильно участвовал...

 выкладываю фотки процесса изготовления (то,что успел заснять)... может кому и пригодится!

Вложенные превью

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
